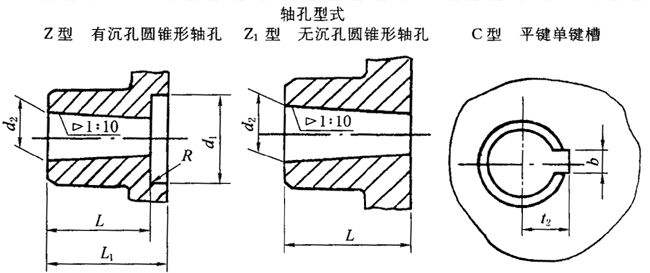

表8-17圓錐形軸孔和鍵槽型式尺寸（GB3852-83）（mm）

直徑d2		長度		沉孔尺寸		C型鍵槽
公稱尺寸	極限偏差Js10	L1	L	d1	R	b		t2
						公稱尺寸	極限偏差（P9）	公稱尺寸	極限偏差
6	±0.024	12	-	-	-	-	-	-	-
7	±0.029
8		14	-
9
10		17	-	-	-
11	±0.035					2	+0.006 -0.031	6.1	±0.1
12		20	-	-				6.5
14						3		7.9
16	±0.035	30	42	38	1.5	3	+0.006 -0.031	8.7	±0.1
18						4	-0.012 -0.042	10.1
19								10.6
20	±0.042	38	52					10.9
22								11.9
24						5		13.4
25		44	62	48				13.7
28								15.2
30		60	82	55				15.8
32	±0.050				2	6		17.3
35								18.3
38				65				20.3
40		84	112			10	-0.015 -0.051	21.2	±0.2
42								22.2
45				80		12	-0.018 -0.061	23.7
48								25.2
50				95				26.2
55	±0.060				2.5	14		29.2
56								29.7
60		107	142	105		16		31.7	+0.2 0
63								32.2
65								34.2
70				120		18		36.8
71								37.3
75		132	172					39.3
80				140		20	-0.022 -0.074	47.6
85	±0.070				3			44.1
90				160		22		47.1
95		167	212					49.6
100				180		25		51.3
110								56.3
120				210		28		62.3
125	±0.080	202	252		4			64.8
130				235				66.4
140						32	-0.026 -0.088	72.4	+0.3 0
150		242	302	265				77.4
160						36		82.4
170								87.4
180		282	352	330		40		93.4
190	±0.092				5			97.4
200								102.4
220						45		113.4

注：需要采用圓錐軸孔短系列時，軸孔長度應符合GB1570-90《圓錐形軸伸》中短系列的規定。鍵槽寬度口的極限偏差，也可采用GB1095-79中規定的D10或Js9。沉孔也可制成小端直徑為d₁的圓錐形沉孔。軸孔的圓錐角度及圓錐形狀公差，不得超過直徑公差范圍。
