ZZL型圓錐圓柱齒輪減速器的產品類型、特點

    ZZL型減速器系列是沈陽礦山機器廠從德國PWH公司引進的中硬齒面、垂直軸減速器專有技術，傳動比16～25，傳遞功率45～315kW。結構型式有實心軸和空心軸兩種輸出聯接方式，減速器共有八種型號。

ZZL型圓錐圓柱齒輪減速器的工作條件

1）  本系列減速器按輸入軸轉速為1000r/min設計的，如有變動，應作必要的校核。
2）  齒輪圓周速度不大于20m/s。
3）  減速器工作環境溫度為-20～+35℃。

ZZL型圓錐圓柱齒輪減速器的結構型式和裝配型式

本系列減速器為二級傳動圓錐圓柱齒輪減速器。按輸出軸端與工作機械的聯接方式分為實心軸和空心軸兩種型式�？招妮S聯接，輸出軸與工作機械的聯接用環形鎖緊器，結構緊湊，占地面積小，有利于整機的布置。

裝配型式分Ⅰ型和Ⅱ型兩鐘，見圖

ZZL型圓錐圓柱齒輪減速機

ZZL型圓錐圓柱齒輪減速器的型號及標記示例

 減速器的型號由型式代號，名義中心距（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向組成。
  ZZ—減速器型號，L—兩級傳動，H—帶環形鎖緊器空心軸輸出形式。
  名義中心距：用實際數值表示，單位為cm。
  傳動比：用公稱傳動比表示。
  裝配型式：用羅馬數字Ⅰ、Ⅱ表示。
  輸入軸的旋轉方向：面對輸入軸方向看，順時針方向旋轉為順，逆時針方向旋轉為逆。

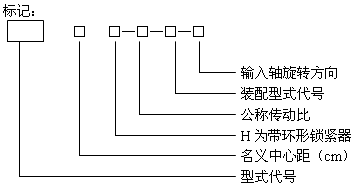

 標記：
ZZL型圓錐圓柱齒輪減速機
標記示例：
名義中心距為500mm，公稱傳動比為16，裝配型式為第Ⅰ種，輸入軸為順時針方向旋轉，輸出軸為帶環形鎖緊器空心軸式減速器的標記為：
 減速器   ZZL50H-16-Ⅰ-順
 名義中心距為600mm，公稱傳動比為20，裝配型式為第Ⅱ種，輸入軸為逆時針方向旋轉，輸出軸為實心軸式減速器的標記為：減速器   ZZL60-20-Ⅱ-逆

ZZL型圓錐圓柱齒輪減速器的技術參數

中心距    以輸出級中心距為名義中心距。
2）傳動比    減速器的公稱傳動比，實際傳動比與公稱傳動比的相對誤差不大于4％。
3）齒輪的基本齒形
① 圓錐齒輪為克林根貝爾格延伸外擺線齒。
② 圓柱齒輪的基本齒廓應符合GB1356的規定。

ZZL型圓錐圓柱齒輪減速器的選用方法

1）  選用原則
①ZZL（H）型減速器系列適用于帶式輸送機的驅動裝置，齒輪精度等級為7級。減速器箱體為鑄造結構，潤滑方式為油池潤滑。
②在選用時，輸入軸的額定功率必須大于工作主機的驅動功率，輸出轉矩必須大于工作主機的驅動轉矩，最好選用時入軸轉速為1000r/min，如有變動必須作必要的換算以滿足輸出轉矩為給定值。
③減速器正常工作溫度在-20～+35℃，如超出規定范圍，需與制造廠聯系商定。

根據傳動裝置的安裝位置、輸出的聯結方式，確定減速器的結構型式（實心軸式和套裝空心軸式）、裝配型式

ZZL型圓錐圓柱齒輪減速器的中心距、公稱傳動比、克林根貝爾格基本齒形

減速器的中心距                （mm）

型號
ZZL40
ZZL40H
ZZL45
ZZL45H
ZZL50
ZZL50H
ZZL55
ZZL55H
ZZL60
ZZL60H
ZZL65
ZZL65H
ZZL70
ZZL70H
ZZL75
名義中心距
400
450
500
550
600
650
700
750

    減速器公稱傳動比

名義中心距/mm
400
450
500
550
600
650
700
750
公稱傳動比
16、20
16、20、25
16、20、25
16、20、25
16、20、25
16、20、25
20、25
25

    克林根貝爾格基本齒形
齒制
齒形
齒形角
齒頂高系數
頂隙系數
齒寬中點螺旋角
克林根貝爾格齒形制
延伸外擺線齒
α=20°
ha*=1.0
c*=0.25
βm=30°

       ZZL型圓錐圓柱齒輪減速器的承載能力

輸入軸轉速/（r/min）
名義中心距a/mm
輸出扭矩/（N·m）
公稱傳動比
16
20
25
許用輸入功率/kW
1000
400
8000
55
45

450
12000
90
75
55
500
19000
132
110
90
550
29000
200
160
132
600
36000
250
200
160
650
45000
315
250
200
700
56000

315
250
750
71000


315

ZZL型圓錐圓柱齒輪減速器的實體模型



           ZZL減速機裝配形式一實體模型                     ZZL減速機裝配形式二實體模型



如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件



     ZZL型圓錐圓柱齒輪減速器的外形尺寸

ZZL40、ZZL45、ZZL50、ZZL55、ZZL60、ZZL65、ZZL70、ZZL75、型圓錐圓柱齒輪減速器的外形尺寸

 ZZL型減速器外形尺寸               （mm）
型號
A
A1
B
B1
B2
H
H0
H1
L
L1
L2
L3
L4
L5
ZZL40
400
660
580
680
150
930
450
40
1495
1015
175
235
400
275
ZZL45
450
750
610
720
160
990
500
40
1760
1180
235
350
400
330
ZZL50
500
905
660
780
140
1115
550
45
1955
1330
290
360
500
360
ZZL55
550
1020
700
850
200
1200
600
45
2140
1440
310
400
550
360
ZZL60
600
1070
740
860
170
1300
650
50
2322
1580
345
500
550
400
ZZL65
650
1100
840
1000
180
1415
700
55
2460
1705
365
500
515
570
ZZL70
700
1100
900
1060
200
1515
750
50
2570
1835
390
665
720
330
ZZL75
750
1240
890
1020
130
1600
800
65
2795
1910
345
420
750
540
型號
T1
T2
D1
I1
D2
I2
D3
I3
n—d
平均重量/kg
ZZL40
550
612
50
110
75
105
130
165
8—40
1513
ZZL45
580
725
55
110
90
130
150
240
8—40
2615
ZZL50
645
810
70
140
100
165
170
300
8—50
3180
ZZL55
680
895
80
170
110
165
200
350
8—50
3866
ZZL60
715
925
90
170
120
165
200
350
8—38
5000
ZZL65
760
960
95
170
130
200
220
350
8—48
7192
ZZL70
795
1010
95
170
130
200
250
350
8—48
7663
ZZL75
880
1060
100
210
220
280
250
350
8—45
8929
