HN型星輪往復爐排變速器的適用范圍及型號示例

該產品是以標準型混合少齒差星輪減速器(ZBJ19006—88)作傳動部件的新型鍋爐（或窯爐）水平往復爐排和傾斜式往復爐排減速器。
該產品的減速部分為標準的擴大級HNW型星輪減速器，并配用多速交流電動機及往復行程調節裝置，以實現多級變速和往復爐排的機械調程。在高速級外部裝有過載保護裝置—NK轉矩控制器和NKK過轉矩控制器，因此是一種理想的往復爐排變速裝置。
該系列產品有六種規格，用戶可根據爐排往復運動的最大工作轉矩的1.6~2倍值合理選用。
鍋爐與變速器規格匹配
往復爐排鍋爐蒸發量/（t/h）
＜1
1～2
2～4
5～6.5
10
選用變速器參考型號
HN14
HN16
HN20
HN22或HN25
HN28
型號示例
HN型星輪往復爐排變速器(ZBJ19006-88)

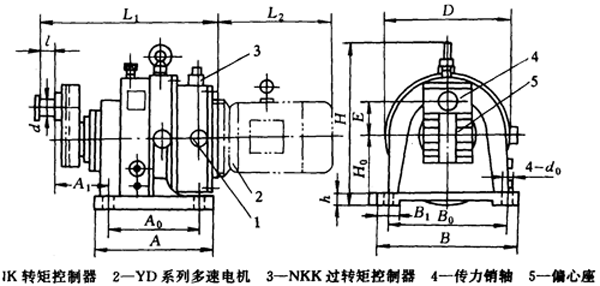

HN型星輪往復爐排變速器的安裝尺寸

HN型星輪往復爐排變速器(ZBJ19006-88)

技術參數及承載能力

型號
中心高H0
底腳尺寸
輸出機構尺寸
外形尺寸
重量/kg
A0×B0
A1
h
B1
d0
d(f9)
l
E
A×B
H
D
L1
L2
HN14
140
210×280
90
22
50
18
25
30
65
260×320
325
280
383
按電機尺寸確定

HN16
160
240×320
103
25
60
30
40
80
300×360
365
320
454
HN20
200
360×400
117
30
65
22
40
375×450
470
400
533
HN22
224
335×448
123
70
90
420×500
525
450
599
HN25
250
375×500
158
35
85
26
45
50
475×560
590
500
704
HN28
280
420×560
163
40
90
530×630
645
560
772

HN型星輪往復爐排變速器技術參數及承載能力

型號
所配減速器型號
許用輸出扭矩
T2/(N·m)
傳動比
i
所配電機
輸出轉速/(r/min)
行程/mm
型號
功率./kw
轉速/(r/min)
HN14
HNDW14
800
1000
YD90L
0.85/1.3
1000/1500
1/1.5
0~130
0.45/0.65
750/1500
0.75/1.5
HN16
HNDW16
1400
YD112M
0.75/1/1.3
750/1000/1500
0.75/1.0/1.5
0~160
HN20
HNDW20
3000
YD112M
YD132S
1.1/1.5/1.8
HN22
HNDW22
4000
YD132S
0~180
HN25
HNDW25
7000
YD132M1
1.5/2/2.2

2/2.6/3
YD132M1
YD132M2
HN28
HNDW28
12000
YD132M2
