傳動工作原理和適用工況

    W系列錐環式無級變速器的結構特征與其他系列基本相同。

    由主動錐形盤帶動環形盤，兩盤間借肋油膜來拖動。當通過手動蝸桿蝸輪轉時，改變了錐形盤的接觸半徑，因而達到無級變速。出軸裝有增力機構，可隨出軸負載不同而自動調節錐形盤與環形盤間的壓力，從而提高效率（可達75%以上）。當由主動錐形盤帶動環形盤輸出時為基本型，當出軸配擺線針輪減速器時，為派生型，它隨減速器的傳動比不同而得到不同出軸轉速范圍。

    本系列變速器主要適用于食品、輕工、制藥、化工、包裝及電子等行業；工作環境溫度為—15～+40℃；輸出軸可正反向運轉。

      W系列錐環式無級變速器系列型號技術參數



系列型號技術參數 型號 電動機功率 /kw 傳動 比 型式 出軸轉速(電動機轉速 為1500r/min)/(r/min) 出軸轉矩(100%負荷時)/(N·m) 低速 中速 高速 W0.55 0.55 1 ：10 基本型 125～1250 3.7 2.3 1.7 派生型 擺線減 速比 11 11.35～113.5 37 20.2 15 17 7.35～73.5 55.5 30.3 20.1 29 4.3～43 103.6 53.4 39.1 35 3.57～35.7 122.1 64.4 47.6 W0.75 0.75 1 ：10 基本型 125～1250 11.5 4.6 2.4 派生型 擺線減 速比 11 11.35～113.5 78 40 24 17 7.35～73.5 118.3 61.3 37.2 W1.1 1.1 1 ：10 基本型 125～1250 13 5 3.9 派生型 擺線減 速比 11 11.35～113.5 102.9 50.1 34.5 17 7.35～73.5 159.1 81.9 61.2 29 4.3～43 271.4 139.8 104.4 W1.5 1.5 1 ：10 基本型 125～1250 16 8.3 6.1 派生型 擺線減 速比 11 11.35～113.5 140.9 72.9 53.8 17 7.35～73.5 217.9 112.6 83.3 25 5～50 320.4 165.6 122.4 W2.2 2.2 1 ：10 基本型 125～1250 23.4 11.7 9 派生型 擺線減 速比 11 11.35～113.5 215.1 107.1 79.2 17 7.35～73.5 318.6 165.6 122.4 25 5～50 468 243 180 29 4.3～43 540 279 207

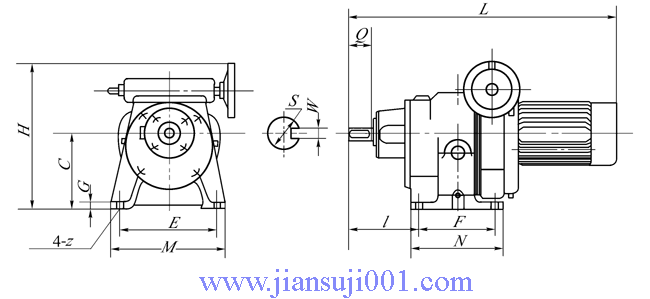

系列型式外形及安裝尺寸  （mm）

型式	輸入功率 /kw	L	H	C	N	F	l	M	E	G	Z	Q	S (js6)	W
基本 型	0.55	512	311	160	184	140	79	230	190	20	12	40	19	6
	0.75	600	326.5	164	240	200	113	250	210	20	16	50	24	8
	1.1	654	370	200	340	280	95	305	250	25	18	52	26	8
	1.5	740	370	200	350	300	108	300	250	25	18	52	28	8
	2.2	827	422	225	370	320	145	310	270	25	18	60	32	10
派生型 配擺線	0.55	677	311	160	184	140	244.5	230	190	20	12	55	35	10
	0.75	732	326.5	161	240	200	245	250	210	20	16	55	35	10
	1.1	780	370	200	340	280	221	305	250	25	18	55	35	10
	1.5	911	370	200	350	300	279.5	300	250	25	18	74	45	14
	2.2	992	422	225	370	320	310	310	270	25	18	74	45	14

    使用說明

    1）本變速器（也包括擺線減速器）采用18號雙曲線齒輪油。當只選用基本型時，也可采用UB系列無級變速器專用油。加油加到油標中線較好。

    2）安裝時注意水平，軸心線仰角不得大于15º。

    3）由于變速操作時，電動機本身將沿偏心旋轉約120 º，因此變速器安放位置和配線要留有余地。

    4）輸出軸上的彈簧壓縮量出廠前已調好，用戶不得隨意改動，以免影響性能和壽命。
