GOJ型系列硬齒面減速機系是一種新型立式釜用齒輪減速機，電機直接裝在機體上，通過三角皮帶與輸入軸相聯，集齒輪與皮帶傳動之優點于一身，具有結構新穎、運轉平穩、噪聲低、速比范圍大、體積小、重量輕、安裝檢修方便、允許正反向運轉等諸多優點，適用于冶金、化工、制藥、食品等部門液體介質的中低速強力攪拌。本系列減速機均通過了熱平衡許用功率的校核，選用方便，如需附加冷卻裝置，定貨時廠家會注明。

標記示例：

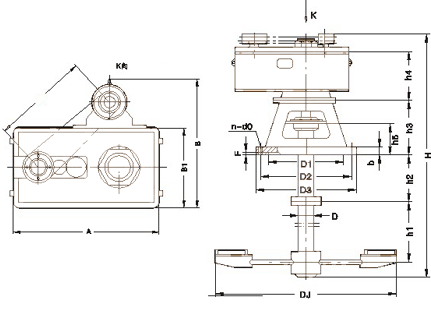

型號	出軸 直徑 D	中心 距 a	許用 扭矩 NM	外形尺寸							安裝尺寸										皮帶根 數及 型號	重量
				a1	DJ	H	A	B	B1	h4	h1	h2	h3	h5	D1 H8	D2	D3	F	b	n-d0
GOJ4	80	256	1060	420	300-1000	2700-4000	416	720-1000	314	400	500-2000	605	605	165	510	580	630	6	30	16-φ20	4-9N	750
GOJ7.5	95	292	3000	510	500-1500	350-4500	454	890-1100	343	450	1000-2500	660	660	200	540	620	670	6	30	20-φ27	4-9N	960
GOJ15	110	49	4730	650	800-1800	4000-5000	800	910-1175	500	525	1200-2800	660	660	235	610	720	780	6	35	20-φ27	4-15N	1320
GOJ22	140	587	9000	780	1000-2000	3000-6000	1200	965-1230	600	575	1500-3000	750	750	250	850	930	1000	8	42	20-φ27	5-15N	2050
GOJ35	160	699	12750	810	1100-2200	3000-6000	1300	980-1280	700	610	1800-3200	750	750	280	850	930	1000	8	2	20-φ27	5-15N	2760
GOJ45	180	830	21010	850	1200-2500	4500-7000	1420	1020-1320	820	715	2000-3500	800	800	300	930	1020	1100	8	45	24-φ27	5-15N	3450
GOJ90	200	1270	36000	1180	1500-3800	6000-12000	1870	1020-1770	1210	860	3000-10000	800	900	350	980	1050	1200	8	50	28-φ30	6-15N	5035
GOJ110	230	1750	70000	1500	2000-8000	8000-30000	2880	1870-2650	1820	1120	6000-30000	1100	1200	500	1300	1470	1600	10	55	36-φ40	9-15N	7150

注：1、h2軸伸尺寸，可根據設計需要改變，但訂貨時要注明，若攪拌裝置有底軸承或中間軸承H可增長。

    2、如需要其他攪拌器，請參照說明書。



傳動比i	125	83	62	45	31	45	40	31	31	27	25	20	18	15	13	減速機 型號	許用 扭矩
出軸轉數	8	12	16	22	32	33	38	48	48	55	60	75	85	100	120
電機極數	6極電機(1000rpm)					4極電機(1500rpm)
電機功率
1.5	1	2	3	1	2	4	6	9	12	16	20	25	30	36	42	GOJ4	1060
2.2	1	3	4	5	3	5	7	10	13	17	21	26	31	37	43
3	2	4	6	6	7	9	8	11	14	18	22	27	32	38	44
4	1	5	7	9	8	10	11	13	15	19	23	28	33	39	45
5.5	2	3	8	10	12	14	12	14	15	17	24	29	34	40	46
7.5	1	4	5	11	13	15	17	19	16	18	19	21	35	41	47
11	1	2	6	7	8	16	18	20	22	25	20	22	23	25	27	GOJ7.5	3000
15	2	3	3	5	9	11	14	21	23	26	28	31	24	26	28
18.5	1	4	4	6	10	12	15	17	24	27	29	32	34	37	40	GOJ15	4730
22	2	5	6	7	8	13	16	18	19	21	30	33	35	38	41
30	3	4	7	8	9	10	12	14	20	22	24	26	36	39	42
37	1	5	6	9	10	11	13	15	17	23	25	27	29	31	34	GOJ22	9000
45	2	4	7	8	11	12	14	16	18	20	22	28	30	32	35
55	3	5	7	9	10	13	15	16	19	21	23	24	26	33	36
75	×	6	8	11	11	12	14	17	18	20	22	25	27	29	32	GOJ35	12750
90	×	×	9	12	15	13	15	16	19	21	23	25	28	30	33
110	×	×	10	13	16	19	24	17	18	20	24	26	28	31	34
132	×	×	×	14	17	20	25	30	19	21	23	27	29	31	34	GOJ45	21010
160	×	×	×	×	18	21	26	31	36	22	24	26	30	32	35
185	×	×	×	×	×	22	27	32	37	43	25	27	30	33	36
200	×	×	×	×	×	23	28	33	38	44	50	28	31	34	37
220	×	×	×	×	×	×	29	34	39	45	51	29	32	35	37	GOJ90	36000
250	×	×	×	×	×	×	×	35	40	46	52	56	33	36	38
280	×	×	×	×	×	×	×	×	41	47	53	57	GOJ110				70000
315	×	×	×	×	×	×	×	×	42	48	54	58
360	×	×	×	×	×	×	×	×	×	49	55	59

注：1、本系列根據p/n計算排例，p-電機功率，n-出軸軸轉速。

    2、“×”號為非選擇區。
