1 按裝時應校準鏈條爐排的聯軸節和本調速的聯軸節,使兩聯軸節的同軸度,兩端面的平等度均小于0.05mm,在沒有校準的情況下,不允許強行聯接,更不允許在沒有校準的情況下運轉,不然會引起機件的嚴重破壞.
2 按裝完畢后,應詳細檢查各緊固件是否全部緊固,電機接線是否正確在確認無任何問題的情況下,才可進行空運行試驗.空運行時,應運轉平穩,噪間不超過85分貝,無滲漏現象.
3 新鍋爐試車時,有可能拖動爐排所需的扭矩較大,這時可將安全離合器彈簧調緊些,待運轉數分鐘后再緩慢調松安全離合器彈簧,直至安全離合器自動脫開,然后再將安全離合器彈簧作適當調緊,繼續進行試車.
使用及維護保養:
1 安裝使用后,如發現安全離合器經常自動脫開,不能拖動鏈條爐排,可將安全離合器彈簧適當調緊,但不能把彈簧壓死,否則安全離合器起不到安全作用,會引起機件的破環.
2 運行過程中,如發現安全離合器突然脫開拖不動爐排,這時應立即停車,先檢查是否因安全離合器彈簧過松而引起,可參照上面第1 條處理后,再開車觀察安全離合器是否脫開,若安全離合仍突然脫開而拖不動爐排,應立即停車,檢查原因,經修理后再運行,多數情況下是爐排卡死,可先使操作手柄處在空樓位置,在安全離合器軸端部方榫處用扳手反扳,或使電機反轉,以利排除卡死現象,必要時應除去爐渣,取出卡在爐排上的異物.切勿強制使用,造成機件損壞.
3 本
調速箱分上,下兩部分,在使用前,上箱殼內必須注入HJ-30或HJ-40機械油.下箱殼內必須注入HJ-30或HJ-40機械油.外面各有一只油標可觀察油面高度,注入的機械油不能超過油標上限線,并經常觀察潤滑油油量,當油面高度低于油標下限線時應及時補足.
4 安裝使用三個月后,應進行第一次換油,以后每使用六個月應換油一次.
5 輸出軸兩端滑動
軸承處裝有兩只針閥式滴油杯,加30號或40號機械油,滴油速度控制在每分鐘1-2滴.
6 本
調速箱系用專用夾具裝配,出廠前均經嚴格檢查,并經精密測試,裝配等各種精度較高.用戶不得自行隨便拆裝,否則會失去原有精度而影響使用.

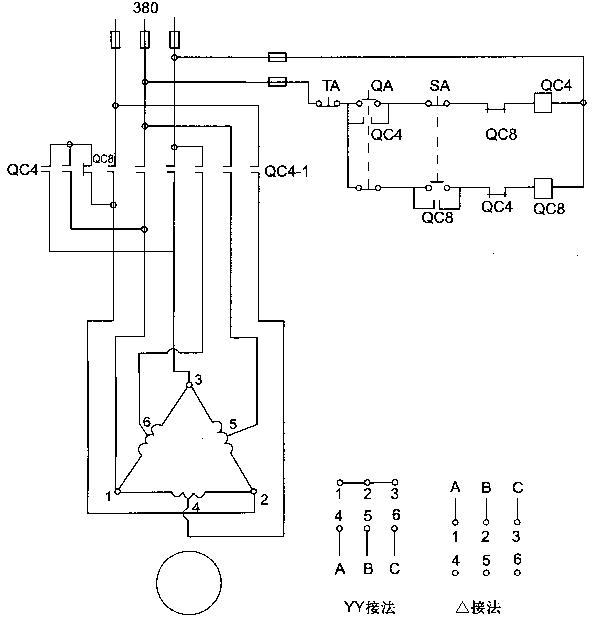

本調速箱選用雙速電機,一般雙速電機四極時,定子繞組為YY接法,八極時定子繞組為△接法.接線時,將鍋爐電器控制箱中的六根出線,按照其接線圖分別接在電機出線盒的六個接線柱上(如示意圖)接線后應仔細檢查接線是否正確.接線錯誤,電機可能不轉或轉速低,聲音大,甚至燒壞電機.如該圖與所配電機上的接線圖不符,應以所配電機上的接線圖為準.
