產品展示

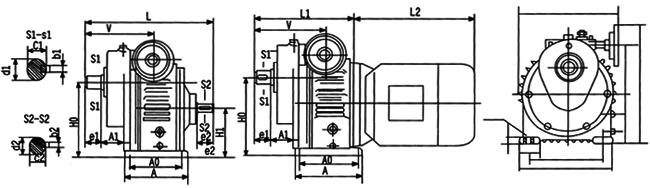

MB系列行星摩擦機械無級減速器

機型號	中心高	安裝尺寸							軸伸聯接尺寸								外形尺寸
	H0	A0	A1	B0	B1	h	n	do	輸出軸				輸入軸				H	H1	H2	B	W	A	V	雙軸型	直聯型
	H0	A0	A1	B0	B1	h	n	do	d1	b1	c1	e1	d2	b2	c2	e2	H	H1	H2	B	W	A	V	L1	L1	L2
02	120	105	57	110	25	13	4	9	20js6	6	22.5	30	14js6	5	16	25	200	75	160	140	162	125	137	234	170	200
04	135	105	59	120	30	15	4	10	20js6	6	22.5	30	14js6	5	16	30	226	90	186	160	190	135	141	247	171	235
07	166	125	69	160	40	15	4	12	28js6	8	31	35	19js6	6	21.5	30	260	106	215	190	202	150	158	272	209	245
15	190	140	78	180	50	18	4	12	30js6	8	33	45	24js6	8	27	40	313	125	246	230	252	165	178	336	245	285
22	230	230	93	245	55	20	4	14	40k6	12	43	60	24js6	8	27	50	355	150	300	300	286	270	234	425	306	320
40	230	230	93	245	55	20	4	14	40k6	12	43	60	24js6	8	27	50	355	150	300	300	286	270	234	425	306	340
55	320	250	157	315	70	30	4	18	50k6	14	53.5	82	32js6	10	35	60	475	200	389	365	400	290	347	603	455	395
75	320	250	157	315	70	30	4	18	50k6	14	53.5	82	32js6	10	35	60	475	200	389	365	400	290	347	603	455	435

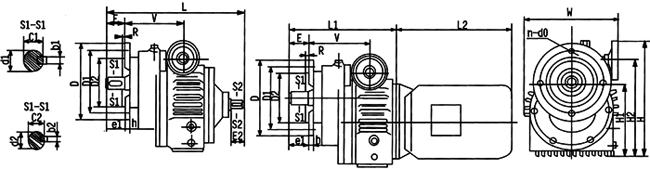

MBL(F)—C、MBL（F）Y—C基型配一級齒輪型法蘭式

MBL(F)一C、MBL（F）Y一C基型配一級齒輪型法蘭式

MB系列行星摩擦機械無級減速器

機型號	安裝尺寸							軸伸聯接尺寸								外形尺寸
	D₁	D₂	E	h	R	n	do	輸出軸				輸入軸				D	V	H1	H2	H	W	雙軸型	直聯型
	D₁	D₂	E	h	R	n	do	d1	b1	c1	e1	d2	b2	c2	e2	D	V	H1	H2	H	W	L	L₁	L₂
02	130	110	30	12	3.5	4	10	20js6	6	22.5	30	14js6	5	16	25	160	138	120	160	200	162	265	197	200
04	130	110	30	12	3.5	4	10	20js6	6	22.5	30	14js6	5	16	30	160	140	135	186	226	190	280	203	235
07	165	130	35	14	3.5	4	12	28js6	8	31	35	19js6	6	21.5	30	200	153	166	215	260	202	306	240	245
15	165	130	45	14	4	4	12	30js6	8	33	45	24js6	8	27	40	200	155	190	246	313	252	359	266	285
22	215	180	60	16	4	4	15	40k6	12	43	60	24js6	8	27	50	250	205	230	300	355	286	458	337	320
40	215	180	60	16	4	4	15	40k6	12	43	60	24js6	8	27	50	250	205	230	300	355	286	458	337	340
55	265	230	82	20	5	4	15	50k6	14	53.5	82	32js6	10	35	60	300	263	320	389	475	400	601	453	395
75	265	230	82	20	5	4	15	50k6	14	53.5	82	32js6	10	35	60	300	263	320	389	475	400	601	453	435

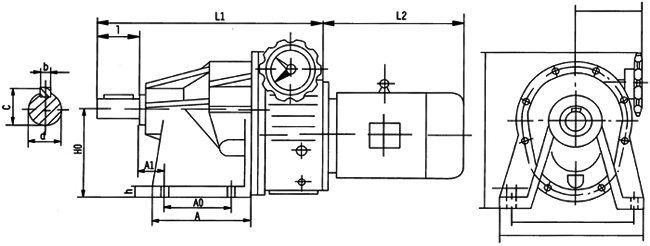

MBWY-CT陶機專用減速機外型及安裝尺寸

MBWY-CT陶機專用外型及安裝尺寸

MB系列行星摩擦機械無級減速器

機型號	中心高Ho	安裝尺寸					軸伸聯接尺寸				外形尺寸
		安裝尺寸					軸伸聯接尺寸				H	B	W	A	直聯型
		A0	A1	B0	h	n-do	d	b	e	l	H	B	W	A	L1	L2
04-C	130	70	6	150	12	4-12	24js6	8	27	50	258	190	96	112	238	由所配電機尺寸定
07-C	166	70	3	165	15	4-12	28js6	8	31	55	325	210	101	131	274	由所配電機尺寸定

MB-WJ中空軸蝸輪減速機組合型的外型及安裝尺寸

MB系列行星摩擦機械無級減速器

機型	中心高H0	中心矩A	安裝尺寸								輸出孔			外形尺寸
機型	中心高H0	中心矩A	V1	E	A1	A2	M	D_GH7	n-do	n-mo	d_2H7	b2	t2	S	B1	B2	G	F	M	M1	Llmax	L2
Wj50	60	50	20	70	80	104	85	70	14-φ9	4-M8	25	8	28.3	7.5	120	145	85	50	94	88	150	由所配無級變速器型號決定
Wj63	72	63	22	85	100	130	95	80	14-φ9	4-M8	25	8	28.3	8	145	175	102	66	112	106	180
Wj75	86	75	26	90	120	154	115	95	14-φ11	4-M8	28	8	31.3	10	175	206	112	72	120	114	215
Wj90	104	90	33	100	140	172	130	110	14-φ11	4-M10	35	10	38.3	11	210	240	130	80	140	134	250

MBY-XW型行星摩擦機械無級減速機外型及機型號

MBY-XW外型及機型號

MB系列行星摩擦機械無級減速器

機型號	Ho	A	Ao	A1	B	Bo	B1	h	n	do	d	b	c	e	s	D	L1	M	L3
X1	80	110	80	40	185	160	32	12	4	9	18h6	6	20.5	25	M8	145	132	20	由所配MBLY的L3決定
X2	100	120	90	67	210	180	32	15	4	11	25h6	80	28	34	M8	155	156	21.5
X3	140	150	100	95	290	250	55	20	4	15	35h6	10	38.5	57	M8	215	192	21.5
X4	150	195	145	95	330	290	65	22	4	15	45h6	14	48.5	74	M8	238	240	25
X5	160	260	150	113	410	370	75	25	4	15	55h6	16	59	91	M10	325	310	27
X6	200	335	275	35	430	380	64	30	4	21	65h6	18	69	89	M12	340	353	27
X7	220	380	320	36	470	420	73	30	4	22	80h6	22	85	110	M12	360	391	27
X8	250	440	380	35	550	480	120	35	4	22	90h6	25	95	120	M16	450	446	23
X9	290	560	480	45	620	560	80	40	4	26	100h6	28	106	141	M20	510	552	25
X10	325	600	500	80	690	630	100	40	4	30	110h6	32	117	150	M24	580	610	25

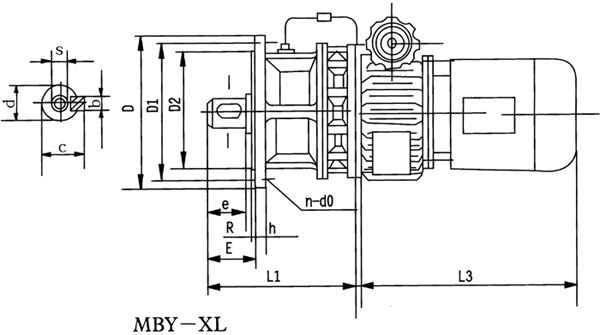

MB系列行星摩擦機械無級減速機MBY-XL外型及機型號

MBY一XL外型及機型號

MB系列行星摩擦機械無級減速器

機型號	D	D1	D2	E	h	R	n	do	d	b	c	e	s	L1	M	L3
X1	160	134	100h9	32	12	3	4	9	18h6	6	20.5	25	M6	132	20	由所配MBLY的L3決定
X2	180	160	130h9	42	12	3	6	9	25h6	8	28	34	M8	156	21.5
X3	230	200	170h9	52	15	4	6	11	35h6	10	38.5	45	M8	192	21.5
X4	260	230	200h9	81	15	4	6	11	45h6	14	48.5	63	M8	240	25
X5	340	310	270h9	90	20	4	6	11	55h6	16	59	79	M10	310	27
X6	400	360	316h9	91	22	5	8	15	65h6	18	69	80	M12	353	27
X7	430	390	345h9	112	22	5	8	18	80h6	22	85	100	M12	391	27
X8	490	450	400h9	111	30	6	12	18	90h6	25	95	110	M16	446	23
X9	580	520	455h9	169	35	8	12	22	100h6	28	106	130	M20	552	25
X10	650	590	520h9	174	40	10	12	22	110h6	32	117	140	M24	610	25

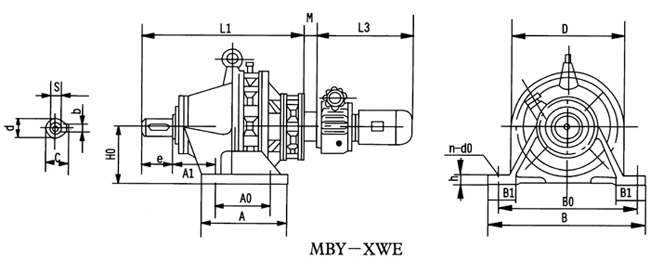

MB系列行星摩擦機械無級減速機MBY-XWE外形及機型號

MBY-XWE外形及機型號

MB系列行星摩擦機械無級減速器

機型號	Ho	A	Ao	A1	B	Bo	B1	h	n	do	d	b	c	e	s	L1	M	L3
X31	120	160	120	60	250	210	50	18	4	15	35h6	10	38.5	55	M8	295	20	由所配MBLY的L3決定
X42	150	195	145	94	330	290	65	22	4	15	45h6	14	48.5	75	M8	318	21.5
X53	160	260	150	115	420	370	75	25	4	15	55h6	16	59	91	M10	398	21.5
X63	200	335	275	35	430	380	64	30	4	21	65h6	18	69	89	M12	440	21.5
X74	220	380	320	35	470	420	95	30	4	22	80h6	22	85	111	M12	500	25
X84	250	440	380	35	550	480	120	35	4	22	90h6	24	95	120	M16	560	25
X85	250	440	380	35	550	480	120	35	4	22	90h6	24	95	120	M16	582	27
X95	290	560	480	46	620	560	120	40	4	26	100h6	28	106	140	M20	684	27
X106	325	600	500	80	690	630	120	40	4	30	110h6	32	117	150	M24	760	27
X117	420	810	330×2	122	880	800	160	50	6	32	130h6	36	138	202	M30	968	27

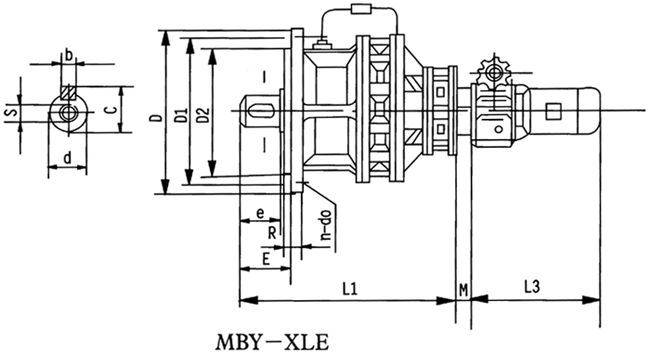

MB系列行星摩擦機械無級減速機MBY-ZLE外型及機型號

MBY—ZLE外型及機型號

MB系列行星摩擦機械無級減速器

機型號	D	D1	D2	E	h	R	n	do	d	b	c	e	s	L1	M	L3
X31	230	200	170	60	14	4	6	11	35h6	10	38.5	55	M8	295	20	由所配MBLY的L3決定
X42	260	230	200	81	15	4	6	11	45h6	14	48.5	63	M8	318	21.5
X53	340	310	270	90	20	4	6	11	55h6	16	59	79	M10	400	21.5
X63	400	360	316	91	22	5	8	16	65h6	18	69	80	M12	442	21.5
X74	430	390	345	112	22	5	8	18	80h6	22	85	100	M12	502	25
X84	490	450	400	111	30	6	12	18	90h6	25	95	110	M16	560	25
X85	490	450	400	111	30	6	12	18	90h6	25	95	110	M16	582	27
X95	580	520	455	169	35	8	12	22	100h6	28	106	130	M20	688	27
X106	650	590	520	174	40	10	12	22	110h6	32	117	140	M24	760	27
X117	880	800	680	210	50	10	12	37	130h6	36	138	184	M30	968	27

MB型無級變速機的安裝使用及潤滑

M型無級變速機的安裝使用及潤滑

安裝、使用及潤滑

一、安裝：

1、輸出軸在加裝聯軸器、皮帶輪、鏈輪等時，請勿重擊。應用輸出軸外端螺孔，旋入螺釘，壓入聯接件。

2、在基礎上安裝底座式無級變速機時應校準該機的安裝中心線標高，水平度及相聯部件的相關尺寸，校準傳動軸的同軸度不應超過聯軸器允許的范圍。

3、立式MB無級變速機可任意角度安裝，油位必須超過較高一側的油標中心線。

二、使用：

1、在使用前，無級變速機和減速機應分別加入指定的潤滑油。

2、MB無級變速機工作環境的溫度不超過40攝氏度，工作油溫表面不得超過70攝氏度。如較高的輸入轉數和新機使用時會出現略高的溫升，經飽和運轉80小時后，溫升逐漸降低，此后，溫升高于環境溫度20℃—25℃并保持穩定溫升。

3、MB無級變速機必須在開機情況下方可調速，否則將損壞零件。

4、無級變速機出廠時，調速限位螺釘已經調整在極限位置，不得任意調整，以免損壞零件。

5、無級變速機不得超過額定轉矩T使用。

6、無級變速機適用于正反兩向運轉。

7、如更換電機，應保留原裝油封的電機法蘭，以免潤滑油滑入電機。

三、潤滑：

1、MB無級變速機專用潤滑油必須使用Ub-1或Ub-3牽引液，在任何情況下，要確保牽引液按油標定量提供。變速器在工作500小時后，應更換牽引液，再工作1000小時更換一次，以后每隔2000工作小時左右更換一次牽引液。

2、MB一級齒輪部使用脂潤滑，在出廠時已加入二硫化鉬潤滑脂，一般每工作12~18個月更換一次潤滑脂。

3、蝸輪蝸桿減速器采用機械油潤滑，一般采用50#~70#工業齒輪油，每半年檢查一次潤滑油質量，對長期連續使用的蝸桿減速器，則應經常檢查，發現氧化變質，粘度不夠的潤滑油應及時更換。

4、（1）擺線減速機2#、3#、4#、42#采用脂潤滑。

（2）單級5#、雙級53#以上的擺線減速機采用油浴潤滑。
