第三章 三環減速器建模及動態特性有限元分析計算
§3-1 引言
對三環減速器振動系統進行振動與噪聲的分析與研究，首先必須建立其數學模型，數學模型有理論建模和試驗建模兩類。所謂的理論建模是指由結構、機械的設計圖紙出發，作出必要的假定與簡化，根據力學原理建模；而試驗建模是對振動系統進行激振，通過沒量獲得系統的輸入、輸出數據，再經過對它們的分析、處理而建立的模型。這兩類方法各有其特點，可分別適用于自己特點的情況。在此，我們僅討論對三環減速器振動系統進行理論建模，并在SUN工作站上用I-DEAS軟件的有限元模塊及實體建模模塊對SHQ40建模并計算，而試驗建模我們將在第六章中討論。
§3-2 描述振動系統的方法
振動系統有確定性和隨機系統兩大類，在這里，我們主要討論確定性振動系統。確定性振動系統通常分為分布參數振動系統和離散振動兩大類，不同的振動系統存在其相應的描述方法。
§3-2.1 分布能數振動系統
具有分布質量、彈性和阻尼的系統，稱為分布參數或連續參數系統。在域D的每一點都應滿足如下的運動微分方程。
式中：U（p，t）——任意點p的位移，它應滿足的邊界條件是：
B，[u（p，t）]=0，（i=0，1，2……，p）；
L—一個線性的2P階齊次數微分算子，它描述了系統的剛度分布；
C—一個類似于算子L的2P階線性齊次數分算子，它描述了系統的阻尼分布；
M—線性齊次微分算子，它描述了系統的質量分布；
f（p，t）——分布激振力；
A1，A2……——坐標x，y，z的函數；
x，y，z——p點的坐標，即p（x，y，z）；
B1——線性齊次微分算子；
由式（3.1）可知，分布參數系統的運動是以偏微分方程來描述的，這類運動方程中所包含的參數，通常是空間變量的連續函數。分布參數系統具有無限多個自由度。所以，與一個分布參數系統相對應的特征解是由可數的然而是無限多個特征值和特征向量組成。
為了獲得可靠的、精確的分布參系統的數學模型，就需精確地確定運動方程中的各個參數。為此，利用如上述的試驗建模方法——振動參數識別技術是一個有效的方法。通常，分布參數振動系統的參數識別方法有：（１）將分布參數系統離散化，獲得離散系統的模型，然后識別離散模型中的參數或與它相應的特征解；（２）直接以從布參數系統的響應識別分布參數系統運動微分方程中的各參數；（３）首先識別與實際分布參數系統相應的離散模型的特征解，然后，利用識別的特征解來識別方程中的各個參數。
一個分布參數系統有無限多個的特征值與特征的向量。但是，人們不可能識別完全的特征解，通常是識別與該系統相應的低階特征值和特征向量。此外，目前的技術水平還不能滿足分布式測量的要求，因此，其識別工作還得借助于離散式測量來完成。
§3-2.2 離散振動系統
分布參數系統是一個非常復雜的系統，它給振動分析和振動參數識別帶來了很大困難，主要表現在：（1）系統的慣性、彈性、阻尼、激勵力和運動都依賴于空間坐標，因而導致數學上較難處理的偏微分方程及復雜的邊界條件。因此，一般情況下，除了少量的簡單結構外，很難獲得嚴格的封閉形式的解；（2）不可能獲得分布的響應測量及無限多個特征解。因而，實際作振動分析、振動參數識別時，通常將無限多個自由度的分布參數系統離散為有限自由度的離散振動系統。把分布參數系統離散化一般有以下幾種方法：
一、集中質量法
把結構的質量分別集中在若干點而形成有限個質點的集中參數系統。質量元件、彈性元件和阻尼元件分別只有慣性、彈性和阻尼特性；
二、廣義坐標法
把結構的變形分解為一系列具有固定形式的函數，而以廣義坐標表示結構的變形。這種方法，雖然理論上需要考慮無限多項，但實際上只要考慮有限幾項即可獲得具有足夠精度的計算結果。如瑞利—里茲法、模態坐標法等。
三、有限元法

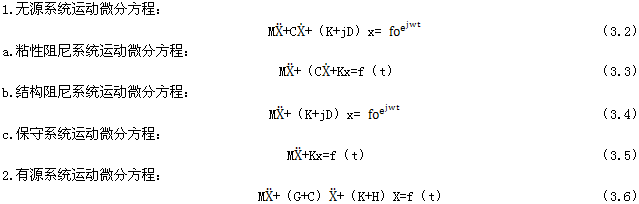

可以哈密頓原理導出的拉格朗日方程，導出離散振動系統的一般運動微分方程式：
上式中：M——質量矩陣，正定矩陣；
C——粘性阻尼矩陣，實對稱正定式或半正定短陣；
D——結構阻尼矩陣，實對稱正定式或半正定短陣；
K——剛度矩陣，實對稱正定式或半定矩陣；
G=-GT——陀螺矩陣，反對稱矩陣；
H=-HT——循環矩陣，反對稱矩陣；
f（t）——激勵力矩陣；
對于無源系統，當系統作任一運動時，D就再出現，當振動系統中存在傳遞功率的曲柄、軸、滑動與裝置時，常形成陀螺效應和循環力，這時系統就成為有源系統。
§3-2.3 離散振動系統實模態坐標描述

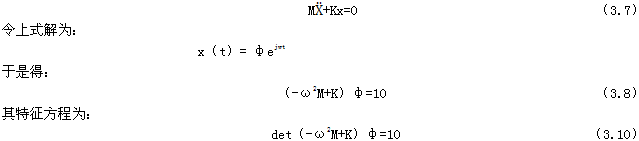

僅討論無阻尼離散振動系統，無阻尼自由振動系統運動微分方程由式（3.5）確定為：
求解上式得特征值，即得離散振動系統的固有頻率ω，然后將ω代入式（3.8）就可能解出固有振型矩陣ф，則由ω、ф就構成了振動系統固有模態參數。由于各階固有振型ф，具有加權正交性質，且又是線性獨立的，那么就可由固有振型ф構成一個n維空間的完備的正交基，作為一個新坐標系，稱之為固有模態坐標系。于是對應于原物理坐標系的任一向量x（t），在n維空間中，可表示n階固有振型的線性組合，即：
式中q——模態位移向量；
將式（3.10）代入式（3.5），再以φT前乘可得：
由上式可知：在實模態坐標系里，用物理坐標系描述的運動微分方程，變成n個獨立互不耦合的動運微分方程。解式（3.11）可確定q，再由式(3.10）可確定物理坐標系下的響應X(t)。式（3.10）是物理坐標系和固有模態和固有模態坐標系之間相互轉換的重要關系式。
§3-3 三環減速器振動系統的數學模型

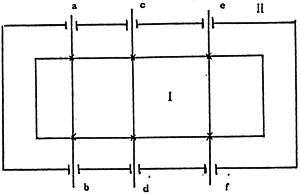

根據三環減速器的結構原理，如圖2-3（a）（b）和圖2-4（a）（b）所示。我們將其振動系統數學模型建立如圖3-0所示。
圖3-0 三環減速器振動系統教學模型
該模型由Ⅰ、Ⅱ兩個子模型組成，其中Ⅰ子模型為傳動鏈及其附件部分，Ⅱ子模型為箱體部分。Ⅰ、Ⅱ子模型間通過軸與軸承在a、b、c、d、e、f處緊密聯接而構成三環減速器振動系統數學模型。
Ⅰ、Ⅱ子模型振動系統都是由分布參數振動系統，它們實際的數學模型應曲式（3.1）來描述，但在實際作振動分析、振動參數識別時，我們將Ⅰ、Ⅱ兩個子模型都作為離散振動系統來考慮，即由式（3.2）～（3.6）來確定其相應的數學模型。
一、Ⅰ子模型振動系統數學模型
由圖2-2、圖2-3（a）（b）及圖3-0分析知，Ⅰ子模型主要為傳動鏈及其附件，用于傳遞系統的運動和動力，分析其傳動結構及原理，根據式（3.2）可得Ⅰ子模型的數學模型為：
Krθ——軸、環板彈性矩；
Krθθ——各聯接處彈性矩；
Kgθθ——輪齒彈性矩；
Mgg——由齒形識別差引起的力矩；
Mgf——由齒面摩擦力引起的力矩；
Mrf——各聯接處的摩擦力矩；
Mb——軸承非線性剛度引起的彈性矩；
MD——傳動鏈中軸承阻尼力；
Mx——雙曲柄機構額外沖擊力矩；
M——外界激勵力矩；
式中Mx的成因及其對Ⅰ子模造成的影響在第二章中已有論述。
二、Ⅱ子模型振動系統數學模型
由圖2-2、圖2-3（a）（b）及其圖3-0分析知，Ⅱ子模型為箱體結構，顯然Ⅱ子模型為無源振動系統，故可根據式（3.2）、（3.3）、（3.4）、（3.5）知其數學模型為
Kx——彈性力；
F（t）——外界激勵力；
三、Ⅰ、Ⅱ子模型間關系
由圖3-0所知，Ⅰ、Ⅱ子模型間在a、b、c、d、e、f處緊密相連，Ⅱ的外界激勵力F（t）就是由Ⅰ通過a、b、c、d、e、f處作用于Ⅱ子模型而引起的，通過對Ⅰ子模型進行分析可計算出Ⅰ對Ⅱ的激勵力F（t），將F（t）代入Ⅱ的式（3.13），就可對Ⅱ子模型進行動態特性的分析計算。
F（t）主要同Mgg、Mgr、Mrg、Mrf、Mb、MD、Mx等組成，在本研究中，我們用試驗的方法來確定F（t）的大小，見第四章。
從上述分析中可知，在三環減速器振動系統中，Ⅰ子模型是產生振動和噪聲的根源地，Ⅱ子模型是振動與噪聲傳播體。在第二章中，我們已分析了Ⅰ子模型產生振動、噪聲激勵的原因，在本章中我們僅討論Ⅱ子模型受激后的振動與噪聲問題。
§3-4 三環減速器箱體理論建模和有限元（FEM）法分析
§3-4.1 殼體結構
所謂的殼體結構定義為在兩個具有小間距的以曲雙面之間的密閉式體。這兩個曲面間的距離，就是殼體結構的厚度。如果厚度與結合面的外廓尺寸相比很小的話，那么這個殼體就定義為薄殼結構；反之則為厚殼結構。殼體結構實質上是一種可由薄板轉化而來的結構，其法是非曲是一開始就將中面做成單曲（或雙曲）的曲。雖然關于應力和應變沿橫向分布的假設仍然成立，殼體承受外載荷的方法卻與平板完全不同。平行殼體中面作用的應力合力現在產生曲面法方向的分量，并且這一應力合力平衡了載荷的大部分。這就是殼體作為承載結構比較經 濟而且受到廣泛應用的原因。
廣泛應用于工業中的齒輪傳動裝置的箱體結構，根據使用場合的不同，有的就可以作為殼體結構來處理，并且一般箱體的材料都是均質、名向同性和完全彈性的（在一定范圍內），這樣就更利于對箱體的特性理行分析計算。

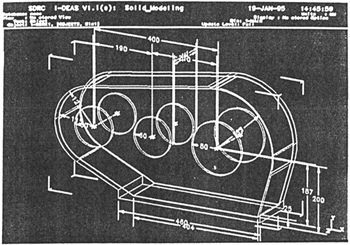

本研究中的SHQ40型三環減速器如圖6-4（a）（b）及圖3-1所示，其箱體的長寬高尺寸分別為708mm，147mm和385mm，厚度僅為8mm，所以在這里我們將其作為薄殼結構來進行研究，以分析其動態特性。
圖3-1 SHQ40箱體尺寸圖
§3-4.2 三環減速器箱體結構有限元（FEM）法理論分析
對于三環減速器箱體，即Ⅱ子模型振動系統，它實質上是一個連續的振動系統，我們必須將其離散化作為離散振動系統來進行分析計算，這我們已在第二節中詳細討論過了。在這里，我們用有限法（FEM）對箱體離散化殼體結振動系統進行理論上的分析和計算。
一、三環減速器箱體結構有限元法（FEM）理論分析
所謂的有限元法，顧名思義，就是假設箱體薄殼體結構是由一系列薄殼小元素組成，稱它們?yōu)橛邢拊�。這些小元素通過它們交界上的一些點連接起來，這些點稱為節點。元素間的相互連接必須滿足交界面上節點拉移協調條件和節點的力平衡條件。元素中任一點的位移用節點位移表示，取節位移為廣義坐標。用彈性位能和動能公式建立元素的質量矩陣、剛度矩陣。在元素質量矩陣、剛度矩陣的基礎上，根據交界面上節點位移協調條件和節點的平衡條件組裝成系統的總質量矩陣和總剛度矩陣。于是，離散振動系統的彈性性質可用總剛度及矩陣來描述，慣性性質可用總質量矩陣來描述，阻尼性質可用阻尼矩陣來描述。由此，可以計算出振動系統的固有模態參數。
對箱體薄殼體結構進行有限元離散化處理時，有曲殼元和平殼元兩大類。顯然，用曲殼元離散箱體薄殼體結構更接近于實際情況，但當采用曲殼元時，根據所引入的近似的不同就會導出許多不相同的公式系統，給分析計算帶來了一定的困難，且用曲殼元來計算所獲成功的例子很少，而用平面殼元來對箱體薄殼體結構進行離散化處理時，只要有限元素尺寸大小合適，采用平面殼元近似所帶來的誤差與對連續系統離散化處理所帶來的誤差是同一階的，且分析計算大大的簡化了。綜上所述，我們采用平面殼元對Ⅱ子模型進行有限元離散化處理。
平面殼元一般產生彎曲和面內兩種變形，根據二者不干涉的假定，我們在分析時可分別處理之。
平面殼元根據節點數的不同可分為線性（一次）、二次或更高階次的元；根據形狀的不同可分為三角形、矩陣或別的形狀等。在這里，我們根據三環減速器箱體結構和特點及我們實際研究的需要，用線性薄殼矩形元對三環減速器箱體結構進行有限元離散化處理并分析，如圖3-2示和圖3-9示。
二、三環減速器箱體有限元法推導
對三環減速器箱體進行有限元理論分析計算的具體步驟簡述如下：
1、用線薄殼矩形元把箱體離散化。
2、形成線薄殼矩形元的剛度矩陣[Kω]和5質量矩陣[Mω]

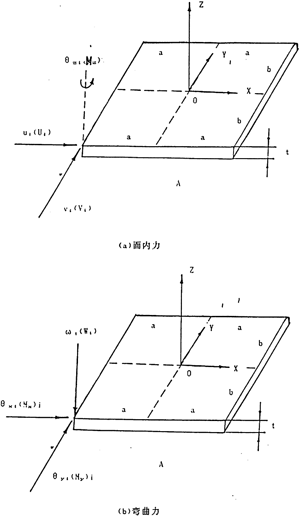

線性薄殼矩形元，它同時承受“面內”力和彎矩作用，如圖3-2所、（b）所示。

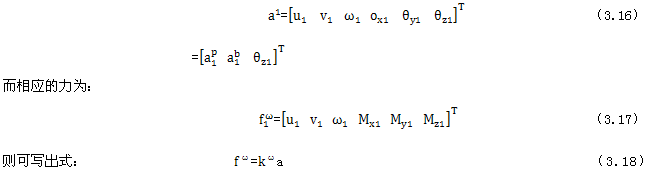

首先考慮面內力作用下的情況，如圖3-2（a）示，應變狀態由各節點的位移u，v唯一地描述，節點力fωp為：
類似地，當考慮彎矩作用下的情況時，如圖3-2（b）所示。應變狀態曲Z方向的節點位移ω及兩個轉角θx、θy唯一地描述，產生如下類型的剛度矩陣：
圖3-2 線性薄殼距形元

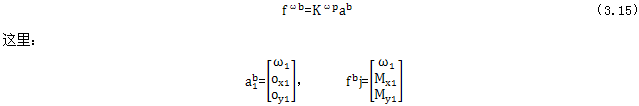

在組合上述兩個剛度短陣之前，有兩點應注意，根據線性薄殼元互不干涉的假定，首先，對于面內力所規定的位移不影響彎曲變形，且反之亦然；其次，在兩種模式中，轉角θz都不作為參數進入變形定義式。但現在我們再考慮這一轉角，并令一假想力矩Mr與其對應，則節點的位移為：

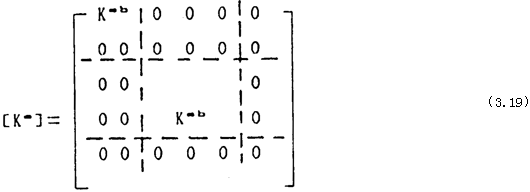

式中剛度矩陣為：

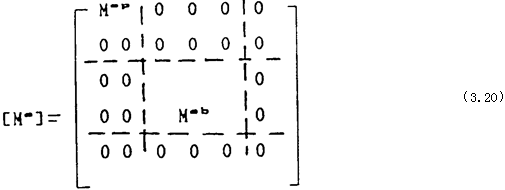

同樣方法可以導出質量矩陣為：
以上清式的分析，全部是在局部坐標系（o，x，y，z）中進行的，再將它們合成整個系統的元素之前，應變換到總體坐標系（o′，x′，y′，z′）中，設局部坐標系與總體坐標系間的轉換矩陣為[L]，則在總體坐標系中單元的剛度矩陣Kω′和質量矩Mω′。
[Kω′]=[L]T[Kω][L] （3.21）
[Mω′]=[L]T[Mω][L]
這樣我們就可以得到單元在總體坐系中運動的方程式為：
[Mω′]x′ω+[Kω′]xω=0 （3.22）
然后進一步可以構構造出Ⅱ子模型系統的運動方程式：
[M]x+[K]x=0?（3.23）
式（3.23）與第三節中建立的Ⅱ子模型的數學模型式（3.13）是一樣的，建立了系統的運動方程式后，若再對Ⅱ子模型加上邊界約束條件即或進行有限元的計算了。
對式（3.22）我們用式（3.10）將其轉化到實模態坐標系里，就可求解Ⅱ子模型振動系統的固有模態參數。
