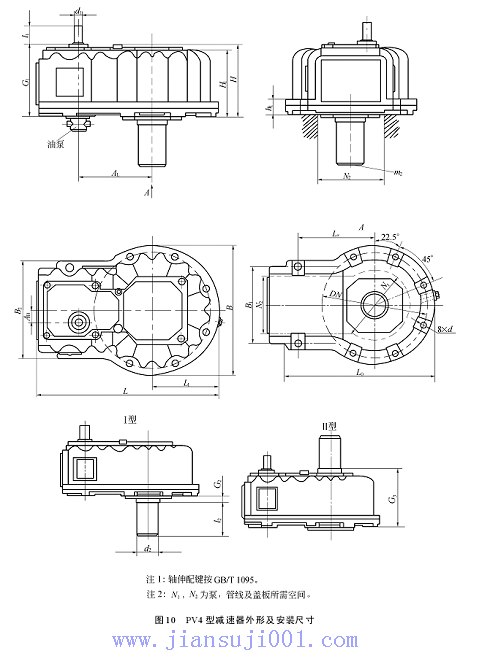

       3.3.9  PV4型減速器外形及安裝尺寸如圖10、表15所示。



表15  PV4型減速器外形及安裝尺寸

mm

規(guī)格	L	B		H		H1		AL		AB	L1		輸入軸				輸出軸
													d1		l1	G1	d2		l2		G2	G3		m2
06	945	670		≈500		435		397		115	335		40m6		110	475	140n6		250		35	515		M30
07	1035	750		≈600		435		447		115	375		40m6		110	475	160n6		300		35	600		M30
07a	1109	810		≈600		450		470		153	405		50m6		110	488	160n6		300		40	600		M30
08	1214	840		≈600		450		520		153	420		50m6		110	488	180n6		300		40	600		M30
09	1305	900		≈650		580		562		173	450		55m6		110	630	200n6		350		40	670		2M24
10	1500	1000		≈700		635		645		219	500		65m6		140	685	220n6		350		40	740		2M24
11	1700	1200		≈700		635		745		219	600		65m6		140	685	240n6		350		40	740		2M30
規(guī)格			底座和地腳螺栓																				質(zhì)量 kg
			L0		B2		d		DN			B1		LS		h1		N1		N2
06			890		540		M30		590			460		500		85		400		320			790
07			980		630		M30		670			540		550		85		480		320			910
07a			980		630		M30		730			540		550		85		560		380			1030
08			1040		650		M36		740			560		610		100		560		380			1415
09			1170		730		M36		800			630		660		100		600		460			1870
10			1360		860		M42		900			760		800		120		700		580			2890
11			1560		860		M42		1100			760		900		120		840		580			3550
