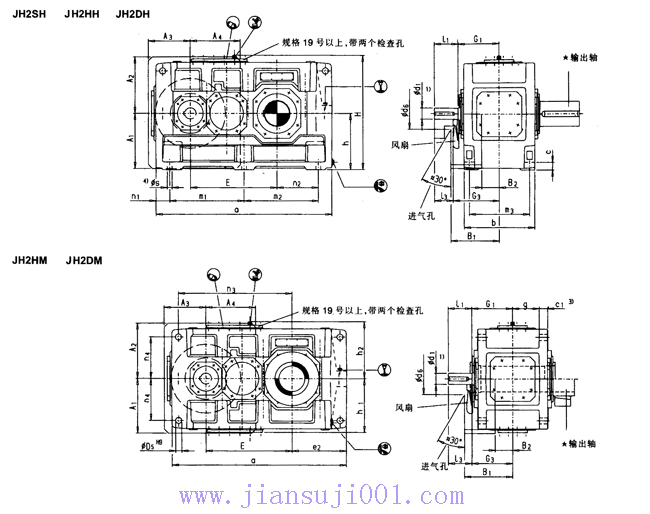

     平行軸齒輪箱

     兩級傳動

     臥式安裝

     類型 JH2.H，JH2.M

     規格   13…22

規格	尺寸mm
	輸    入    軸
	iN=6.3-11.2			iN=7.1-12.5			iN=8-14			iN=12.5-20			iN=14-22.4			iN=16-25			G1	G3
	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3
13	100	205	170							85	170	135							330	365
14							100	205	170							85	170	135	330	365
15	120	210	165							100	210	165							365	410
16				120	210	165							100	210	165				365	410
17	125	245	200							110	210	165							420	465
18				125	245	200							110	210	165				420	465
19	150	245	200							120	210	165							475	520
20				150	245	200							120	210	165				475	520
21	170	290	240							140	250	200							495	545
22				170	290	240							140	250	200				495	545

規格	尺寸mm
	齒   輪   箱
	a	A1	A2	A3	A4	b	B1	B2	c	c1	d6	D5	e2	E
13	1290	430	460	330	365	550	385	135	60	61±2	250	48	405	635
14	1430	430	460	330	365	550	385	135	60	61±2	250	48	475	705
15	1550	490	500	370	440	625	430	155	70	72±2	280	55	485	762
16	1640	490	500	370	440	615	430	155	70	72±2	280	55	530	808
17	1740	540	565	435	505	690	485	140	80	81±2	280	55	525	860
18	1860	540	565	435	505	690	485	140	80	81±2	280	55	585	920
19	2010	600	600	500	450	790	540	190	90	91±2	310	65	590	997
20	2130	600	600	500	450	790	540	190	90	91±2	310	65	650	1057
21	2140	680	680	500	610	830	565	200	100	100±2	450	75	655	1067
22	2250	680	680	500	610	830	565	200	100	100±2	450	75	710	1122

規格	尺寸mm
	齒   輪   箱
	g	h	h1	H	m1	m2	m3	n1	n2	n3	n4	s
13	211.5	440	450	900	545	545	475	100	305	835	340	35
14	211.5	440	450	900	545	685	475	100	375	905	340	35
15	238	500	490	1000	655	655	535	120	365	1005	375	42
16	238	500	490	1000	655	745	535	120	410	1050	375	42
17	259	550	555	1110	735	735	600	135	390	1145	425	42
18	259	550	555	1110	735	855	600	135	450	1205	425	42
19	299	620	615	1240	850	850	690	155	435	1345	475	48
20	299	620	615	1240	850	970	690	155	495	1405	475	48
21	310	700	685	1390	900	900	720	170	485	1400	520	56
22	310	700	685	1390	900	1010	720	170	540	1455	520	56

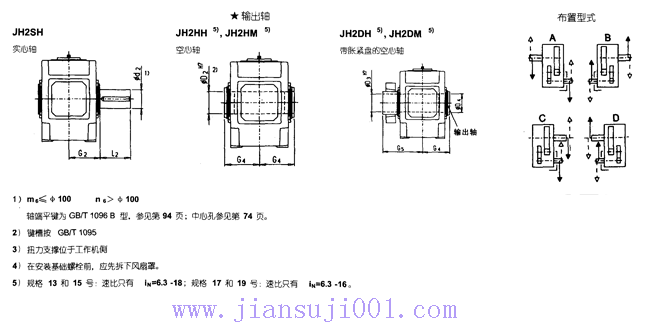

規格	尺寸mm									潤滑油			重量 (kg)
	輸出軸									JH2.H		JH2.M
	JH2SH			JH2HH5)  JH2HM5)		JH2DH5)  JH2DM5)				軸封 (I)	迷宮式密封 (I)	(I)	JH2.H	JH2.M
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5				(kg)	(kg)
13	200	335	350	190	335	190	195	335	480	135	120	110	2000	1880
14	210	335	350	210	335	210	215	335	480	140	130	115	2570	2430
15	230	380	410	230	380	230	235	380	550	210	190	160	3430	3240
16	240	380	410	240	380	240	245	380	550	215	200	165	3655	3465
17	250	415	410	250	415	250	260	415	600	290	260	230	4650	4420
18	270	415	470	275	415	280	285	415	600	300	270	240	5125	4870
19	290	465	470	-	-	285	295	465	670	320	-	300	5250	5000
20	300	465	500	-	-	310	315	465	670	340	-	320	6550	6150
21	320	490	500	-	-	330	335	490	715	320	-	350	7200	6950
22	340	490	500	-	-	340	345	490	725	340	-	370	7800	7550
