申請?zhí)枺?/TD>
| 200520026486 |
申請日: |
2005/07/04 |
公開號: |
|
公告號: |
2854208 |
授權日: |
2007-1-3 |
授權公告日: |
2007-1-3 |
專利類別: |
新型 |
國別省市代碼: |
12[中國|天津] |
代理機構代碼: |
12101 |
代理人: |
王淦緒 |
發明名稱: |
行星擺線針輪減速機 |
國際分類號: |
F16H 1/28 |
范疇分類號: |
27D |
發明人: |
李向進;黃少蓮;李蔚 |
申請人: |
天津減速機股份有限公司 |
申請人地址: |
天津市河?xùn)|區程林莊路8號 |
郵編: |
300160 |
文摘: |
本實用新型涉及一種行星擺線針輪減速機,由輸入部件、一級二級和多級減速部件、輸出部件三大部分組成。其減速部件由針齒殼的內孔中裝有兩個擺線輪,它們分別安裝在兩個偏心方向互成180°的偏心軸承上,由輸入部件的驅動,使兩個擺線輪的自轉和公轉通過輸出軸等速地傳遞轉矩。這種兩齒差、滾動轉動和硬齒面的多齒嚙合傳動,具有強度高、耐磨性好、承載能力強、傳動平穩可靠、振動和噪聲小、溫升低、效率高、使用壽命長,以及功率和傳動比范圍大、體積小、重量輕等特點,整機還設有法蘭盤式、底腳式和軸裝式等多種安裝形式,還有立、臥、仰、俯、側等安裝方式,可充分滿足用戶的多種不同的需要,并可以取代同類進口產品,以節省外匯。 |
主權利要求: |

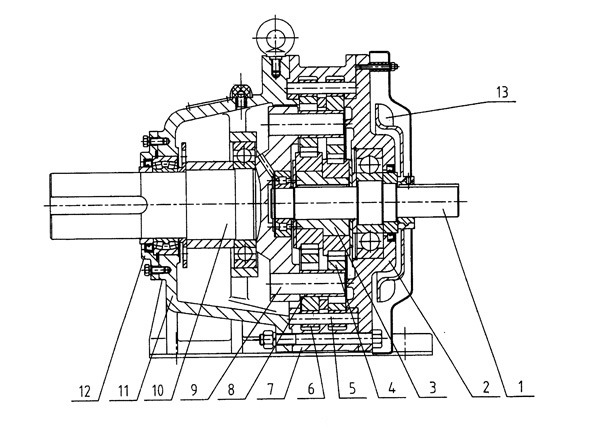

一種行星擺線針輪減速機,主要由輸入部件、減速部件和輸出部件三大部分組成;其中輸入部件的構成是由輸入軸(1)的中間軸臺通過平鍵固裝兩個偏心軸承(3),輸入軸(1)的內端及中間軸承臺上分別固裝有支撐軸承,輸入軸(1)上的中間支撐軸承的外圈安裝在法蘭盤(2)的中心軸承室內,法蘭盤(2)用螺栓穿過針齒殼(7)固裝在機座(11)的輸入側面上;輸出部件的構成是由具有公轉和自轉的兩個擺線輪(4)中間圓周上的數個均勻分布的小孔內固裝有銷套(8)和銷軸(9),銷軸(9)插裝在輸出軸(10)的內圓盤上的數個孔內,輸出軸(10)通過兩個軸承安裝在機座(11)的中心部位,輸出端的軸承外側固裝一個止動環,止動環的外圓上裝有雙唇油封,該油封裝在軸承的外側面,其外側的壓蓋(12)通過螺釘固裝在機座(11)的外端面上,其特征是:減速部件的構成,由針齒殼(7)通過緊固件裝在法蘭盤(2)和機座(11)的中間,針齒殼(7)的內圓均勻分布有數個半圓銷孔,在每個半圓銷孔里分別裝有針齒銷(5)和針齒套(6),針齒殼(7)的內孔中裝有兩個擺線輪(4),兩個擺線輪分別安裝在兩個偏心方向互成180°的偏心軸承(3)上,可公轉的兩個擺線輪(4)嚙合針齒銷(5)外邊滑動的針齒套(6),兩個擺線輪(4)中間圓周上的數個均勻分布的小孔內固裝有數個銷套(8)和銷軸(9),數個銷軸(9)插裝在輸出軸(10)的內圓盤上的數個孔內。 |
優先權項: |
|
PCT 項 |
|
