| 申請?zhí)枺?/TD>
| 200420103147 |
申請日： |
2004/12/29 |
| 公開號： |
|
公告號： |
2772110 |
| 授權日： |
2006-4-12 |
授權公告日： |
2006-4-12 |
| 專利類別： |
新型 |
國別省市代碼： |
44[] |
| 代理機構代碼： |
44202 |
代理人： |
溫旭 |
| 發明名稱： |
雙向可控的單相交流永磁同步電動機 |
| 國際分類號： |
H02K 21/02;H02K 1/12;H02K 15/02 |
| 范疇分類號： |
37A |
| 發明人： |
孔艷麗 |
| 申請人： |
孔艷麗 |
| 申請人地址： |
廣東省珠海市南屏南泉路58號9棟4A |
| 郵編： |
519000 |
| 文摘： |

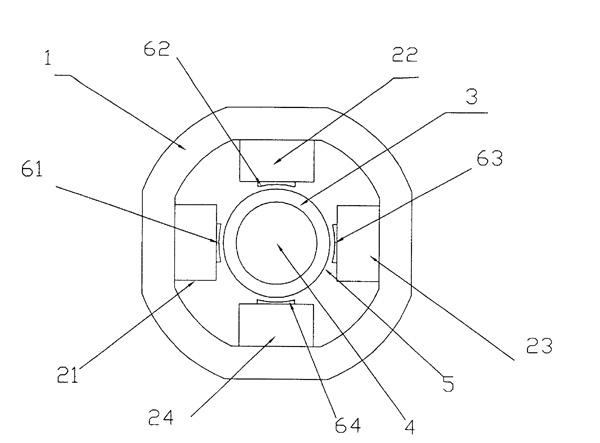

| 一種雙向可控的單相交流永磁同步電動機包括永磁轉子、線圈、定子鐵芯，其特殊之處在于：電機采用徑向磁通結構，電機極數為６的倍數，定子槽數為４的倍數，線圈為整距集中繞組，相鄰的奇數槽線圈相隔１８０電角度，反向串聯成一相繞組，相鄰的偶數槽線圈也相隔１８０度電角度，反向串聯成另一相繞組，兩相繞組在空間上相隔９０電角度，定子齒的導磁面積遠遠地大于爪極電機，同樣本實用新型定子軛的導磁面積為：定子軛高×電機的疊厚，而爪極電機定子軛的導磁面積為：壁厚×軛高，本實用新型定子磁壓降小，電機效率高，起動性能也好，而且電機效率高、功率大。 |
| 主權利要求： |
| 一種雙向可控的單相交流永磁同步電動機包括永磁轉子、線圈、定子鐵芯，定子槽數與電機極數之比為２∶３，定子鐵芯上有繞線圈的定子齒，永磁轉子由永磁體、轉子鐵芯構成，其特征在于：電機極數為６的倍數，定子槽數為４的倍數，線圈為整距集中繞組，相鄰的奇數槽線圈相隔１８０電角度，反向串聯成一相繞組，相鄰的偶數槽線圈也相隔１８０度電角度，反向串聯成另一相繞組，兩相繞組在空間上相隔９０電角度。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-2-20;因費用終止日 |
