| 申請?zhí)枺?/TD>
| 200410023515 |
申請日： |
2004/01/09 |
| 公開日： |
2004/12/22 |
公告日： |
2006/04/05 |
| 公開號： |
1556575 |
公告號： |
1249883 |
| 授權日： |
2006-4-5 |
授權公告日： |
2006-4-5 |
| 專利類別： |
發明 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37215 |
代理人： |
杜�，F(xiàn) |
| 發明名稱： |
無槽異步電動機 |
| 國際分類號： |
H02K 1/26;H02K 1/16;H02K 15/02 |
| 范疇分類號： |
37A |
| 發明人： |
肖振霞 |
| 申請人： |
肖振霞 |
| 申請人地址： |
山東省昌樂縣寶石街北首電器設備總廠 |
| 郵編： |
262400 |
| 文摘： |
| 本發明涉及一種無槽異步電動機，包括定子和轉子，轉子包括轉軸，轉軸上套固有兩個極盤，定子包括定子鐵芯和纏繞在定子鐵芯上的定子線圈，轉子的每一極盤包括呈輻射狀均勻排列的偶數個磁極，每個磁極由多片冷軋高硅取向硅鋼片疊加并固接在一起，每片冷軋高硅取向硅鋼片按取向方向制作，每一磁極上繞有轉子線圈，相鄰磁極上的轉子線圈的纏繞方向相反，定子鐵芯的數量是磁極數量的３的整數倍，定子鐵芯按圓周排列、間隔均布、并固定在兩個圓環盤的凹槽內，每一定子鐵芯由多片冷軋高硅取向硅鋼片疊加并固接在一起，每片冷軋高硅取向硅鋼片按取向方向制作，各磁極與定子鐵芯之間留有間隙。這種無槽異步電動機，效率比通用的Ｙ系列有槽異步電動機提高８％－１０％，并提高了材料的利用率。 |
| 主權利要求： |

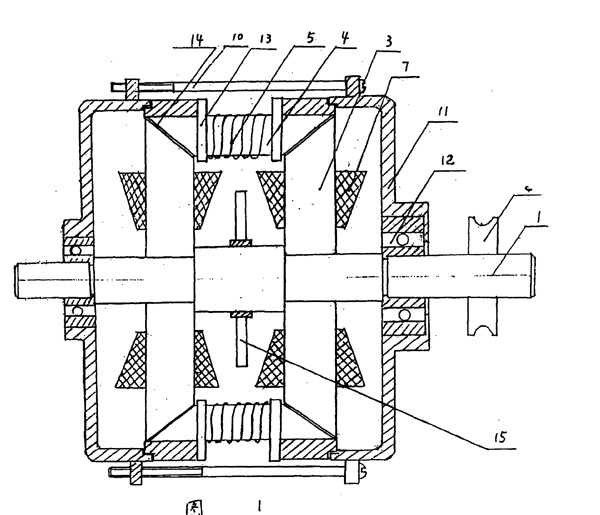

| 一種無槽異步電動機，包括定子和轉子，轉子包括轉軸（１），轉軸（１）上套固有兩個極盤（３），定子包括定子鐵芯（４）和纏繞在定子鐵芯（４）上的定子線圈（５），其特征是轉子的每一極盤（３）包括呈輻射狀均勻排列的偶數個磁極（６），各磁極（６）的內段緊密鄰接、外段呈加粗的梯形面，該梯形面的底邊呈弧形，每個磁極（６）由多片冷軋高硅取向硅鋼片疊加并固接在一起，每片冷軋高硅取向硅鋼片按取向方向制作，每一磁極（６）上繞有轉子線圈（７），相鄰磁極（６）上的轉子線圈（７）的纏繞方向相反，定子鐵芯（４）的數量是磁極（６）數量的３的整數倍，定子鐵芯（４）按圓周排列、間隔均布、并固定在兩個圓環盤（１３）的凹槽內，每一定子鐵芯（４）由多片冷軋高硅取向硅鋼片疊加并固接在一起，每片冷軋高硅取向硅鋼片按取向方向制作，各磁極（６）與定子鐵芯（４）之間留有間隙。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
