| 申請?zhí)枺?/TD>
| 200510123000 |
申請日： |
2005/12/12 |
| 公開日： |
2006/05/24 |
公告日： |
|
| 公開號： |
1777001 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32215 |
代理人： |
奚勝元 |
| 發明名稱： |
渦流啟動三相稀土永磁同步電動機 |
| 國際分類號： |
H02K 21/12;H02K 21/14;H02K 1/27 |
| 范疇分類號： |
37A |
| 發明人： |
郭宗毅;周志民;許進;任修明;喬明忠 |
| 申請人： |
江蘇安捷機電進出口有限公司 |
| 申請人地址： |
江蘇省無錫市北壙區新惠路12號9號樓 |
| 郵編： |
214035 |
| 文摘： |

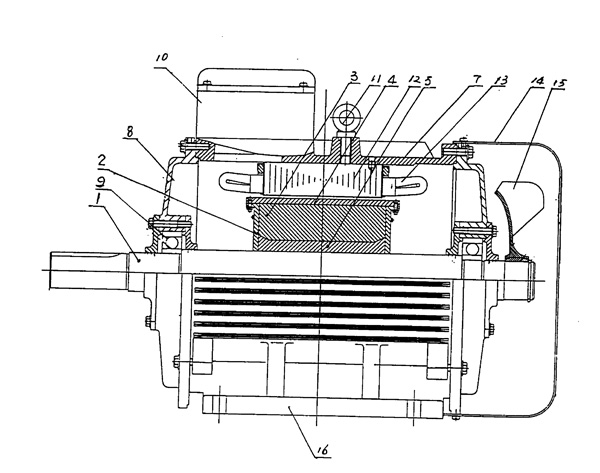

| 本發明渦流啟動三相稀土永磁同步電動機涉及的是一種渦流啟動切向槽楔式三相稀土永磁同步電動機，適用于原使用異步電動機驅動的所有行業，特別是要求啟動力矩大，而負荷比較低的驅動機械上，對連續運轉機械傳動也比較適合。電動機由定子和轉子兩部分構成，轉子安裝在定子內，定子具有機座、定子鐵芯、定子繞組、出線盒，轉子包括主軸、磁極鐵芯、稀土永磁磁鋼、端板、槽楔、隔磁套，在主軸上套裝有隔磁套，在隔磁套上裝配有磁極鐵芯，在磁極鐵芯之間構成磁鋼槽，磁鋼槽內放置有稀土永磁磁鐵，磁鋼槽設置有燕尾槽楔，整個轉子形成了切向槽楔式結構。在轉子的磁鋼槽內壁與稀土永磁磁鋼之間設置有第二氣隙。在轉子的每個磁極鐵芯中間設置有隔磁板。 |
| 主權利要求： |
| 一種渦流啟動三相稀土永磁同步電動機，由定子和轉子兩部分構成，轉子安裝在定子內，定子具有機座、定子鐵芯、定子繞組、出線盒，其特征在于轉子結構包括主軸、磁極鐵芯、稀土永磁磁鋼、端板、槽楔、隔磁套，在主軸上套裝有隔磁套，在隔磁套上裝配有磁極鐵芯，在磁極鐵芯之間構成磁鋼槽，磁鋼槽內放置有稀土永磁磁鐵，磁鋼槽設置有燕尾槽楔，整個轉子形成了切向槽楔式結構。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
