| 申請?zhí)枺?/TD>
| 200510046933 |
申請日： |
2005/07/27 |
| 公開日： |
2005/12/28 |
公告日： |
|
| 公開號： |
1713491 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
89[中國|沈陽] |
| 代理機構代碼： |
21109 |
代理人： |
李運萍 |
| 發明名稱： |
變頻調速永磁同步電動機 |
| 國際分類號： |
H02K 21/02;H02K 1/32;H02K 1/27 |
| 范疇分類號： |
|
| 發明人： |
唐任遠;趙清;于慎波;吳延忠;周廣旭 |
| 申請人： |
沈陽工業大學 |
| 申請人地址： |
遼寧省沈陽市鐵西區興華南街58號 |
| 郵編： |
110023 |
| 文摘： |
| 一種變頻調速永磁同步電動機，屬于永磁同步電動機技術領域。包括機座、定子、轉子、轉軸、端蓋及通風裝置，通風裝置是在機座兩側的下方通風孔內安裝風扇，其內風路包括在各段轉子鐵心之間設置的若干徑向通風道和在轉子鐵心內部沿軸向設置的若干軸向通風孔。本發明的優點是通風良好，在低速運轉時，使轉子溫升達到穩定標準狀態，提高了電機效率和功率因數，且具有變頻調速的功能，使之適于風機、泵類負載使用的要求。 |
| 主權利要求： |

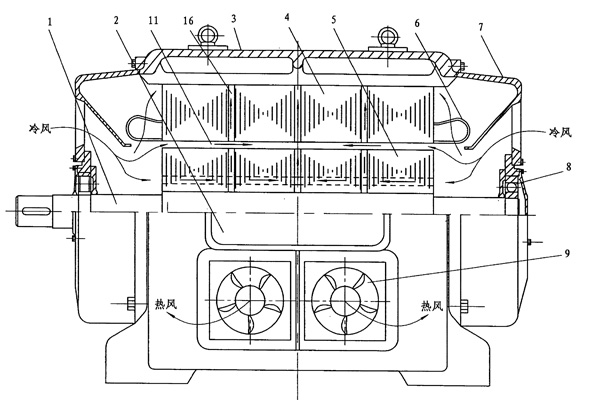

| 一種變頻調速永磁同步電動機，包括機座、定子、轉子、轉軸、端蓋及通風裝置，其特征在于通風裝置是在機座兩側的下方通風孔內安裝風扇，其內風路包括在各段轉子鐵心之間設置的若干徑向通風道和在轉子鐵心內部沿軸向設置的若干軸向通風孔。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
