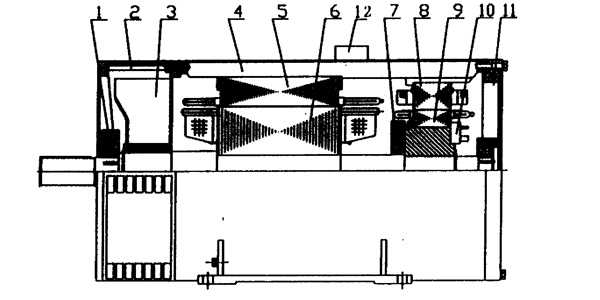

一種自同步諧波勵磁無刷同步電動機,包括電動機、無刷勵磁機、無刷投勵裝置7、自同步調節器12,其特征是:電動機定子5鐵芯槽內嵌有二套繞組,一套主繞組W為正弦繞組產生旋轉磁場、一套為單相的諧波繞組W↓[S]作為勵磁機的勵磁源,二套繞組之間為正交設計,無電磁干擾結構;電動機轉子6鐵芯槽內嵌有二種繞組,一種繞組是啟動繞組W↓[R],由紫銅制作,鼠籠式結構,第二種繞組是勵磁繞組W↓[F],其勵磁電流由同軸的無刷勵磁機電樞繞組經三相旋轉整流模塊整流供給,轉子鐵芯為凸極,且有軸向通風槽;無刷勵磁機為電動機提供勵磁電源,包括定子8和轉子9,定子8和轉子9上各有一套繞組W↓[J]、W↓[E],轉子9鐵芯兩端面分別安裝無刷投勵裝置7和旋轉整流器11;無刷投勵裝置包括旋轉整流器XQ、旋轉可控管KX、分壓電阻R↓[1]、R↓[2]和限壓電阻10R↓[F],以及無刷投勵裝置原理,電動機能實現自動投勵牽入同步運行;自同步調節器12包括諧波繞組W↓[S]、限流電阻R、整流器V↓[1]、延時器YS和續流管V↓[2],以及自同步調節器原理,電動機實現自動同步運行。 |
