| 申請?zhí)枺?/TD>
| 03140541 |
申請日： |
2003/05/28 |
| 公開日： |
2003/11/26 |
公告日： |
|
| 公開號： |
1458734 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
11230 |
代理人： |
張亞軍 杜澄心 |
| 發明名稱： |
三相交流永磁同步電動機 |
| 國際分類號： |
H02K 1/27;H02K 3/28;H02K 21/14 |
| 范疇分類號： |
37A |
| 發明人： |
劉碩成;邢偉 |
| 申請人： |
劉碩成;邢偉 |
| 申請人地址： |
河北省唐山市豐南區稻地鎮劉唐保劉東村 |
| 郵編： |
063000 |
| 文摘： |
| 本發明公開了一種改進型的三相交流永磁同步電動機。本電動機定子繞組可以是延邊三角型或星型三角型接線方式，布線方式為單雙疊繞式或單雙層疊繞同心式。所述延邊三角型的三角型繞組在定子槽內排列時，滯后于星型繞組３０°空間電角度。所述星型三角型的星型繞組在定子槽內排列時，滯后三角型繞組３０°空間電角度。所述定子疊壓的槽斜度為１∶１．２５～１．４５，轉子中永磁體產生磁通密度應是定子電磁鐵磁通密度的３倍，轉了中導電金屬條的總截面積按電機額定電流的７倍容間設計。導電金屬條的個數是定子鐵芯槽個數的０．８３～０．９２倍。本發明明顯地改善了電動機的啟動性能，解決電動機軟啟動和節電的問題。 |
| 主權利要求： |

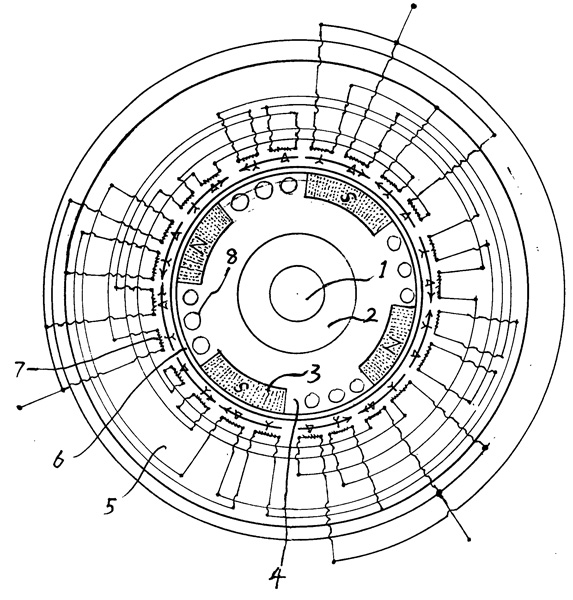

| 一種三相交流永磁同步電動機，包括：殼體、前軸承、后軸承、前端蓋、后端蓋、定子繞組、永磁轉子、風葉、風葉罩和接線盒；其特征在于：所述定子繞組為延邊三角型接線方式時，布線方式是單雙疊繞式或單雙層疊繞同心式，并且在定子一個槽內有星型和三角型兩種繞組，在定子每一個極相組中有星型和三角型兩種繞組；所述三角型繞組在定子槽內排列時，滯后于星型繞組的３０°空間電角度，接成延邊三角型其相電勢彼此之間互差１２０°電角度，而三角型繞組的感應電勢滯后于星型繞組的相應電勢３０°電角度；星型和三角型的線卷個數相等，星型繞組每相導體數是三角型繞組每相導體的＊倍，每相星型繞組的電阻和電抗是每相三角型繞組的１／３倍；所述定子繞組為星型三角型接線方式時，布線方式同三角型接線方式，星型繞組在定子槽內排列時，滯后于三角型繞組３０°空間電角度，三角型繞組每相匝數和每槽導體數都應是星型繞組的＊×２倍，三角型繞組每相電阻是星型繞組的６倍，串聯導體長度三角型繞組是星型繞組的＊×２倍；所述定子疊壓的槽斜度為１∶１．２５～１．４５，功率大取大比值，功率小取小比值；所述永磁轉子中的永磁體按Ｎ－Ｓ極相間隔排列，設置結構采用嵌入轉子外表面或內埋于轉子內，其中內埋位置在轉子徑向１／２處，所述轉子永磁體產生的磁通密度應是定子電磁鐵磁通密度的３倍，轉子中導電金屬條與轉子軸線平行設置，采用嵌入轉子外表面或內埋于轉子內的兩種方法中的一種或兩種兼有的設置結構，所述轉子中導電金屬條的總截面積按電機額定電流的７倍容量設計，導電金屬條的個數是按定子鐵芯槽個數的０．８３～０．９２倍設置；所述轉子兩端的導電金屬端環截面積是按電機額定電流的２１倍容量設計。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
