| 申請?zhí)枺?/TD>
| 200610128378 |
申請日： |
2006/12/06 |
| 公開日： |
2007/07/11 |
公告日： |
|
| 公開號： |
1996721 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
41115 |
代理人： |
張?zhí)祆?/TD> |
| 發明名稱： |
一種新型增安型無刷勵磁同步電動機 |
| 國際分類號： |
H02K 19/10;H02K 1/12;H02K 1/28;H02K 9/26 |
| 范疇分類號： |
37A |
| 發明人： |
魏華鈞;靳芝;杜學明;白雙建 |
| 申請人： |
南陽防爆集團有限公司 |
| 申請人地址： |
河南省南陽市仲景北路22號 |
| 郵編： |
473008 |
| 文摘： |
| 本發明為同步電動機領域提供了一種新型增安型無刷勵磁同步電動機，主要特點是對現有的同步電動機加以改進，定子采用外裝壓結構形式，轉子磁極采用Ｔ尾形磁極與轉子支架套合，電阻模塊設置在轉子磁軛內，底罩上設空氣進口和排氣口，在底罩內設吹掃換氣管道，將交流勵磁機定子、電樞、旋轉整流盤設置在交流勵磁機外罩內等，使電動機具有結構簡單，外形美觀，制造容易，維修方便，性能可靠、質量提高等優點，適用于對各種不同功率電動機的改造。 |
| 主權利要求： |

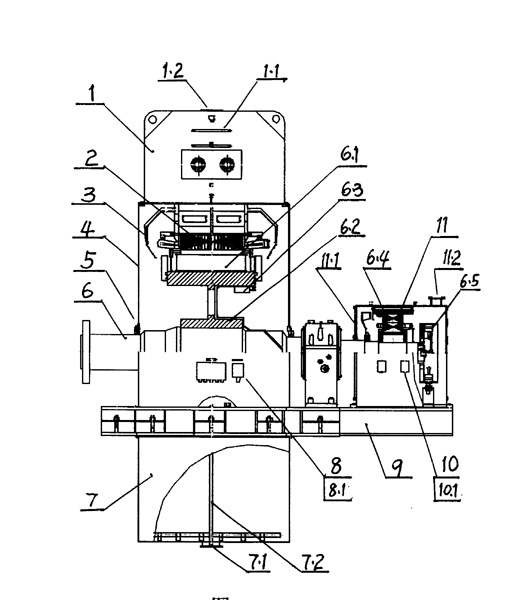

| 一種新型增安型無刷勵磁同步電動機，主要包括定子，轉子，電動機，外罩，冷卻器，交流勵磁機，軸貫通，擋風板，主電機加熱器，交流勵磁機加熱器，底座，底罩，其特征在于定子采用定子外裝壓結構，轉子的磁極采用Ｔ尾形磁極，轉子的電阻模塊設置在轉子磁軛內表面，在外罩、冷卻器上設置梯子，在底罩上設有空氣進口，在外罩上方設有排氣口，在底罩內與空氣進口相通設有吹掃換氣管道，在交流勵磁機外設置交流勵磁機外罩，在交流勵磁機外罩上獨立設置交流勵磁機加熱器接線盒。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
