| 申請?zhí)枺?/TD>
| 200420066691 |
申請日： |
2004/06/09 |
| 公開號： |
|
公告號： |
2710240 |
| 授權日： |
2005-7-13 |
授權公告日： |
2005-7-13 |
| 專利類別： |
新型 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
一種稀土永磁同步電動機 |
| 國際分類號： |
H02K 21/00;H02K 5/16;H02K 1/27;H02K 9/06 |
| 范疇分類號： |
37A24A |
| 發明人： |
史永;邢民仆;王春山 |
| 申請人： |
邢民仆;王春山;史永 |
| 申請人地址： |
北京市朝陽區望京南湖西園109樓801室 |
| 郵編： |
100102 |
| 文摘： |
| 本實用新型為一種稀土永磁同步電動機。主要用于民用絲、工業絲紡牽聯合機中熱輥電動機，該電動機由電機總成構成，該電機總成包括有電機部分、前端蓋部分、電機殼體部分和后端蓋部分，前端蓋部分為加長的筒狀，前軸承通過其前軸承蓋裝配在其頂部處；電機軸前端伸出前端蓋部分，具有一電機軸伸出部分。并進一步包括直通前后軸承處的冷卻前后軸承周?chē)睦鋮s回路和／或油霧潤滑前后軸承的油霧系統。該電動機能確保其在高溫環境下高速運行，由于采用稀土材料做成的轉子，電機的效率、功率因數高；該電動機與已有技術相比，軸承壽命提高４－６倍；用于民用絲、工業絲的紡牽聯合機中，其紡絲速度提高２－３倍。 |
| 主權利要求： |

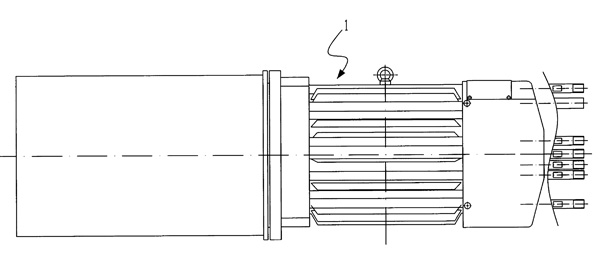

| 一種稀土永磁同步電動機，它主要由電機總成（１）構成，該電機總成（１）包括有電機部分（１１）、前端蓋部分（１２）、殼體部分（１３）和后端蓋部分（１４），該電機部分（１１）主要由電機軸（１１１）、定子組件（１１２）及轉子組件（１１３）構成，其中，定子組件（１１２）固定安在殼體部分（１３）上，轉子組件（１１３）安在與定子組件對應部位的電機軸（１１１）上，所述的前、后端蓋部分（１２）、（１４）固定安在殼體部分的兩端，其電機軸（１１１）通過前、后端蓋部分處的前軸承（１２１）、和后軸承（１４１）進行安裝，其特征在于：上述的前端蓋部分（１２）為加長的筒狀，其底部安裝在殼體部分的前端面，前軸承（１２１）通過其前軸承蓋（１２２）裝配在其頂部處；電機軸（１１１）前端伸出前端蓋部分（１２），具有一電機軸伸出部分。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
