| 申請?zhí)枺?/TD>
| 01237016 |
申請日： |
2001/05/12 |
| 公開號： |
|
公告號： |
2479016 |
| 授權日： |
|
授權公告日： |
2002-2-27 |
| 專利類別： |
新型 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
41110 |
代理人： |
郭中民 |
| 發明名稱： |
旁流式水渦輪減速機 |
| 國際分類號： |
C10B 45/00 |
| 范疇分類號： |
22B |
| 發明人： |
楊根長;段永科 |
| 申請人： |
洛陽澗光電器設備廠 |
| 申請人地址： |
河南省洛陽市澗西區麗春西路軍干三所內6號樓 |
| 郵編： |
471003 |
| 文摘： |
| 本實用新型屬于石化焦化塔除焦器的附助設備。提出的水渦輪減速機設置高壓水導流管，導流管為外置結構，其上端連通在高壓腔渦輪下部、下端連通輸出軸的出水口，高壓腔與低壓腔之間設置密封環。并在低壓腔殼體上有泄流孔。本實用新型提出的結構設計合理，其設置的外置導流管可將高壓水導出，設置的密封件可防止水從高壓腔向低壓腔滲入，殼體壁上設置的泄流孔可將進入低壓腔的少量水排出，保證整個減速機的長期可靠運行。 |
| 主權利要求： |

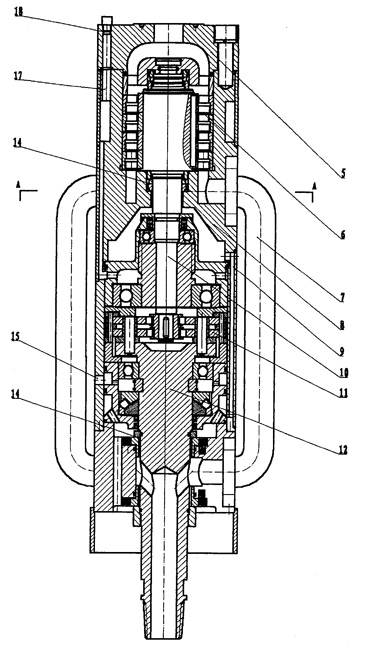

| 一種旁流式水渦輪減速機，其上部外接高壓水系統，殼體內上部的高壓腔內設置渦輪（６），殼體下部的低壓腔內設置減速機構（１１），其特征是：設置高壓水導流管（７），導流管（７）上端連通在渦輪下部，下端連通輸出軸（１２）的出水口。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
