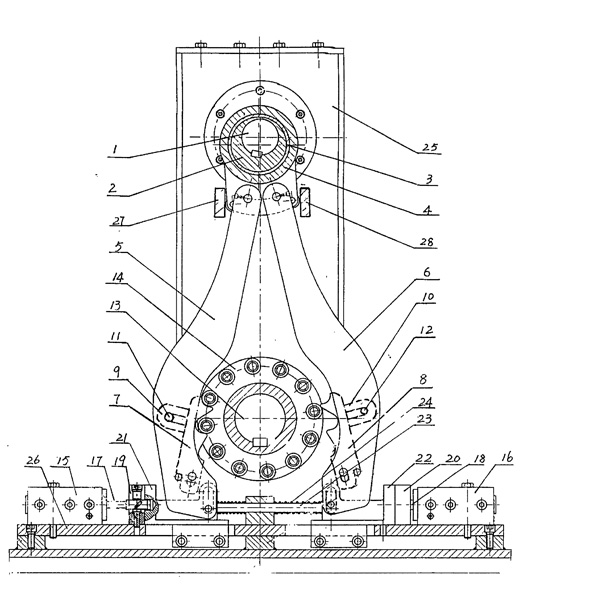

| 一種換向減速機包括殼體，換向裝置，主動輪，被動輪，輸出軸，輸入軸，其特征在上述所述的輸入軸（１）上固定偏心輪（２），偏心輪（２）外圓上有偏心軸承（３），偏心輪軸承（３）外圓上有拉板套（４），拉板套（４）上分別鉸連左拉板（５）、右拉板（６）；左拉板（５）上鉸連左拉鉤（７），左拉鉤（７）上固定左拉鉤導塊（９）；用左拉鉤導塊銷（１１）與左拉板（５）鉸連；在右拉板（６）上鉸連右拉鉤（８），右拉鉤（８）上固定右拉鉤導塊（１０）用右拉鉤導塊銷（１２）與右拉板（６）鉸連，在輸出軸（１３）上固定套筒滾子輪（１４），在底板（２６）上固定左程控液力缸（１５）、右程控液力缸（１６），左拉板導板（２１），右拉板導板（２２）；在左程控液力缸（１５）內裝左柱塞（１７），用左拉板鎖定器（１９）與左拉板導板（２１）連接，在右程控液力缸（１６）內裝有右柱塞（１８），用右拉板鎖定器（２０）與右拉板導板（２２）連接，解鎖彈簧（２４）套在推桿（２３）上，拉板套（４）兩側設置有左限位板（２７），右限位板（２８）。 |
