| 申請?zhí)枺?/TD>
| 200420065083 |
申請日： |
2004/06/29 |
| 公開號： |
|
公告號： |
2750120 |
| 授權日： |
2006-1-4 |
授權公告日： |
2006-1-4 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42001 |
代理人： |
黃瑞棠 |
| 發明名稱： |
低側隙行星齒輪減速機 |
| 國際分類號： |
F16H 1/36 |
| 范疇分類號： |
27D |
| 發明人： |
吳瓊海 |
| 申請人： |
吳瓊海 |
| 申請人地址： |
湖北省武漢市武昌街道口珞珈山大廈A2507武漢行星齒輪傳動設備有? |
| 郵編： |
430070 |
| 文摘： |
| 本實用新型公開了一種低側隙行星齒輪減速機，涉及一種減速機。本實用新型是在現有減速機的基礎上，增加了聯軸器（１），并將聯軸器（１）和減速機（Ｊ）的一級太陽輪軸（１６）集成一體；具體地說，在箱體的中心軸線上，從左至右，依次為后法蘭（１７）、聯軸器（１）、一級太陽輪軸（１６）、一級太陽輪（３）、中間行星架（６）、二級太陽輪（１５）、輸出軸（１３），并依次相互連接；一級行星輪（４）與一級太陽輪（３）嚙合，二級行星輪（１０）與二級太陽輪（１５）嚙合。本實用新型簡化了結構，實現了低側隙傳動，使電機運行平穩，提高了電機的輸出扭距；因?yàn)槭侵辈迨降�，使操作�?jiǎn)單；可以與任何形式的伺服電機或步進電機配套使用。 |
| 主權利要求： |

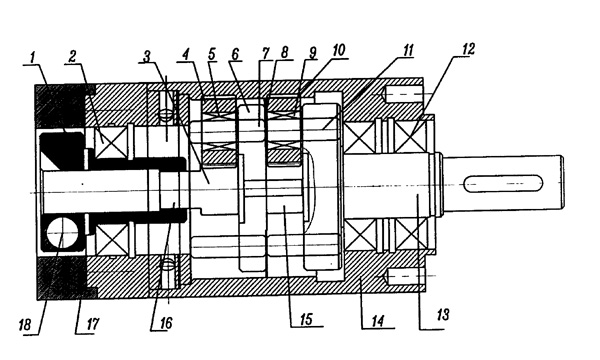

| 一種低側隙行星齒輪減速機，其特征在于由下列部件組成，其位置和連接關系是： 在箱體的中心軸線上，從左至右，依次為后法蘭（１７）、聯軸器（１）、一級太陽輪軸（１６）、一級太陽輪（３）、中間行星架（６）、二級太陽輪（１５）、輸出軸（１３），并依次相互連接； 在中間行星架（６）左右兩邊分別有一級行星輪軸（７）和二級行星輪軸（１１），在一級行星輪軸（７）上有一級行星輪（４），在二級行星輪軸（１１）上有二級行星輪（１０）；一級行星輪（４）與一級太陽輪（３）嚙合，二級行星輪（１０）與二級太陽輪（１５）嚙合； 在后法蘭（１７）上有鎖緊螺栓（１８）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
