| 申請?zhí)枺?/TD>
| 200420024216 |
申請日： |
2004/01/11 |
| 公開號： |
|
公告號： |
2760338 |
| 授權日： |
2006-2-22 |
授權公告日： |
2006-2-22 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32110 |
代理人： |
韓曉斌 |
| 發明名稱： |
單邊雙傳動減速機 |
| 國際分類號： |
F16H 57/12 |
| 范疇分類號： |
27D |
| 發明人： |
任漢友;蔡海進;董寶山;董建峰;張業松;劉虎;孫長法;華洪寶 |
| 申請人： |
江蘇省金象減速機有限公司 |
| 申請人地址： |
江蘇省淮安市淮海西路 |
| 郵編： |
223001 |
| 文摘： |

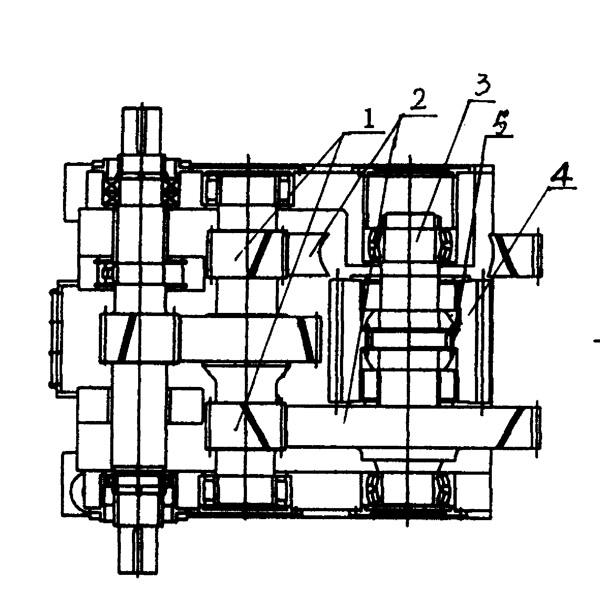

| 本實用新型公開了一種單邊雙傳動減速機，該減速機為三級齒輪傳動，其特征在于：第一級為斜齒輪傳動；第二級為兩端不相等螺旋角人字齒軸（１）驅動兩件第二級大齒輪（２）；第三級的輸入端為第二級兩大齒輪（２）帶動的兩件傳動軸（３）與兩件小齒輪（４），傳動軸（３）與小齒輪（４）間通過鼓型齒（５）呈分體式連接，小齒輪（４）內部兩端為球面支撐，兩件小齒輪（４）驅動大齒圈（６）。本實用新型承載范圍大，承載功率為５００－５０００ｋＷ，傳動效率高，使用成本較低，可以廣泛用于建材行業和礦業以及基礎能源行業。 |
| 主權利要求： |
| 單邊雙傳動減速機，其特征在于：該減速機為三級齒輪傳動，其特征在于：第一級為斜齒輪傳動；第二級為兩端不相等螺旋角人字齒軸（１）驅動兩件第二級大齒輪（２）；第三級的輸入端為第二級兩大齒輪（２）帶動的兩件傳動軸（３）與兩小件齒輪（４），兩件小齒輪（４）驅動大齒圈（６）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
