| 發明名稱： |
擺線針輪減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
|
| 發明人： |
曹福林 |
| 申請人： |
曹福林 |
| 申請人地址： |
黑龍江省大慶市讓胡路區東湖小區711-1-501室 |
| 郵編： |
163411 |
| 文摘： |

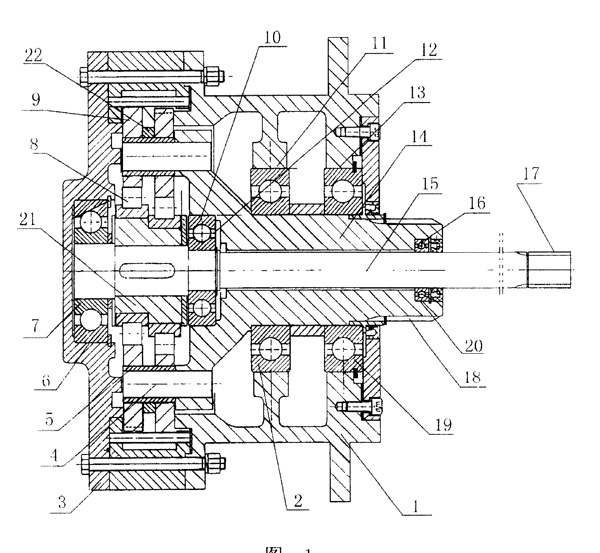

| 一種擺線針輪減速機。解決了現有的擺線針輪減速機，使用占地面積大，具有一定局限性的問題。其特征在于：輸入軸軸承（７，１０，１６）分別固定在端蓋軸承室（６）及輸出軸軸承室（１２，２０）內，輸出軸軸承（２，１９）分別固定在殼體（１）內的軸承室（１１，１３）內，輸入軸（１５）上固定有偏心套（２１），偏心套（２１）上固定兩個偏心軸承（８），兩個偏心軸承（８）上分別固定有擺線輪（９），且輸出軸（１４）為套在輸入軸（１５）上的空心軸，輸入軸（１５）和輸出軸（１４）在減速機殼體（１）的同一側。該減速機的結構簡單，占地面積小，可以滿足大傳動比，需要占地面積小的設備上使用，且運行穩定，無噪音。 |
| 主權利要求： |
| 一種擺線針輪減速機，包括殼體（１）、端蓋（３）、輸出軸（１４）、輸出軸軸承（２，１９）、輸入軸（１５）及輸入軸軸承（７，１０，１６），其特征在于：輸入軸軸承（７，１０，１６）分別固定在端蓋軸承室（６）及輸出軸軸承室（１２，２０）內，輸出軸軸承（２，１９）分別固定在殼體（１）內的軸承室（１１，１３）內，輸入軸（１５）上固定有偏心套（２１），偏心套（２１）上固定兩個偏心軸承（８），兩個偏心軸承（８）上分別固定中間有間隔環（２２）的擺線輪（９），擺線輪（９）上的孔內置有銷套（５），銷套（５）內置有一端置入輸出軸（１４）上的孔內的銷軸（４）。 |
