| 申請?zhí)枺?/TD>
| 200410046112 |
申請日： |
2004/06/01 |
| 公開日： |
2005/04/27 |
公告日： |
|
| 公開號： |
1609473 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
35203 |
代理人： |
劉蘭 |
| 發明名稱： |
內三環減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
鄭廣和 |
| 申請人： |
北京百博通機械設備有限公司 |
| 申請人地址： |
北京市朝陽區平房東口北街132號北京沃克應用技術公司轉 |
| 郵編： |
100025 |
| 文摘： |

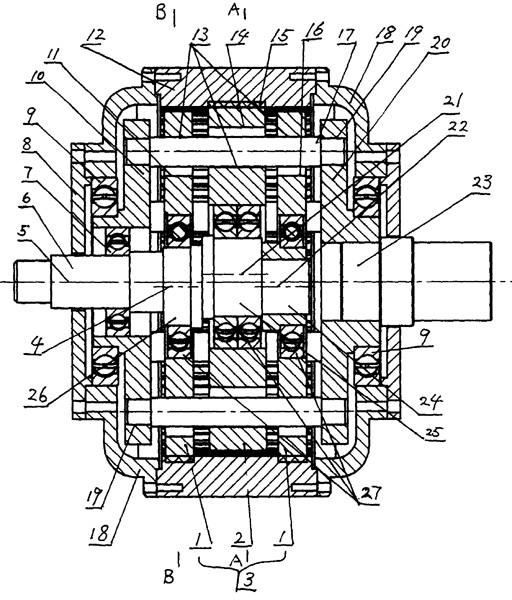

| 一種內三環減速機，由環板、雙偏心輸入曲軸、輸出軸、軸承、支架、內齒圈、銷子、端蓋、封頭等組成，其中：雙偏心輸入曲軸包括輸入軸、環板對稱軸，環板對稱軸與輸入軸同軸不同心，輸出軸與輸入軸為同一對稱軸；環板上帶有能穿過銷子的通孔，兩個環板（１）與一個環板（２）重量相等且外徑相等，環板上帶有相同的外齒，內齒圈上帶有內齒，環板外齒與內齒圈內齒為少齒差傳動嚙合，支架上與環板對應處開有固定孔，銷子穿過環板上的通孔，其兩端分別固定在兩個支架的固定孔上，其中銷子固定在支架，銷子與環板上的通孔相切，兩個支架通過軸承分別固定在輸入軸與輸出軸上，內齒圈齒套在環板上，并與端蓋固接；此種結構具有結構緊湊、傳動效率高、較大速比的優點。 |
| 主權利要求： |
| 一種內三環減速機，其特征在于：由環板、雙偏心輸入曲軸、輸出軸、軸承、支架、內齒圈、銷子、端蓋、封頭等組成，其中：雙偏心輸入曲軸包括輸入軸、環板對稱軸，環板對稱軸與輸入軸同軸不同心，輸出軸與輸入軸為同一對稱軸；環板上帶有能穿過銷子的通孔，和能與軸固定的孔，環板由兩個環板（１）和一個環板（２）組成，兩個環板（１）與一個環板（２）重量相等且外徑相等，兩個環板（１）對稱分面于環板（２）兩邊，兩個環板（１）的對稱軸與環板（２）的對稱軸夾角為１８０，環板上帶有相同的外齒，內齒圈上帶有內齒，環板外齒與內齒圈內齒為少齒差傳動嚙合，支架上與環板對應處開有固定孔，銷子穿過環板上的通孔，其兩端分別固定在兩個支架的固定孔上，其中一個支架通過軸承固定在輸入軸上，另一個支架直接固定在輸出軸上，銷子與環板上的通孔相切，環板通過軸承固定在軸上，兩個支架通過軸承分別固定在輸入軸與輸出軸上，端蓋通過軸承固定在支架上，內齒圈齒套在環板上，并與端蓋固接。 |
| 優先權項： |
| CN 2003-12-22 2003201294601 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-11-14;視撤日 |
