| 申請?zhí)枺?/TD>
| 200320115138 |
申請日： |
2003/11/29 |
| 公開號： |
|
公告號： |
2670667 |
| 授權日： |
2005-1-12 |
授權公告日： |
2005-1-12 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50211 |
代理人： |
郭云 |
| 發明名稱： |
單邊雙傳動減速機 |
| 國際分類號： |
B02C 17/24;F16H 1/08 |
| 范疇分類號： |
|
| 發明人： |
顏克君;趙俊渝;李長平;嚴建樵;楊才興 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |

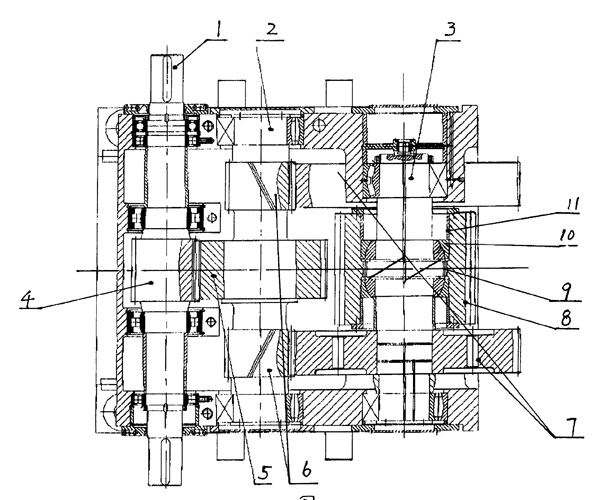

| 本實用新型提供了一種水泥磨機用單邊雙傳動減速機，主要由第一軸１、第二軸２及第三軸３組成，其特征在于：第一軸１與第三軸３之間有第二軸２，第三軸３有兩個，兩個第三軸與第二軸２的軸間距相等，第一軸１上的小齒輪４與第二軸２上的大齒輪５為直齒嚙合，第二軸２上的小齒輪６同時與兩個第三軸３上的大齒輪７斜齒嚙合，并且同一軸上的兩個小齒輪６或大齒輪７螺旋方向相反，螺旋角相等，第三軸３的中部設置有圓柱齒輪８。本實用新型結構簡單、緊湊，體積小，并且動力傳遞的均載同步性好。 |
| 主權利要求： |
| 一種單邊雙傳動減速機，包括箱體、第一軸（１）及第三軸（３），其特征在于：第一軸（１）與第三軸（３）之間有第二軸（２），第三軸（３）有兩個，兩個第三軸與第二軸（２）的軸間距相等，第一軸（１）上的小齒輪（４）與第二軸（２）上的大齒輪（５）為直齒嚙合，第二軸（２）上的小齒輪（６）同時與兩個第三軸（３）上的大齒輪（７）斜齒嚙合，并且同一軸上的兩個小齒輪（６）或大齒輪（７）螺旋方向相反，螺旋角相等，第三軸（３）的中部設置有圓柱齒輪（８）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
