| 申請?zhí)枺?/TD>
| 01145320 |
申請日： |
2001/12/26 |
| 公開日： |
2003/07/09 |
公告日： |
|
| 公開號： |
1428521 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
擺線減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
吳聲震 |
| 申請人： |
王慶雨;王慶忠;吳聲震 |
| 申請人地址： |
浙江省平陽縣敖江大道390號 |
| 郵編： |
325401 |
| 文摘： |
| 本發明擺線減速機涉及傳動技術領域，是現代擺線減速機的重大改進。其主要特征在于：（一）機座與針齒殼融為一體，或者針齒殼置于機座內腔；（二）輸出機構由輸出軸、柱銷及均載環組成，兩側由軸承支承，使擺線輪與偏心軸承處于兩軸承之間。本發明比之日本住友６０００系列擺線減速機軸向尺寸縮短２０～３４％，外形縮�。丁常矗�，比之德ＳＥＷ硬齒面減速機：軸向尺寸縮短２０～４５％，重量減輕２５～３５％，更適宜與主機配套。 |
| 主權利要求： |

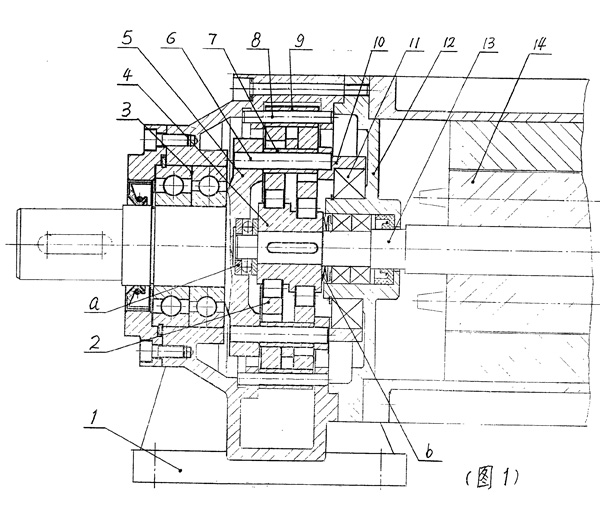

| 一種擺線減速機，主要由機座［１］、擺線輪［２］、軸承［３］、偏心軸承［４］、輸出軸［５］、柱銷［６］、柱套［７］、針銷［８］、針套［９］及針齒殼、輸入軸［１３］構成，其主要特征在于：機座［１］內腔有兩條圓環壁Ｍ與Ｎ，圓環壁圓周上加工出均布的孔用以裝置針銷［８］，從而形成機座與針齒殼二者融為一體的結構。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-9-14;視撤日 |
