| 申請?zhí)枺?/TD>
| 01108335 |
申請日： |
2001/02/25 |
| 公開日： |
2002/10/02 |
公告日： |
|
| 公開號： |
1372087 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
釜用不泄漏減速機 |
| 國際分類號： |
F16H 1/24;F16J 15/40 |
| 范疇分類號： |
27D27E |
| 發明人： |
吳聲震 |
| 申請人： |
吳聲震;王慶忠;王慶雨 |
| 申請人地址： |
浙江省平陽縣昆陽鎮白石街4號樓761室 |
| 郵編： |
325400 |
| 文摘： |
| 本發明釜用不漏油減速機屬于傳動機械技術領域，它廣泛地應用于石油、化學、化工、醫藥及食品工業的立式反應釜上。其主要特征是機座內有一儲油腔，輸出軸上一圓環蓋板，其高度高出油面１～３ｃｍ，以確保減速機自身不泄漏。此外在輸出軸端還有一特種密封組件，用來保證反應釜內有毒介質不會向減速機內腔泄漏。本發明比之磁力驅動與ＸＢ諧波減速器適用范圍廣，軸向尺寸短，剛性好，制造成本約低一半。 |
| 主權利要求： |

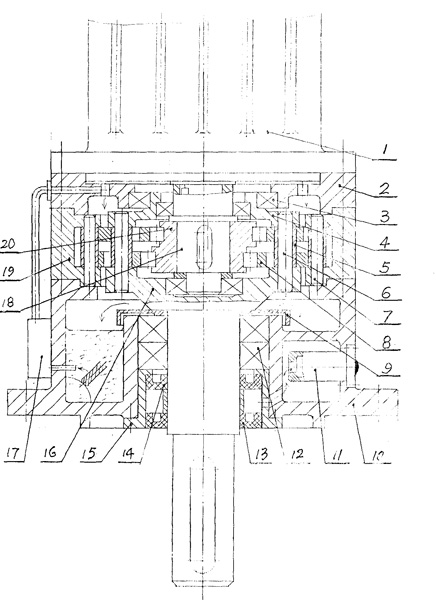

| 一種釜用不泄漏減速機，由擺線輪［８］、輸入軸［１８］、偏心軸承［２０］、機座［１０］、針齒輪及Ｗ輸出機構組成，其中針齒輪由針齒殼［１９］，均布在針齒殼上的針齒［７］構成，Ｗ機構由輸出軸［１６］與均布在輸出軸圓盤上的柱銷［６］及柱套［５］構成，其特征在于： ａ）機座［１０］內有一儲油腔，機座外壁有一油泵［１７］用來將儲油腔的潤滑油泵至減速機頂端由上而下對機件進行潤滑； ｂ）在輸出軸支承軸承［１２］頂端有一圓環蓋［９］，其高度高于儲油面１～３ｃｍ，用以防止從沿輸出軸漏油； ｃ）在輸出軸軸承［１２］下端有一個密封組件，它由套筒［１５］及裝在套筒內的密封［１３］、［１４］構成，二密封之間要有一定空間，密封組件用以防止有毒介質從反應釜中泄漏到減速機內腔。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2004-10-27;視撤日 |
