| 申請?zhí)枺?/TD>
| 00204640 |
申請日： |
2000/03/02 |
| 公開號： |
|
公告號： |
2414251 |
| 授權日： |
|
授權公告日： |
2001-1-10 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12200 |
代理人： |
趙尊生 |
| 發明名稱： |
減速機 |
| 國際分類號： |
F16H 3/46 |
| 范疇分類號： |
27D |
| 發明人： |
鄭雙誠;張德魁 |
| 申請人： |
鄭雙誠 |
| 申請人地址： |
天津市南開大學西南村8-605 |
| 郵編： |
300071 |
| 文摘： |
| 本實用新型涉及減速機的制造，它主要包括輸入軸、輸出軸、傳動齒輪、軸承和外殼構成，還包括固定齒輪、偏心套、行星齒輪、凸凹?jí)K和螺栓構成。兩對對應的齒輪模數相同，均為正變位齒輪，其齒數差為：Ｚ↓［１］－Ｚ↓［２］＝Ｚ↓［２］－Ｚ↓［２］＝Ｚ↓［１］－Ｚ↓［２］。本實用新型，結構新穎，產生大傳動比，可以在礦山機械、運輸機械、建筑機械和農業機械等許多大傳動比，大負荷作業區域使用。 |
| 主權利要求： |

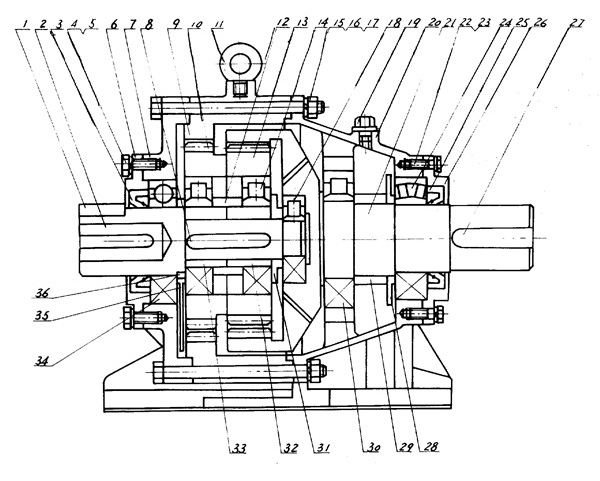

| 一種減速機，它主要包括輸入軸、輸出軸、傳動齒輪、軸承和外殼構成，輸入軸通過鍵連接齒輪，最后齒輪再通過輸出軸，其特征在于它還包括固定齒輪、偏心套、行星齒輪、凸凹?jí)K和螺栓構成； 輸入軸（２）經過偏心套（３３）通過軸承（１４）與輸入行星齒輪（１０）連接，輸入軸２上的行星齒輪（１０）圍繞殼體（９）上固定齒輪部分旋轉，而殼體（９）與端蓋（７）、（２０）經過螺栓（１５）連接固定；輸入軸（２）上的行星齒輪（１０）與行星齒輪（１３）通過之間凸凹?jí)K鑲?cè)脒B接同步運轉，行星齒輪（１３）再與輸出軸（２１）齒輪部分嚙合連接。 輸入軸（２）由軸承（３４）、軸承（１８）支承，而軸承（１８）裝在輸出軸（２１）的中心線上，軸承（３４）裝在端蓋（７）上，輸出軸（２１）由軸承（３０）和軸承（２４）支承，軸承（３０）和（２４）安裝在端蓋（２０）上，端蓋（７）、（２０）通過各自止口定位與殼體（９）用螺栓（１５）固定。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2003-4-9;因費用終止日 |
