外部逆止器FA
適用低扭矩，低轉速
楔塊制動-油脂潤滑
|
型號 |
零件號 |
最大
轉速
min-1 |
型號 |
零件號 |
最大
轉速
min-1 |
額定
扭矩
Nm |

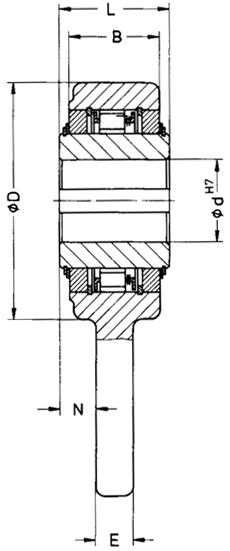

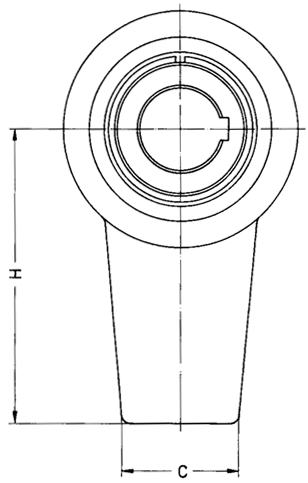

內孔直徑系列 |
B
mm |
C
mm |
D
mm |
E
mm |
H
mm |
L
mm |
N
mm |
|
mm |
mm |
mm |
mm |
|
FA 37SF
FA 57SF
FA 82SF
FA 107SF |
4853.037.100
4853.057.100
4853.082.100
4853.107.100 |
250
170
130
90 |
FA 37SFT
FA 57SFT
FA 82SFT
FA 107SFT |
4853.037.101
4853.057.101
4853.082.101
4853.107.101 |
500
340
260
180 |
230
630
1600
2500 |
20
30
50
70 |
-
35
55
80 |
-
40
-
- |
25*
42*
65*
85* |
28
38
48
50 |
35
50
60
80 |
76
100
140
170 |
12
16
18
20 |
90
125
160
180 |
35
45
60
65 |
11.5
14.5
21.0
22.5 |
鍵槽寬度公差I(lǐng)T10逆止器的最大扭矩是上表中最大額定扭矩的2倍。
因此實際應用過程中的峰值扭矩不應超過最大額定扭矩的2倍，內孔直徑可根據客戶要求定做。
特點：
經濟型產品，采用滑動軸承，SFT系列帶RIDUVITR楔塊，使用壽命長，采用油脂潤滑，終生免維護。
安裝指導：
扭力臂未經硬化處理，客戶可自行在其上鉆孔。扭力臂不應過分緊死，應保證螺栓和扭力臂之間徑向和軸向有0.5到2mm的間隙。
軸的公差建議為ISOh6或j6。
