一、概述
YLM2爐用密封電動機是根據市場需要，在原來生產的YLM、YLM1基礎上研制的電動機，主要用于真空度小于1.3332Pa井式回火爐、退化爐、氮化爐及各種箱式保護氣體加熱爐的內風扇的原動力。由于該電動機在端蓋、出現盒等部分加裝了O型密封圈。使電動機與外界隔離。改變了過去電爐一般沿用的動密封結構
而采用靜密封提高了電爐的密封性能。該電動機在前端蓋及機座內加裝了水冷卻套，在通水的情況下，能保證電動機的軸身風扇端在950℃高溫下連續長期運行。該電動機采用F級絕緣，防護等級為IP54，冷卻方式符合ICW37A41的規定。
電動機具有外形美觀、重量輕、效率高、壽命長，設計結構合理，運行可靠，維護使用方便等特點。
使用條件冷卻水溫不超過30℃；海拔不超過1000m；額定電壓為380V；額定頻率為50HZ;接法在3KW及以下為Y連；4KW及以上為△聯結。

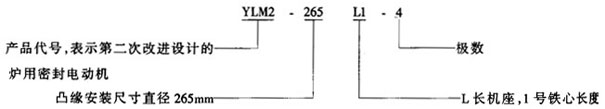

型號含義
二、結構簡介
電動機的軸伸端端蓋內有空腔，可通冷卻水冷卻軸、軸承，防止?fàn)t內熱量傳入電動機內部。
機殼內有空腔，可通冷卻水。
定子、轉子鐵心采用優質鋼硅片疊壓而成。定子繞組采用F級絕緣，并用優質F130浸漬兩次。轉子為籠型，鑄鋁，端環帶有鼓風散熱風翼，轉子裝在軸上校正平衡。
接線盒：具有良好的密封性能，盒內空腔較大，便于接線。
軸承與潤滑：電動機采用Z2級電動機專用軸承，具有精度高、噪聲小等優點。潤滑油為鋰基潤滑脂。

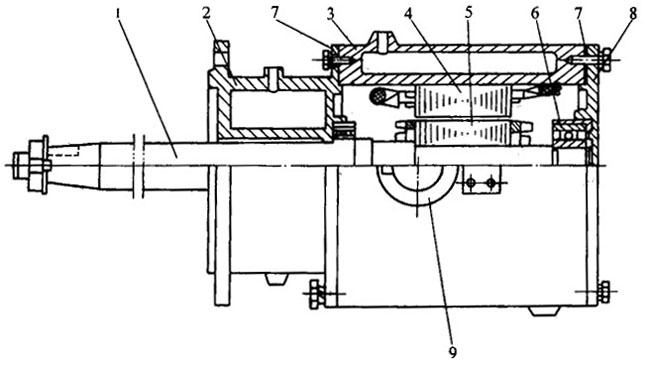

YLM2型結構圖（見圖1）。
圖1 YLM2型結構圖
1—轉軸 2—水冷蓋 3—水冷機座4—定子 5—轉子
6—軸承 7—密封墊圈 8—后端蓋 9—出線盒
