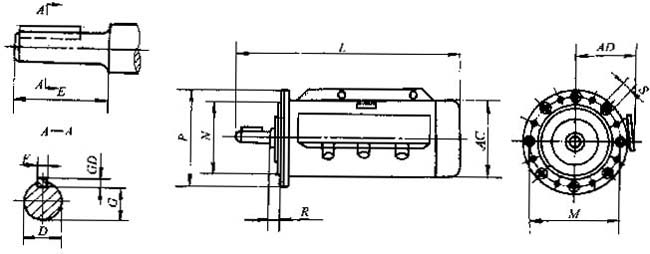

圖1YHLQ系列外形尺寸（不帶風(fēng)箱）（見表2）
表2 YHLQ-H（D）250、300-4/8、350-4/12外型尺寸表。 （單位：mm）
|
型號 |
M |
N |
P |
S |
螺栓 |
螺孔數(shù) |
D |
E |
F |
G |
GD |
R |
AC |
AD |
L |
|
YHLQA（D）250-4/8 |
326 |
250 |
355 |
19 |
MM16 |
8 |
— |
110 |
14 |
39 |
— |
33 |
355 |
252 |
739 |
|
YHLQA（D）300-4/8 |
250 |
300 |
400 |
42 |
110 |
12 |
37 |
8 |
35 |
355 |
252 |
739 |
|
YHLQA（D）350-4/12 |
400 |
350 |
450 |
50 |
110 |
16 |
18 |
8 |
60 |
414 |
325 |
1025 |

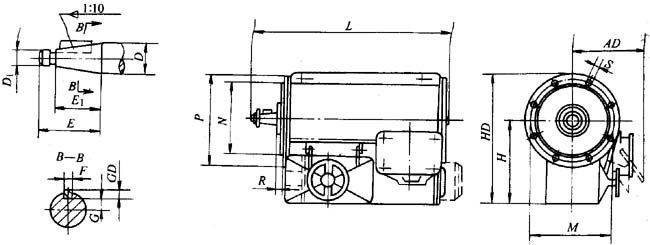

圖2 YHLQ-H系列外形尺寸圖（ 帶風(fēng)箱）（見表3）
表3 YHLQ-H（D）450～680-4/8/24外形尺寸表 （單位：mm）
|
型號
|
M |
N |
P |
S |
螺栓 |
螺孔數(shù) |
D |
E1 |
E |
F |
G |
GD |
D1 |
R |
AD |
HD |
H |
L |
|
YHLQ-H（D）
450-4/8/24 |
500 |
450 |
550 |
19 |
M16 |
8 |
65 |
105 |
140 |
18 |
24 |
10 |
M42×3 |
45 |
450 |
913 |
593 |
1395 |
|
YHLQ-H（D）
500-4/8/24 |
560 |
500 |
600 |
24 |
M24 |
8 |
— |
105 |
140 |
20 |
29 |
— |
M48×2 |
40 |
450 |
1050 |
680 |
1395 |
|
YHLQ-H（D）
530-4/8/24（28） |
590 |
530 |
630 |
23 |
M20 |
8 |
55 |
82 |
110 |
16 |
20 |
9 |
M33×1.5 |
45 |
540 |
960 |
620 |
1300 |
|
YHLQ-H（D）
550-4/8/24（28） |
600 |
550 |
660 |
23 |
M20 |
8 |
75 |
105 |
140 |
18 |
27.9 |
11 |
M48×3 |
45 |
450 |
1010 |
640 |
1410 |
|
YHLQ-H（D）
680-4/8/24 |
740 |
680 |
800 |
24 |
M20 |
8 |
80 |
130 |
170 |
20 |
29.2 |
12 |
M56×4 |
— |
— |
— |
— |
— |
