一、 概述
YHLQ-H系列船舶起貨機用恒力矩步電動機，具有恒力矩變極變速特性，籠形結構，強迫通風，船用防水式。
該電動機式用于船舶甲板起貨機械的電力拖動，可用于頻繁操作、經常起動、制動及正反轉的場所。
該電動機具有性能優良、使用可靠、結構先進合理、安裝使用方便、適應性互換性好等特點。是目前船舶甲板起貨機械較為理想的電力拖動用的電動機。
使用條件 海拔為0m；周圍冷卻空氣最高允許溫度為+45℃；空氣相對溫度不大于95%；周圍橫傾45℃，長期橫傾15℃，長期縱傾10°；具有沖擊及振動的場所；周圍介質中有霉菌、鹽霧及凝露。
電動機的額定電壓380V，頻率50HZ或440V60H.

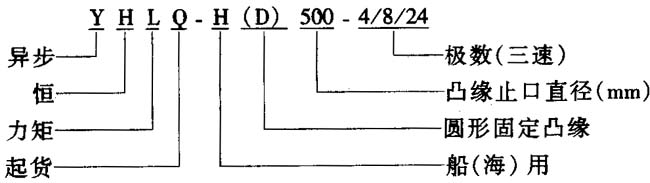

型號含義
二、 結構簡介
YLKQ-H系列電動幾機繞組和制動器的勵磁繞組均用F級絕緣，當周圍冷卻空氣最高允許溫度為+45℃時，其饒組溫生限值不超過100K（用電阻法測量），軸承（軸伸端）的允許溫度不超過95℃（用溫度計測量）。
定子：電動機轉子鐵心由0.5mm厚硅剛片疊成，兩端有端板靠壓圈和弧形鍵固定在由鋼板焊接成的機座內，采用雙層散下疊繞組，4極和8極各有一套繞組，分別放在槽子底部和上部，在4極和8極繞組端分別埋置2只熱敏電阻，以保護電動機可靠運行。
轉子：電動機轉子鐵心也由0.5mm厚硅剛片疊成，雙籠型轉子上的導條上籠用黃銅條下籠用紫銅條，通過紫銅導電圈將上、下籠導條分別焊接成一體，用孤鍵將轉子鐵心固定于轉軸上。
制動器：電動機采用直流圓盤式電磁制動器，由電磁鐵、制動件、彈簧等組成。
當電動機接入電源后，電磁制動器也同時工作，立即將銜鐵吸上（埋置在電磁鐵內的彈簧壓縮）制動件即與銜鐵和端蓋脫開，制動件與轉子一起轉動。當切短斷電源后。當切斷電源后、電磁制動器也同時斷電，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊摩檫塊產生摩檫力矩，將電動機轉子立即剎住。制動器備有人工釋放裝置。
軸伸：電動機軸伸為圓株形。
YHLQ-H電動機為穿用防水式，其中YHLQ（D）530-H自帶風機強迫通風外冷式。
YHLQ-H電動機安裝方式為機座不帶底腳，有凸緣，臥式安裝。
