6圖樣上應標注的數據

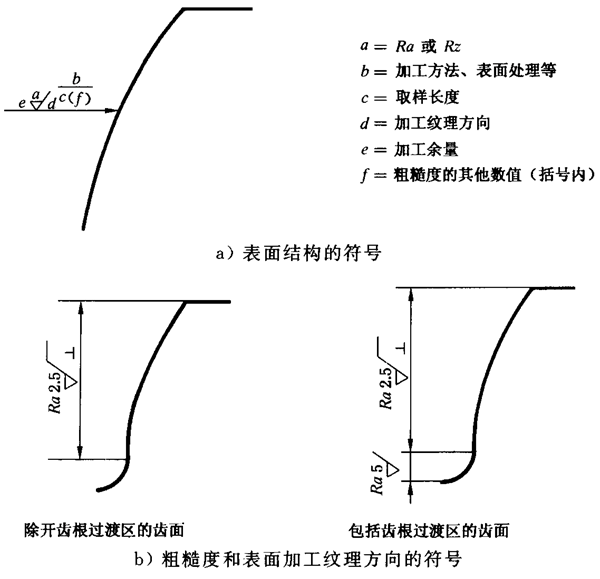

當用戶已規定時，或當設計和運行要求必需時，在圖樣上應標出完工狀態表面粗糙度的適當?shù)臄?shù)值。如圖6a和b所示。
圖6
7測量?jī)x器
觸針式測量?jī)x器通常用來測量粗糙度。可采用以下幾種類型的儀器來進行測量，不同的測量方法對測量不確定度的影響有不同的特性（見圖7）。
a)在被測表面上滑行的一個或一對導頭的儀器（儀器有一平直的基準平面）；
b)一個在具有名義表面形狀的基準平面上滑行的導頭；
c)一個具有可調整的或可編程的導頭組合一起的基準線生成器，例如，可由一個坐標測量機來實現基準線；
d)用一個無導頭的傳感器和一個具有較大測量范圍的平直基準對形狀、波紋度和粗糙度進行評定。

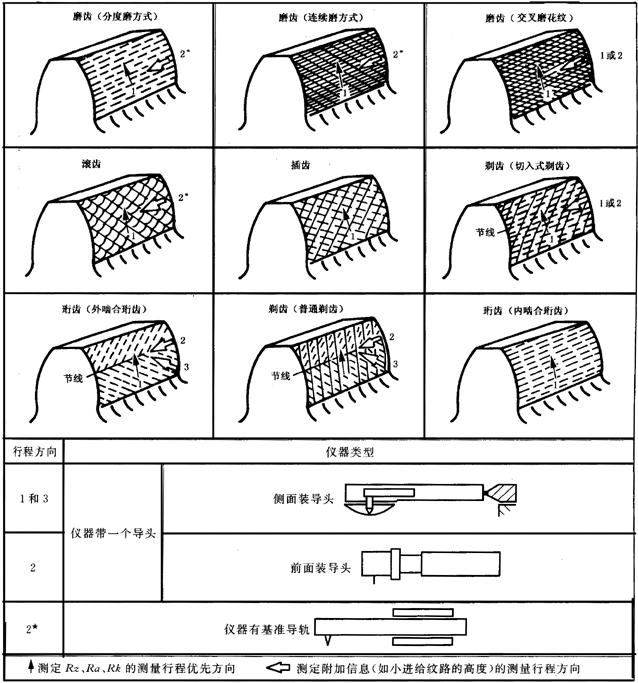

圖7 儀器特性以及與制造方法相半的測量行程方向
根據國家標準，觸針的針尖半徑應為2μm或5μm或10μm，觸針的圓錐角可為60°或90°。此外，有關儀器特性的詳細資料見GB/T 6062，在表面測量的報告中應注明針尖半徑和觸針角度。
在對粗糙度或波紋度進行測量時，需要有無導頭傳感器和一個被限定截止的濾波器，它壓縮表面輪廓的長波成分或短波成分。測量?jī)x器僅適用于某些特定的截止波長，表1給出了適當?shù)慕刂共ㄩL(zhǎng)的參考值。必須要認真選擇合適的觸針針尖徑、取樣長度和截止濾波器，見GB/T6062、GB/T10610和ISO11562，否則測量中就會出現系統誤差。
根據波紋度、加工紋理方向和測量議器的影響的考慮，可能要選擇一種不同的載止值。
表1濾波和截止波長
|
模數/mm |
標準工作齒高/mm |
標準截止波長/mm |
工作齒高內的截止波數 |
|
1.5 |
3.0 |
0.2500 |
12 |
|
2.0 |
4.0 |
0.2500 |
16 |
|
2.5 |
5.0 |
0.2500 |
20 |
|
3.0 |
6.0 |
0.2500 |
24 |
|
4.0 |
8.0 |
0.8000 |
10 |
|
5.0 |
10.0 |
0.8000 |
12 |
|
6.0 |
12.0 |
0.8000 |
15 |
|
7.0 |
14.0 |
0.8000 |
17 |
|
8.0 |
16.0 |
0.8000 |
20 |
|
9.0 |
18.0 |
0.8000 |
22 |
|
10.0 |
20.0 |
0.8000 |
25 |
|
11.0 |
22.0 |
0.8000 |
27 |
|
12.0 |
24.0 |
2.5000 |
30 |
|
16.0 |
32.0 |
2.5000 |
13 |
|
20.0 |
40.0 |
2.5000 |
16 |
|
25.0 |
50.0 |
2.5000 |
20 |
|
50.0 |
100.0 |
8.0000 |
12 |
