序號 |
名稱 |
代號 |
定義 |
|
1 |
|
△Fi′
Fi′ |

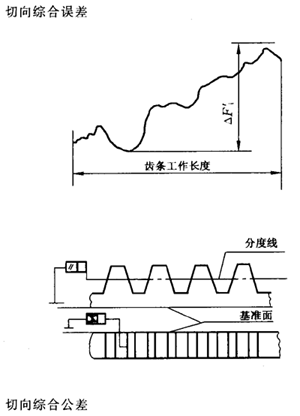

當齒輪軸線與齒條基準面1）
在公稱位置上，被測齒條與理想
精確測量齒輪單面嚙合時，被測
齒條沿其分度線在工作長度內
平移的實際值與公稱值之差的
總幅度值 |
|
2 |
|
△Fi′
fi′ |

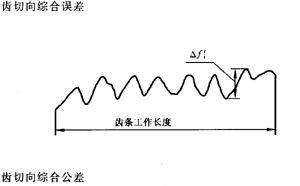

當齒輪軸線與齒條基準面
在公稱位置上，被測齒條與理想
精確的測量齒輪單面嚙合時，被
測齒條沿其分度線在工作長度
內平移一個齒距的實際值與公
稱值之差的最大幅度值 |
|
3 |
|
△Fi″
Fi″ |

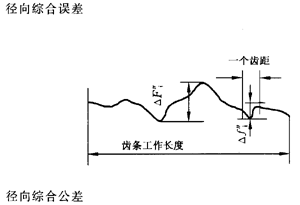

被測齒條與理想精確的測
量齒輪雙面嚙合時，在工作長度
內（在齒條上取不超過50個齒
距的任意一段），被測齒條基準
面至理想精確的測量齒輪中心
之間距離的最大變動量 |
|
4 |
齒徑向綜合誤差
齒徑向綜合公差 |
△fi″
fi″ |
被測齒條與理想精確的測
量齒輪雙面嚙合時，齒條移動一
個齒距（在齒條上取不超過50
個齒距的任意一段），被測齒條
基準面至理想精確齒輪中心之
間距離的最大變動量 |
|
5 |
|
△FP
FP |

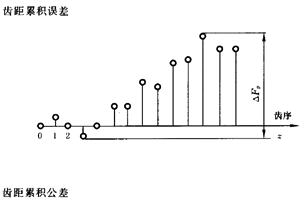

在齒條的分度線上，任意兩
個同側齒廓間實際齒距與公稱
齒距之差的最大絕對值（在齒條
上取不超過50個齒距的任意一
段來確定） |
|
6 |
|
△Fr
Fr |

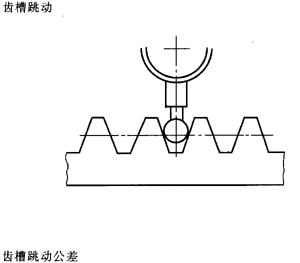

從齒槽等寬處到齒條基準
面距離的最大差值（在齒條上取
不超過50個齒距的任意一段來
確定） |
|
7 |
|
△ff
ff |

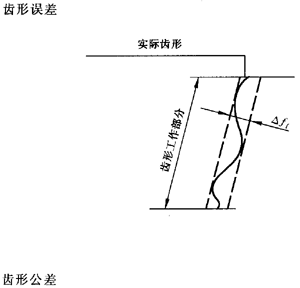

在法截面（垂直于齒向的截
面）上，齒形工作部分內，包容實
際齒形且距離為最小的兩條設
計齒形間的距離 |
|
8 |
|
△fpt
±fpt |

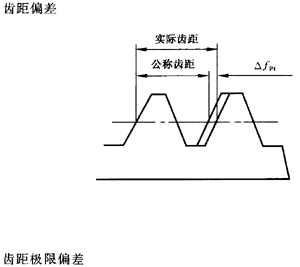

在齒條分度線上，實際齒距
與公稱齒距之差 |
|
9 |
|
△Fβ
Fβ |

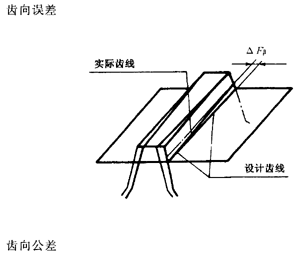

在齒條分度面上，有效齒
寬范圍內，包容實際齒線且距
離為最小的兩條設計齒線之間
的端面距離 |
|
10 |
|
△Es
Ess
Esi
Ts |

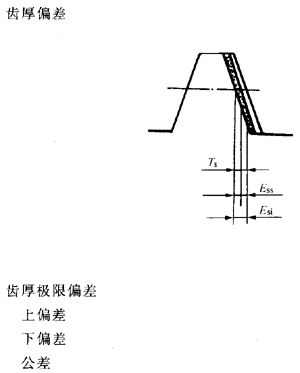

在分度面上，齒厚實際值
與公稱值之差
對于斜齒條，指法向齒厚 |
|
11 |
齒條副的切向綜合誤差
齒條副的切向綜合公差 |
△Fic′
Fic′ |
安裝好的齒條副，在工作
長度內，齒條沿分度線平移的
實際值與公稱值之差的總幅度值 |
|
12 |
齒條副的一齒切向綜合誤差
齒條副的一齒切向綜合公差 |
△fic′
fic′ |
安裝好的齒條副，在工作
長度內，齒條沿分度線平移一
個齒距的實際值與公稱值之差
的最大幅度值 |
|
13 |
|
|

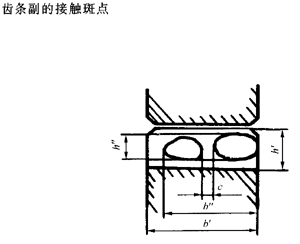

裝配好的齒條副，在輕微
的制動下，運轉后齒面上分布
的接觸擦亮痕跡
接觸痕跡的大小在齒面
上用百分?jǐn)?shù)計算
沿齒線方向，接觸痕跡長
并b″（扣除超過模數值的斷開
部分c）與工作長度b′之比的
百分?jǐn)?shù)。即b″-c/b′×100%
沿齒高方向，接觸痕跡的
平均高度h″與工作高度h′之
比的百分?jǐn)?shù)。即h″/h′×100% |
|
14 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |

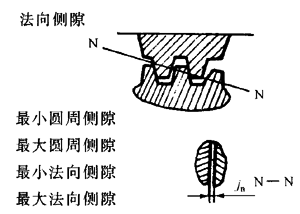

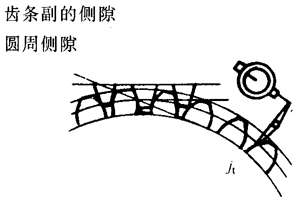

裝配好的齒條副，齒條固
定不動時，齒輪的圓周晃動
量。以分度圓上弧長計值
裝配好的齒條副，當工作
齒面接觸時，非工作齒面間的
最小距離
jn=jtcosβcosα |
|
15 |
|
△fx
fx |

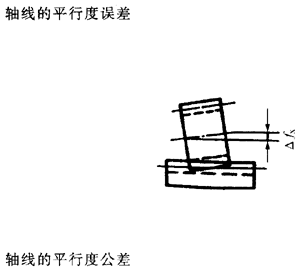

安裝好的齒條副，齒輪的
旋轉軸線對齒條基準面的平
行度誤差
在等于齒輪齒寬的長度上測量 |
|
16 |
|
△fy
fy |
安裝好的齒條副，齒輪的
旋轉軸線在齒條端載面上的
投影齒條端截面的垂直度
在等于齒輪有效齒寬的長度上測量 |
|
17 |
安裝距偏差
安裝距極限偏差 |
△fa
±fa |
安裝好的齒條副，齒輪軸
線到齒條基準面的實際距離
與公稱距離之差 |
