8公法線長度變動的檢驗
8.1測量儀器和測量原理
8.1.1測量儀器
公法線長度變動ΔFw的測量儀器有：公法線千分尺、公法線指示千分尺、公法線指示卡規(guī)、萬能測齒儀，以及萬能工具顯微鏡等測量儀器。
8.1.2測量原理
公法線測量原理參見圖16。測量不需要以被測齒輪回轉軸線為基準。兩個跨一定齒數的具有平行量面的量爪2、4，大約在被測齒輪1的齒高中部與兩異側齒面相切，逐齒測量公法線長度。各公法線長度的最大差值即為ΔFw。

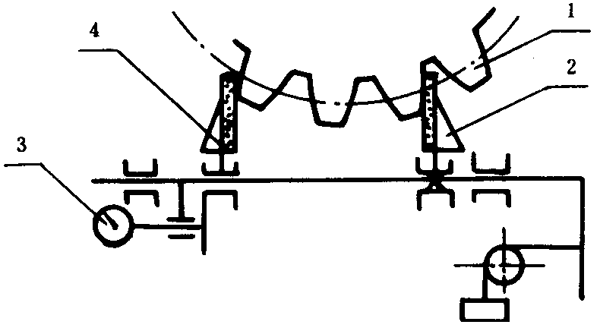

圖16 公法線測量原理圖
1—被測齒輪；2、4—測量爪；3—傳感器
8.2測量
8.2.1測量儀器的檢定
儀器應按檢定規(guī)程或其它有關技術文件的規(guī)定進行檢定，經法定部門檢定合格和后方準使用。
8.2.2測量位置的確定
兩平行量爪應跨一定齒數，保證兩測量面大約位于齒高中部與兩異側齒面相切。
應在齒寬中部逐齒測量公法線長度。
8.2.3測量的不確定度
公法線長度的測量不確定度UFw不應大于被測齒輪公法線長度變動公差的五分之一。
當不能確定測量不確定度是否能滿足上述要求時，應進行測量不確定度的計算。
UFw（μm）按下式計算：
式中：δ1——儀器的示值變動性[見附錄A（補充件），也允許按儀器檢定規(guī)程確定]，μm；
δ2——傳感受器的示值誤差，μm；
δ3——溫度誤差引起的測量誤差，μm；
δ3=Wk[α（t-20）-αo(to-20)]·1000……………………（39）
8.3測量結果處理
被測齒輪整周內逐齒所測得的公法線長度中最大值與最小值之差即為ΔFw。
ΔFw應在被測齒面法線方向計值（μm），以其它方向測量時，應對測得值進行換算，見附錄C（補充件）。
