GS系列高速漸開線圓柱齒輪箱結構尺寸（JB/T7514-94）

詳細介紹：

發布時間：2007-6-30 13:38:04

分享到：

1.3結構尺寸和公稱功率

1）GS160～GS400齒輪箱的結構尺寸見圖2.4-2和表2.4-2、表2.4-3。

表2.4-2 GS160～GS400齒輪箱結構尺寸

規格	a	A	A₁	A₂	A₃	B	H	m₁	m₂	c	h	h₁	h₂	d₂	l₂
160	160	430	570	180	76	345	635	355	145	32	380	100	290	60	105
200	200	535	675	200	95	380	675	455	160	38	380	100	290	70	105
224	224	600	735	210	108	420	815	520	180	38	510	120	410	85	130
250	250	670	830	240	114	480	840	570	200	38	510	120	410	95	130
280	280	740	895	255	127	510	865	635	215	38	510	135	410	110	165
315	315	815	970	265	140	560	970	710	240	38	585	135	470	110	165
355	355	900	1075	300	165	650	1040	800	280	45	585	150	470	130	200
400	400	1000	1180	320	184	685	1070	900	300	45	635	150	500	150	200

規格	b₂	L₂	進油管法蘭				回油管法蘭				地腳螺栓孔	重量 /kg
規格	b₂	L₂	D_N1	D₁	D₁′	n₁ —d₀₁	D_N2	D₂	D₂′	n₂—d₀₂	n—d₃	重量 /kg
160	18	370	25	100	75	4—11	80	190	150	4—18	4—24	300
200	20	410	25	100	75	4—11	80	190	150	4—18	4—26	500
224	22	455	32	120	90	4—14	100	210	170	4—18	4—32	600
250	25	480	32	120	90	4—14	100	210	170	4—18	4—35	900
280	28	540	40	130	100	4—14	125	240	200	8—18	4—42	1100
315	28	550	40	130	100	4—14	125	240	200	8—18	4—42	1300
355	32	630	65	160	130	4—14	150	265	225	8—18	4—42	1700
400	36	680	65	160	130	4—14	150	265	225	8—18	4—42	2300

注：1、鍵和鍵槽尺寸按GB1095規定。

2、管法蘭的尺寸按GB9115中規定，公稱壓力P_N≤0.6MPa，d₀為螺栓孔直徑。

3、D₁、D₂為與齒輪箱進、回油管的法蘭盤外徑。

表2.4-3 GS160～GS400齒輪箱尺寸

規格	i	d₁	l₁	L₁	b₁
160	≥1.00～3.30 ＞3.30～3.70 ＞3.70～4.45 ＞4.45～5.30 ＞5.30～6.15 ＞6.15～7.00	60 50 45 40 32 25	105 82 82 82 58 42	370 352 352 352 328 307	18 14 14 12 10 8
200	≥1.00～3.55 ＞3.55～4.55 ＞4.55～5.20 ＞5.20～5.95 ＞5.95～6.82 ＞6.82～7.50	70 60 50 45 40 32	105 105 82 82 82 58	410 410 387 382 382 363	20 18 14 14 12 10
224	≥1.00～3.50 ＞3.50～4.20 ＞4.20～5.40 ＞5.40～6.15 ＞6.15～6.85 ＞6.85～8.00	85 70 60 50 45 40	130 105 105 82 82 82	450 430 430 407 407 407	22 20 18 14 14 12
250	≥1.00～3.50 ＞3.50～4.80 ＞4.80～6.10 ＞6.10～6.95 ＞6.95～7.85 ＞7.85～8.00	95 70 60 50 45 40	130 105 105 82 82 82	480 455 455 432 432 432	25 20 18 14 14 12
280	≥1.00～3.43 ＞3.43～4.00 ＞4.00～5.55 ＞5.55～6.75 ＞6.75～7.80 ＞7.80～8.00	110 95 70 60 50 45	165 130 105 105 82 82	540 505 480 480 457 452	28 25 20 18 14 14
315	≥1.00～3.10 ＞3.10～4.50 ＞4.50～5.45 ＞5.45～6.40 ＞6.40～7.75 ＞7.75～8.00	110 95 85 70 60 50	165 130 130 105 105 82	550 520 520 490 490 472	28 25 22 20 18 14
355	≥1.00～3.65 ＞3.65～4.45 ＞4.45～5.05 ＞5.05～5.90 ＞5.90～7.65 ＞7.65～8.00	130 110 95 85 70 60	200 165 130 130 105 105	630 590 555 555 530 530	32 28 25 22 20 18
400	≥1.00～3.38 ＞3.38～4.20 ＞4.20～5.15 ＞5.15～6.20 ＞6.20～8.00	140 130 110 95 70	200 200 165 130 105	675 675 635 600 575	36 32 28 25 20

注：鍵和鍵槽尺寸按GB1095規定。

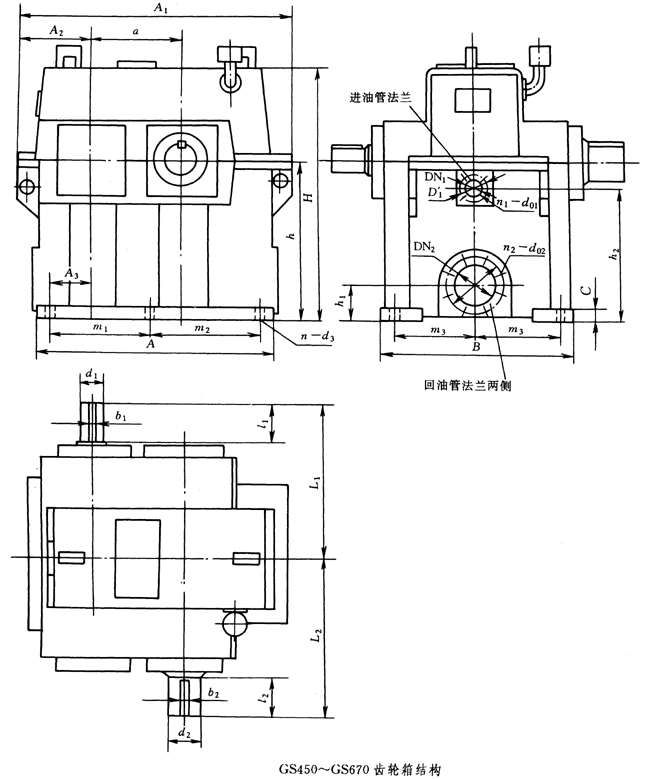

2）GS450～GS670齒輪箱的結構尺寸見圖2.4-3和表2.4-4、表2.4-5。

表2.4-4 GS450～GS670 齒輪箱結構尺寸

規格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	i≥1.00～5.51
規格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	B	m₃	d₂	l₂	b₂	L₂	重量/kg
450	450	1145	1358	370	210	1120	430	585	685	160	555	45	900	400	150	200	36	715	3500
500	500	1260	1472	395	220	1230	520	585	760	160	630	45	940	420	170	240	40	770	4400
530	530	1380	1560	415	250	1330	585	630	815	195	675	45	1020	460	180	240	45	815	5100
560	560	1465	1632	435	268	1389	629	664	845	195	705	45	1045	465	200	280	45	870	5700
600	600	1520	1794	490	280	1430	660	690	865	195	720	50	1070	475	200	280	45	870	6400
630	630	1640	1855	515	300	1510	730	745	900	195	760	50	1070	475	200	280	45	870	7100
670	670	1730	1950	520	320	1580	784	784	915	195	780	50	1070	475	200	280	45	870	7700

規格	i＞5.51～7.00							進油管法蘭				回油管法蘭				地腳螺栓孔 n—d₃
規格	B	m₃	d₂	l₂	b₂	L₂	重量/kg	D_N1	D₁	D₁′	n₁ —d₀₁	D_N2	D₂	D₂′	n₂—d₀₂	地腳螺栓孔 n—d₃
450	775	335	130	200	32	650	3300	50	140	110	4—13	150	265	225	8—18	6—42
500	815	355	130	200	32	670	4100	50	140	110	4—13	150	265	225	8—18	6—42
530	875	390	150	200	36	710	5000	80	190	150	4—17	250	375	335	12—18	6—42
560	915	400	150	200	36	710	5700	80	190	150	4—17	250	375	335	12—18	6—42
600	940	415	150	200	36	725	6300	80	190	150	4—17	250	375	335	12—18	6—48
630	965	425	170	240	40	785	7000	80	190	150	4—17	250	375	335	12—18	6—48
670	990	435	170	240	40	785	7600	80	190	150	4—17	250	375	335	12—18	6—48

注：1、鍵和鍵槽尺寸按GB1095規定，是否采用雙鍵由生產廠與用戶雙方商定。

2、管法蘭尺寸按GB9115規定，P_N≤0.6MPa，d₀為螺栓孔直徑。

3、i≥7.00時，結構尺寸由生產廠與用戶雙方商定。

4、D₁、D₂為與齒輪箱進、回油管的法蘭盤外徑。

表2.4-5 GS450～GS670 齒輪箱尺寸

規格	i	d₁	l₁	L₁	b₁
450	≥1.00～3.90 ＞3.90～4.85 ＞4.85～5.51 ＞5.51～5.70 ＞5.70～6.40 ＞6.40～7.00	150 125 110 110 95 85	200 165 165 165 130 130	715 680 680 615 580 580	36 32 28 28 25 22
500	≥1.00～3.90 ＞3.90～4.50 ＞4.50～5.51 ＞5.51～6.50 ＞6.50～7.00	170 150 125 110 95	240 200 165 165 130	770 735 700 635 600	40 36 32 28 25
530	≥1.00～3.92 ＞3.92～5.00 ＞5.00～5.51 ＞5.51～6.15 ＞6.15～7.00	180 150 130 130 110	240 200 200 200 165	815 780 780 710 675	45 36 32 32 28
560	≥1.00～3.92 ＞3.92～5.00 ＞5.00～5.51 ＞5.51～6.15 ＞6.15～7.00	190 160 130 130 110	280 240 200 200 165	845 800 720 720 680	45 40 32 32 28
600	≥1.00～3.73 ＞3.73～4.75 ＞4.75～5.51 ＞5.51～6.55 ＞6.55～7.00	200 170 150 130 110	280 240 200 200 165	875 830 790 730 690	45 40 36 32 28
630	≥1.00～4.42 ＞4.42～4.92 ＞4.92～5.51 ＞5.51～6.33 ＞6.33～7.00	200 180 170 150 130	280 240 240 200 200	875 830 830 750 750	45 45 40 36 32
670	≥1.00～4.42 ＞4.42～4.92 ＞4.92～5.51 ＞5.51～6.33 ＞6.33～7.00	200 190 170 150 130	280 280 240 200 200	875 850 830 750 750	45 45 40 36 32

注：1、鍵和鍵槽尺寸按GB1095規定。

2、i≥7.00時，結構尺寸由生產廠與用戶雙方商定。
