Z系列行星擺線針輪減速機外形及安裝尺寸（一）（JB-T2982-1994）

詳細介紹：

發布時間：2007-6-26 16:41:20

分享到：

造紙洗漿機用減速機造紙洗漿機用減速機

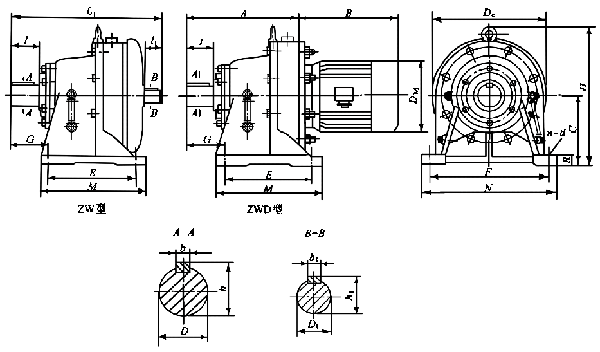

Z系列行星擺線針輪減速機外形及安裝尺寸

ZW、ZWD型減速器主要尺寸 /mm

規格		L₁	l	l₁	G	E	M	D_c	H	C	F	N	R	n-d	D	b	h	D₁	b₁	h₁	A	B	D_M
A 型	0	125	20	15	36	60	84	113	146.5	80	120	144	10	4-10	14	5	16	10	4	11.5	84	按電動機 尺寸
	1	202	35	25	60	90	120	150	175	100	150	180	12	4-12	25	8	31	15	5	17	159
	2	214	34	25	101	90	120	150	175	100	180	210	15	4-12	25	8	28	15	5	17	159
	3	266	55	35	151	100	150	200	240	140	250	290	20	4-16	35	10	38	18	6	20.5	192
	4	320	74	40	169	145	195	230	275	150	290	330	22	4-16	45	14	48.5	22	6	24.5	240
	5	416	91	45	206	150	260	300	356	160	370	420	25	4-16	55	16	59	30	8	33	310
	6	476	89	54	125	275	335	340	425	200	380	430	30	4-22	65	18	69	35	10	38	352
	7	529	109	65	145	320	380	360	460	220	420	470	30	4-22	80	22	85	40	12	43	390
	8	600	120	70	155	380	440	430	529	250	480	530	35	4-22	90	25	95	45	14	48.5	448
	9	723	141	80	186	480	560	500	614	290	560	620	40	4-26	100	28	106	50	14	53.5	552
	10	813	150	100	230	500	600	580	706	325	630	690	45	4-30	110	28	116	55	16	60	612
	11	1065	202	120	324	330×2	810	710	883	420	800	880	50	6-32	130	32	137	70	20	76	809
	12	1462	330	150	485	420×2	1040	990	1163	540	1050	1160	60	6-45	180	45	190	90	25	95	1154
B 型	2	215	35	22	108	90	120	168	190	100	150	190	15	4-11	30	8	23	15	5	17	165
	3	263	56	35	125	110	160	200	222	120	240	280	15	4-13	35	10	38.5	18	5	20	193.5
	4	320	71	40	144	150	200	240	296	140	280	320	20	4-13	45	14	49	22	6	24.5	246
	5	391	80	55	158	200	250	300	355	160	340	390	25	4-17	55	16	60	30	6	33	295
	6	460	102	60	155	320	380	350	430	200	340	400	25	4-22	70	20	76	35	10	38.5	359
	8	570	120	70	159	380	440	440	513	240	420	470	32	4-22	90	24	97	45	14	49	430
	9	700	140	80	200	440	520	520	605	280	500	560	35	4-26	100	28	108	50	16	55	528

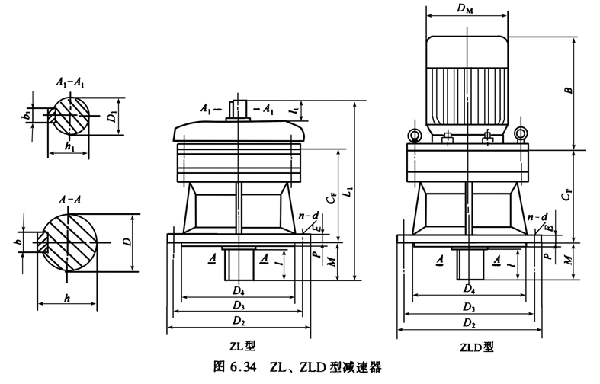

Z系列行星擺線針輪減速機外形及安裝尺寸

ZL、ZLD型減速器主要尺寸 /mm

規格		L₁	l	l₁	P	E	M	n-d	D₂	D₃	D₄	D	b	h	D₁	b₁	h₁	C_F	B	D_M
A 型	0	125	20	15	3	8	29	6-10	120	102	80	14	5	16	10	4	11.5	57	按電動機 尺寸
	1	202	35	25	3	9	48	4-12	160	134	110	25	8	31	15	5	17	111
	2	212	34	25	3	12	42	6-12	180	160	130	25	8	28	15	5	17	115
	3	267	45	35	4	15	50	6-12	230	200	170	35	10	38	18	6	20.5	143
	4	324	63	40	4	15	79	6-12	260	230	200	45	14	48.5	22	6	24	161
	5	417	79	45	4	20	93	6-12	340	310	270	55	16	59	30	8	33	219
	6	478	80	54	5	22	92	8-16	400	360	316	65	18	69	35	10	38	262
	7	532	98	65	5	22	114	8-18	430	390	345	80	22	85	40	12	43	279
	8	602	110	70	6	30	112	12-18	490	450	400	90	25	95	45	14	48.5	335
	9	723	129	80	8	35	170	12-22	580	520	455	100	28	106	50	14	53.5	382
	10	814	140	100	10	40	174	12-22	650	590	520	110	28	116	55	16	60	438
	11	1050	184	120	10	45	210	12-38	880	800	680	130	32	137	70	20	76	598
	12	1148	320	150	10	60	370	8-39	1160	1020	900	180	45	190	90	25	95	796
B 型	2	215	35	22	3	10	39	4-11	190	160	140	30	8	33	15	5	17	126
	3	263	45	35	4	10	60	6-11	230	200	178	35	10	38.5	18	5	20	133.5
	4	320	61	40	4	16	70	6-11	260	230	200	45	14	49	22	6	24.5	176
	5	391	75	55	5	20	80	6-13	340	310	270	55	16	60	30	8	33	215
	6	462	92	60	5	22	100	8-15	400	360	320	70	20	76	35	10	38.5	349
	8	578	108	70	5	30	115	12-18	490	450	400	90	24	97	45	14	49	315
	9	700	130	80	8	35	139	12-22	580	520	460	100	28	108	50	16	55	389

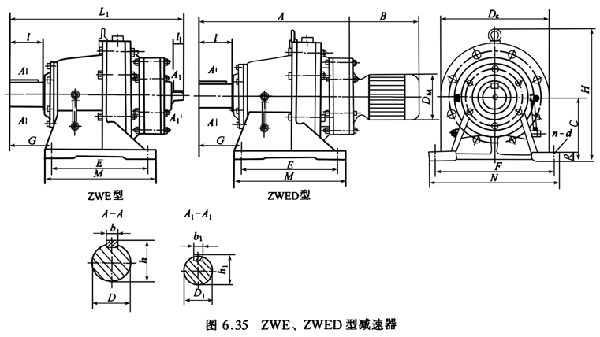

Z系列行星擺線針輪減速機外形及安裝尺寸

ZWE、ZWED型減速器主尺寸 /mm

規格		L₁	l	l₁	G	E	M	D_c	H	C	F	N	R	n-d	D	b	h	D₁	b₁	h₁	A	B	D_M
A 型	20	242	34	15	101	90	120	150	175	100	180	210	15	4-12	25	8	28	10	4	11.5	201.5	按電動機 尺寸
	42	373	74	25	169	145	195	230	275	150	290	330	22	4-16	45	14	48.5	15	5	17	317.5
	53	473	91	35	206	150	260	300	356	160	370	420	25	4-16	55	16	59	18	5	20.5	398
	63	513	89	35	125	275	335	340	425	200	380	430	30	4-22	65	18	69	18	5	20.5	440
	74	578	109	40	145	320	380	360	460	220	420	470	30	4-22	80	22	85	22	6	24.5	500
	84	644	120	40	155	380	440	430	529	250	480	530	35	4-22	90	25	95	22	6	24.5	560
	85	692	120	45	155	380	440	430	529	250	480	530	35	4-22	90	25	95	30	8	33	584
	95	790	141	45	186	480	560	500	614	290	560	620	40	4-26	100	28	106	30	8	33	684
	106	884	150	54	230	500	600	580	706	325	630	690	45	4-30	110	28	116	35	10	38	760
	117	1106	202	65	324	330×2	810	710	883	420	800	880	50	6-32	130	32	137	40	12	43	968
	128	1503	330	70	485	420×2	1040	990	1163	540	1050	1160	60	6-45	180	45	190	45	14	48.5
B 型	52	425	80	22	158	200	250	300	355	160	340	290	25	4-17	55	16	60	15	5	17	376
	63	529	102	35	155	320	380	350	430	200	340	400	25	4-22	70	20	76	18	5	20	459
	85	658	120	55	159	380	440	440	513	240	420	470	32	4-22	90	24	97	30	8	33	553
	95	760	140	55	200	440	520	500	605	280	500	560	35	4-26	100	28	108	3, 0	8	33	653
