該標準等同條用ISO5292-1980《工業V帶傳動—額定功率的計算》。
1．適用范圍
該標準規定了工業用V帶傳動中開口傳動的額定功率和修正項及修正系數的計算公式。適用于現行國家標準規定的V帶橫截面，也適用于正在研制過程中的V帶的橫截面。
2．計算公式
額定功率：在傳動裝置正確安裝和維護的條件下，按規定的幾何尺寸和環境條件，在規定的時間同期內，給定V帶所能傳遞的功率。
額定功率是V帶的橫截面、小帶輪節徑和小帶輪角速度的函數。有關傳動比、包角及帶長的修正項或修正系數，均已列入計算公式。

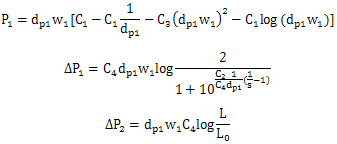

額定功率的計算公式為
P=Ka(P1+ΔP1+ΔP2)
Ka=1.25(1-5-a/π)
式中
P——額定功率，kW；
P1——基本額定功率，kW；
w1——小帶輪的角速度，rad/s；
dp1 ——小帶輪的節徑，mm；
ΔP1——由傳動比引起的附加功率值，kW；
ΔP2——由帶長引起的附加功率值，kW；
L0——帶的特定長度，mm；
L——帶的實際長度，mm；
S——i和1/i中的大值，i為傳動比；
C1，C2，C3，C4——帶的特定質量水平和滿足規定時間周期的參數（同一廠家生產的不同型號或不同質量等級的帶，參數可以是不同的）；
α——小帶輪包角，rad（如果以度表示，則Kα的計算式中應由180°取代π）
Kα——包角修正系數。
基準寬度制中，L和L0采用基準長度；有效寬度制中，L和L0采用由有效長度經換算所得到的節線長度。
