圓弧圓柱齒輪精度其他、圖樣標注（JB4021-85）
  詳細介紹：
發布時間：2007-6-25 9:32:33
 分享到：

6.其他
①齒輪的基準軸線，對帶孔的齒輪是指孔的軸線；對于懸臂軸齒輪是指軸頸的軸線；對于雙支承的軸齒輪是指兩軸頸的公共基準軸線。
②當需要對齒輪的輪齒順序時行編號時，按標記面向上，正對齒輪基準軸線觀察，按順時針或逆時針方向排列。
③當需要區分齒面時，正對標記面，按齒頂在上、齒根在下的狀態觀察，齒體右邊一側稱為右齒面，齒體左邊一側稱為左齒面。
④在不要求互換性時，允許按下列公式進行配作和選配。
ΔEh1+ΔEh2+Δfa=ΔEc≤Ec
Ec=Eh1+ Eh2+ fa
式中：ΔEc——齒心距偏差；
       Ec——齒心距極限偏差。
7圖樣標注
在齒輪工作圖上應標注齒輪的精度等級和側隙系數。
標注示例：

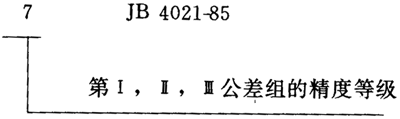

a)齒輪的三個公差組精度同為7級，采用標準齒形的滾刀時，可不標注側隙系數。
圓弧圓柱齒輪精度其他、圖樣標注

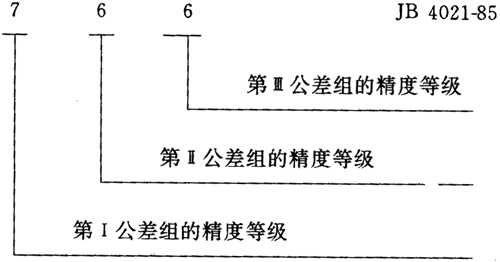

b)齒輪第Ⅰ公差組精度為7級，第Ⅱ、Ⅲ公差組精度均為6級，采用標準齒形的滾刀時，可不標注側隙系數。
圓弧圓柱齒輪精度其他、圖樣標注

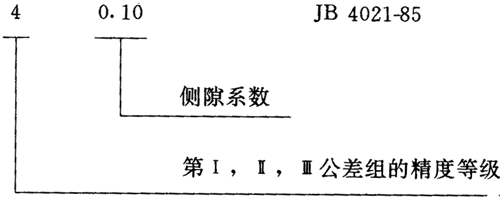

c)齒輪的三個公差組精度同為4級，側隙有特殊要求jn=0.10mn。
圓弧圓柱齒輪精度其他、圖樣標注
表2-9齒坯公差
齒輪精度等級1）
4
5
6
7
8
孔
尺寸公差
形狀公差
IT42）
IT5
IT6
IT7
軸
尺寸公差
形狀公差
IT4
IT5
IT6
頂圓直徑3）
IT6
IT7
1）當三個公差組的精度等級不同時，按最高的精度等級確定公差值。
2）IT——標準公差。
3）當頂圓不作測量齒深和齒厚的基準時，尺寸公差按IT11給定。但不大于0.1mn。
表2-10齒坯基準面徑向和端面跳動公差1）           (μm)
分度圓直徑
精度等級
大于
到

4
5和6
7和8
-
125

7
11
18
125
400

9
14
22
400
800

12
20
32
800
1600

18
28
45
1600
2500

25
40
63
2500
4000

40
63
100
1）當以頂圓作基準面時，表2-10就指頂圓的徑向跳動。
表2-11齒距累積公差FP­1）及K個齒距累積公差FPK­2）值      （μm）
精度等級
L （mm）
2～32
＞35
～50
＞50
～80
＞80
～160
＞160
～315
＞315
～630
＞630
～1000
＞1000
～1600
＞1600
～2500
＞2500
～3150
＞3150
～4000
＞4000
～5000
＞500
～7200
4
8
9
10
12
18
25
32
40
45
56
63
71
80
5
12
14
16
20
28
40
50
63
71
90
100
112
125
6
20
22
25
32
45
63
80
100
112
140
160
180
200
7
28
32
36
45
63
90
112
140
160
200
224
250
280
8
40
45
50
63
90
125
160
200
224
280
315
355
400
1)FP和FPK按分度圓弧長L查表。
查FP時，取
L=1/2πd=πmnZ/2cosβ
查FPK時，取
L=Kmn/2cosβ[K為2到小于Z/2的整數]
2）除特殊情況外，對于FPK，K值規定取為小于Z/6或Z/8的最小整數.
式中:d——分度圓直徑；
mn——法向模數；
Z——齒數；
β——分度圓螺旋角。
表2-12齒圈徑向跳動公差Fr值
精度
等級
法向模數
（mm）
分度圓直徑
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
9
11
13
-
-
-
10
13
14
16
20
-
11
13
14
18
22
28
-
14
16
18
22
28
-
-
18
20
25
32
-
-
-
22
25
32
5
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
14
16
20
22
-
-
16
18
22
25
32
-
18
20
22
28
36
45
-
22
25
28
36
45
-
-
28
32
40
50
-
-
-
36
40
50
6
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
22
28
32
36
-
-
25
32
36
40
50
-
28
32
36
45
56
71
-
36
40
45
56
71
-
-
45
50
63
80
-
-
-
56
63
80
7
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
36
45
50
56
-
-
40
50
56
63
80
-
45
50
56
71
90
112
-
56
63
71
90
112
-
-
71
80
100
125
-
-
-
90
100
125
8
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
50
63
71
80
-
-
56
71
80
90
112
-
63
71
80
100
125
160
-
80
90
100
125
160
-
-
100
112
140
180
-
-
-
125
140
180
表2-13齒距極限偏差（±fpt）的fpt值
精度
等級
法向模數
（mm）
分度圓直徑
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
4.0
5.0
5.5
-
-
-
4.5
5.5
6.0
7.0
90
-
5.0
5.5
7.0
8.0
10
13
-
6.0
7.0
8.0
10
13
-
-
8.0
9.0
11
14
-
-
-
10
11
14
5
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
6
8
9
10
-
-
7
9
10
11
14
-
8
9
10
11
13
16
-
10
11
13
16
20
-
-
13
14
18
22
-
-
-
16
18
22
6
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
10
13
14
16
-
-
11
14
16
18
22
-
13
14
18
20
25
32
-
16
18
20
25
32
-
-
20
22
28
36
-
-
-
25
28
36
7
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
14
18
20
22
-
-
16
20
22
25
32
-
18
20
25
28
36
-
-
22
25
28
36
45
-
-
28
32
40
50
-
-
-
36
40
50
8
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
20
25
28
32
-
-
22
28
32
36
45
-
25
28
36
40
50
63
-
32
36
40
50
63
-
-
40
45
56
71
-
-
-
50
56
71
表2-14齒向公差Fβ
(一個軸向齒距內齒向公差fβ值)1）                                  (μm)
精度等級
齒輪寬度（軸向齒距）
～40
＞40～100
＞100～160
＞160～250
＞250～400
＞400～630
4
5
5.5
7
8.0
10
10
12
12
16
14
18
17
22
6
9
12
16
19
24
28
7
11
16
20
24
28
34
8
18
25
32
38
45
55
1)一個軸向齒距內齒向公差按軸向齒距查表。
表2-15公法線長度變動公差Fw值                               (μm)
精度等級
齒輪寬度（軸向齒距）
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
8.0
10
12
16
18
25
5
12
16
20
25
28
40
6
20
25
32
40
45
63
7
28
36
45
56
71
90
8
40
50
63
80
100
125
表2-16軸線平行度公差
x方向軸線平行度公差fx=Fβ
Fβ見表2-14
y方向軸線平行度公差fy=1/2Fβ
表2-17中心距極限偏差±fa值                          (μm)
精度等級
中心距
～120
＞120
～180
＞180
～250
＞250
～315
＞315
～400
＞400
～500
＞500
～630
＞630
～800
＞800
～1000
＞1000
～1250
＞1250
～1600
＞1600
～2000
＞2000
～2500
＞2500
～3150
4
11
12.5
14.5
16
18
20
22
25
28
33
39
46
50
67.5
5；6
17.5
20
23
26
28.5
31.5
35
40
45
52
62
75
87
105
7；8
2.7
31.5
36
40.5
44.5
48.5
55
62
70
82
97
115
140
165
表2-18弦齒8深極限偏差±Eh值1）                          (μm)
精度
等級
法向模數
（mm）
分度圓直徑





～50
＞50
～80
＞80
～120
＞120
～200
＞200
～320
＞320
～500
＞500
～800
＞800
～1250
＞1250
～2000
＞2000
～3150
＞3150
～4000
4
2～3.5
＞3.5～6.3
＞6～10
13
16

14
17
20
15
18
22
17
20
24
19
22
26
22
24
27
24
27
30
-
30
33
-
33
36
-
36
40
-
40
48
5；6
2～3.5
＞3.5～6.3
＞6～10
＞10～16
16
20
18
21
25
19
23
27
21
25
30
24
27
32
27
30
34
30
34
37

37
41

41
45

45
50

50
60
7；8
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32
20
25
-
-
-
22
26
32
-
-
24
28
34
42
-
27
30
36
45
65
30
34
40
48
70
32
36
42
50
75
-
40
45
55
75
-
50
55
65
90
-
45
50
60
80
-
-
60
70
99
-
-
65
75
100
1）對于雙圓弧齒輪，弦齒深極限偏差取±0.75Eh。
表2-19齒根圓直徑極限偏差±Edf值1）                          (μm)
精度
等級
法向模數
（mm）
分度圓直徑





～50
＞50
～80
＞80
～120
＞120
～200
＞200
～320
＞320
～500
＞500
～800
＞800
～1250
＞1250
～2000
＞2000
～3150
＞3150
～4000
4
2～3.5
＞3.5～6.3
＞6.3～10
20
25

22
27
36
25
30
38
29
34
42
31
38
45
36
42
50
42
48
54
-
54
60
-
-
64
-
-
80
-
-
-
5；6
2～3.5
＞3.5～6.3
＞6.3～10
25
31
-
28
34
45
31
37
48
34
42
52
39
48
56
45
52
63
52
60
67

67
75

-
80

-
100

-
-
7；8
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32
30
40
-
-
-
34
44
55
-
-
38
48
60
75
-
44
50
65
80
120
50
55
70
85
125
55
66
75
90
130
-
70
80
100
140
-
80
90
110
150
-
-
100
120
160
-
-
-
140
180
-
-
-
160
200
1)對于雙圓弧齒輪，齒根圓直徑極限偏差取±0.75Edf。
表2-20接觸跡線長度和位置偏差1）
<, TD width="13%">
±0.15mn
精度等級
單圓弧齒輪
雙圓弧齒輪
接觸跡線
位置偏差
按齒長不少于工作齒長%
接觸跡線
位置偏差
按齒長不少于開作齒長%
第一條
第二條
4
95
±0.11mn
95
75
5
6
±0.20mn
90
±0.15mn
90
70
90
60
7
8
±0.25mn
85
±0.18mn
85
50
80
40
1）mn——法向模數。
表2-21接觸斑點
精度等級
單圓弧齒輪
雙圓弧齒輪

按齒高不少于
工作齒高（%）
按齒高不少于
工作齒高（%）
按齒高不少于
工作齒高（%）
按齒高不少于工作齒高（%）
第一條
第二條
4
60
95
40
95
90
5
55
95
45
95
85
6
50
90
50
90
80
7
45
85
55
85
70
8
40
80
60
80
60
