7輪齒
7.1蝸桿頭數
蝸桿螺旋齒的數目。
7.2蝸輪齒數
蝸輪輪齒的總數。
7.3蝸桿齒高
蝸桿喉閏面上蝸桿齒頂圓半徑與齒根圓半徑之差。
7.4蝸桿齒頂高
蝸桿喉平面上蝸桿齒頂圓半徑與計算圓半徑之差。
7.5蝸桿齒根高
蝸桿喉平面上蝸桿齒根圓半徑與計算圓半徑之差。
7.6蝸桿法向弦齒厚
蝸桿螺旋齒在蝸桿分度圓環面上，對稱于蝸桿喉平面處的法向弦齒厚
7.7齒頂變尖
蝸桿螺旋齒兩端齒頂厚度小于一定限度的現象。
7.8根切
蝸桿齒奶一部分齒面被母平面干涉切去的現象。
7.9端部修緣
蝸桿螺旋齒兩端出、入口加工出的圓滑斜坡。
7.10蝸桿齒寬

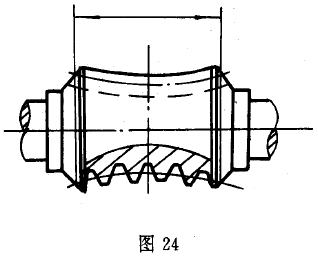

蝸桿分度圓環面與蝸桿齒部兩端圓錐面相交所得到的兩上交線圓之間的軸向距離，見圖24。
7.11蝸桿旋向
蝸桿螺旋齒的旋向，符合右手系為右旋，符合左手系為左旋。
7.12蝸輪齒高
在中間平面上蝸輪齒根圓至蝸輪齒頂圓的距離。
7.13蝸輪齒頂高
在中間平面上蝸輪齒頂圓至蝸輪計算圓的距離。
7.14蝸輪齒根高
在中間平面上蝸輪計算圓至蝸輪齒根圓的距離。
7.15蝸輪計算圓齒距
蝸輪計算圓上兩個相鄰齒廓上相應點之間的弧長，見圖25。
7.16蝸輪法向弦齒厚
蝸輪螺旋齒在蝸輪分度圓環面上，對稱于蝸輪喉平面處一法向弦齒厚。
7.17蝸輪端面模數
蝸輪計算圓直徑與蝸輪齒數的比值。
7.18蝸輪齒寬

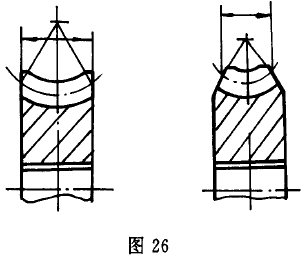

蝸輪分度圓環面與輪齒兩端端平面或輪齒兩端圓錐面相交所得到的兩個交線圓之間的軸向距離，見圖26。
7.19齒數比
蝸輪齒數與蝸桿頭數的比值。
7.20包圍齒數
在中間平面上被蝸桿螺旋齒包圍的蝸輪齒數。
7.21實際接觸齒數
包圍齒數中實際參加嚙合的齒數。
附加說明：
本標準由中華人民共和國冶金工業部提出。
本標準由北京冶金設備研究院歸口。
本標準由冶金工業部北京冶金設備研究院負責起草。
本標準主要起草人篡書阡、潘家冰。
