序號 |
名稱 |
代號 |
定義 |
|
1 |
 |
△fhL
fhL |

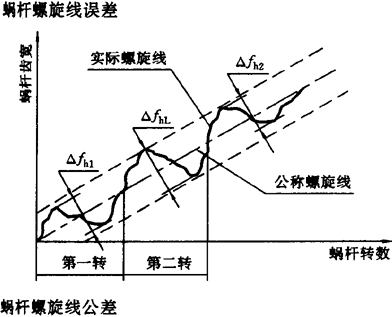

在蝸桿的工作齒寬范圍內，分度圓環
面上，包容實際螺旋線的與公稱螺旋線
保持恒定間距的最近兩條螺旋線間的
法向距離。
多頭蝸桿的螺旋線誤差分別由每條
螺紋線測得 |
|
2 |
蝸桿一轉螺旋線誤差
蝸桿一轉螺旋線公差 |
△fh
fh |
一轉范圍內的蝸桿螺旋線誤 |
|
3 |
蝸桿分度誤差
蝸桿分度公差 |
△fzL
fzL |
在多頭蝸桿的喉平面上，每個螺旋面
與分度圓交點的等分性誤差 |
|
4 |
|
△fpx
+fpx
-fpx |

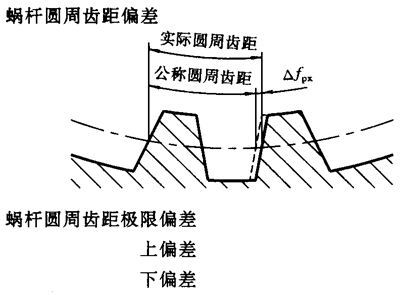

在軸向剖面內，蝸桿分度圓環面上，
兩相鄰?fù)瑐?cè)齒面間的實際弧長和公稱
弧長之差 |
|

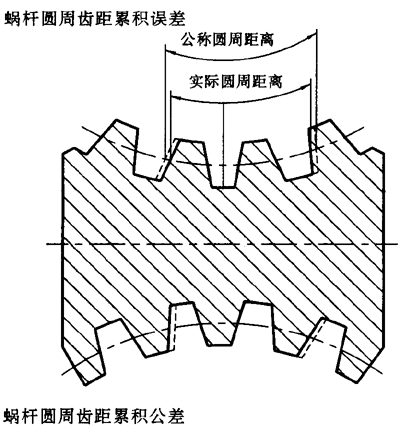

5 |
|
△fpxL
fpxL |
在軸向剖面內，蝸桿分度圓環面上，
任意兩個同側齒面間（不包括修緣部
分），實際弧長與公稱弧長之差的最大
絕對值 |
|
6 |
|
△ff1
ff1 |

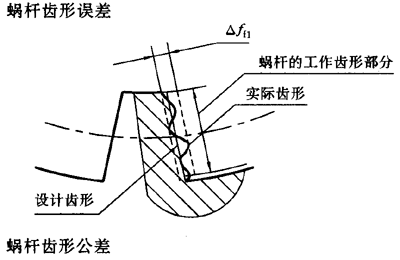

在蝸桿的軸向剖面上，工作齒寬范圍
內，齒形工作部分，包容實際齒形線的
最近兩條設計齒形線間的法向距離 |
|
7 |
|
△fr
fr |

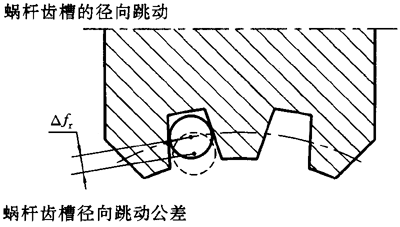

在蝸桿的軸向剖面上，一轉范圍內，
測頭在齒槽內與齒高中部齒面雙面接
觸，其測頭相對于配對蝸輪中心沿徑向
距離的最大變動量 |
|

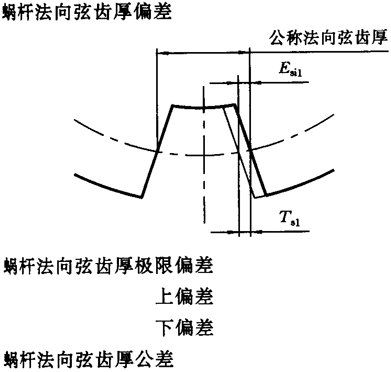

8 |
|
△Es1
Ess1
Esi1
Ts1 |
在蝸桿喉部的法向弦齒高處，法向弦
齒厚的實際值與公稱值之差 |
|

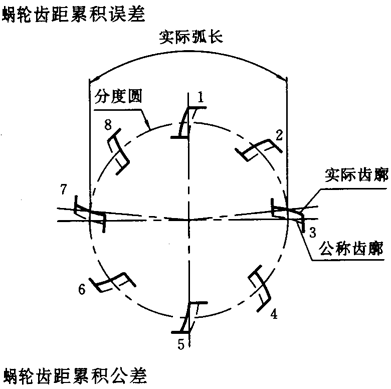

9 |
|
△FP
FP |
在蝸輪分度圓上，任兩個同側齒面
間的實際弧長與公稱弧長之差的最大
絕對值 |
|

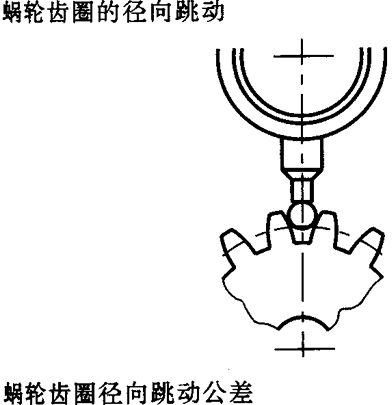

10 |
|
△Fr
Fr |
在蝸輪的一轉范圍內，測頭在靠近中
間平面的齒槽內，與齒高中部的齒面雙
面接觸，相對蝸輪軸線徑向距離的最大
變動量 |
|

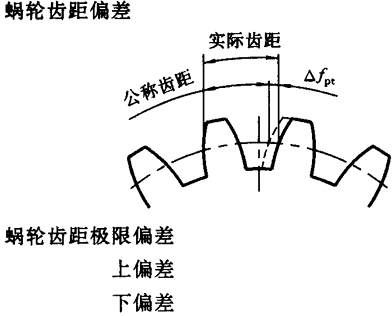

11 |
|
△fpt
+fpt
-fpt |
在蝸輪分度圓上，實際齒距與公稱齒
距之差。
用相對法測量時，公稱齒距是指所有
實際齒距的平均值。 |
|
12 |
|
△ff2
ff2 |

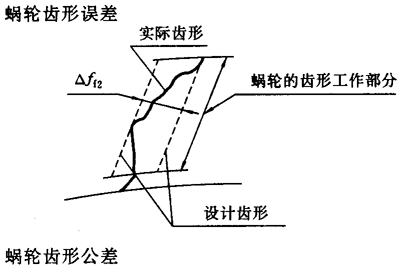

在蝸輪中間平面上，齒形工作部分
內，包容實際齒形線的最近兩條設計齒
形線間的法向距離 |
|
13 |
|
△Es2
Ess2
Esi2
Ts2 |

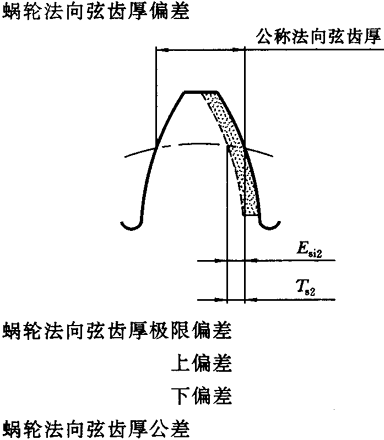

在蝸輪喉部的法向弦齒高處，法向弦
齒厚的實際值與公稱值之差 |
|
14 |
|
△Fic′
Fic′ |

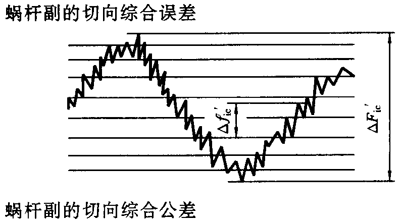

安裝好的蝸桿副嚙合轉動時，在蝸輪
相對蝸桿位置變化的一個整周期內，
蝸輪的實際轉角與公稱轉角之差的總
幅度值。以蝸輪分度圓弧長計 |
|
15 |
蝸桿副的一齒切向綜合誤差
蝸桿副的切向綜合公差 |
△fic′
fic′ |
安裝好的蝸桿副嚙合轉動時，在蝸輪
一轉范圍內多次重復出現的周期性轉
角誤差的最大幅度值。
以蝸輪分度圓弧長計 |
|
16 |
|
△fa
+fa
-fa |

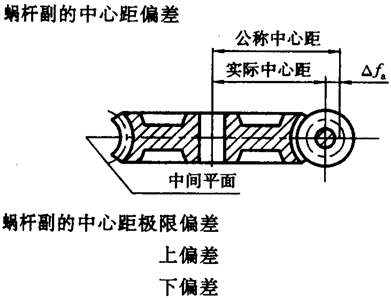

在安裝好的蝸桿副的中間平面內，實
際中心距與公稱中心距之差 |
|

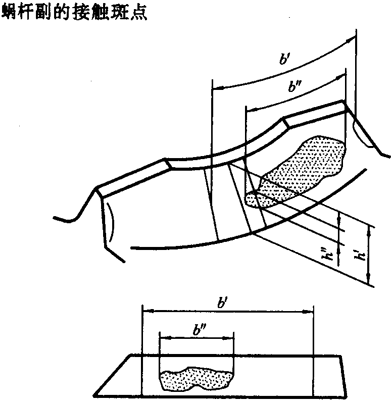

17 |
|
|
安裝好的蝸桿副，在輕微制動下，轉
動后，蝸桿、蝸輪齒面上出現的接觸痕
跡。
以接觸面積大小、形狀和分布位置表
示，接觸面積大小按接觸痕跡的百分比
計算確定：
沿齒長方向——接觸痕跡的長度b″
與理論長度b′之比，即(b″/ b′)
×100%；
沿齒高方向——接觸痕跡的平均高
度h″與理論高度h′之比，即（h″/ h′）
×100%；
蝸桿接觸斑點的分布位置齒高方向
應趨于中間，齒長方向趨勢于入口處，齒
頂和兩面端部棱邊處不允許接觸 |
|
18 |
|
△fx1
+fx1
-fx1 |

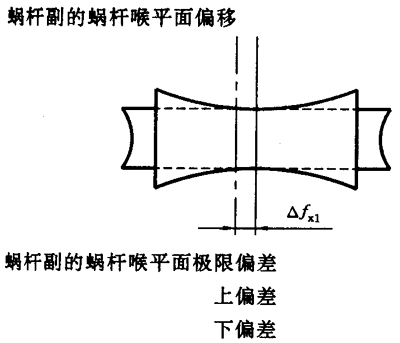

在安裝好的蝸桿副中，蝸桿喉平面的
實際位置和公稱位置之差 |
|
19 |
|
△fx2
+fx2
-fx2 |

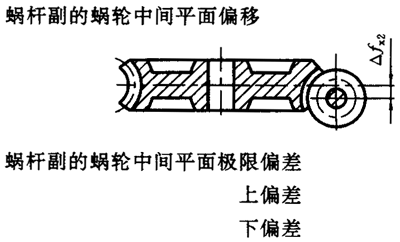

在安裝好的蝸桿副中，蝸輪中間平面
的實際位置和公稱位置之差 |
|

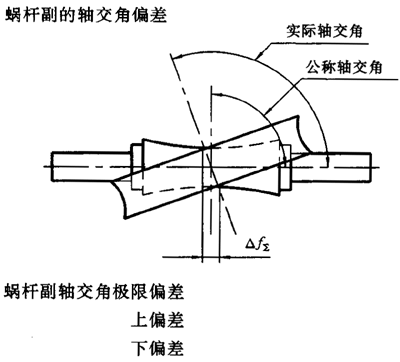

20 |
|
△fΣ
+fΣ
-fΣ |
在安裝好的蝸桿副中，實際軸交角與
公稱軸交角之差。
偏差值按蝸輪齒寬確定，以其線性值計 |
|

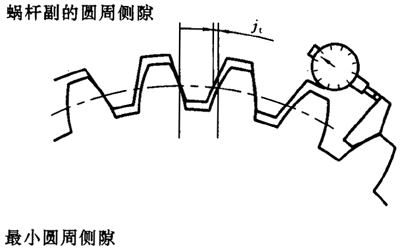

21 |
|
jt
jtmin |
在安裝好的蝸桿副中，蝸桿固定不動
時，蝸輪從工作齒面接觸到非工作齒面
接觸所轉過的分度圓弧長 |
