圓柱蝸桿、蝸輪精度圖樣標注（GB10089-88）
  詳細介紹：
發布時間：2007-6-16 15:41:45
 分享到：

10圖樣標注
10.1在蝸桿、蝸輪工作圖上，應分別標注其精度等級、齒厚極限偏差或相應的側隙種類代號和本標準代號，標注示例如下。

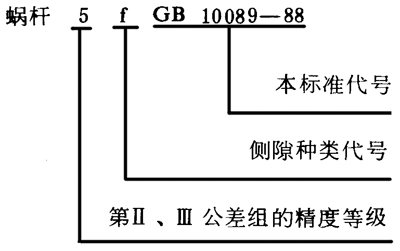

10.1.1蝸桿的第Ⅱ、Ⅲ公差組的精度等級為5級，齒厚極限偏差為標準值，相配的側隙種類為f，則標注為：
圓柱蝸桿、蝸輪精度圖樣標注
若蝸桿齒厚極限偏差為非標準值，如上偏差為-0.27，下偏差-0.40，則標注為：

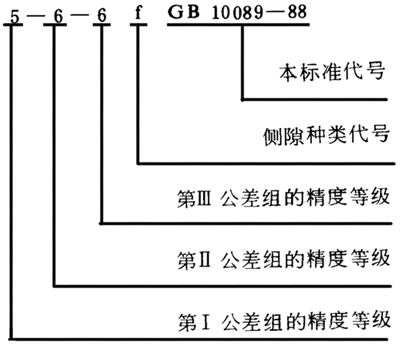

10.1.2蝸輪的三個公差組的精度同為5級，齒厚極限偏差為標準值，相配的側隙種類為f，則標注為：
圓柱蝸桿、蝸輪精度圖樣標注

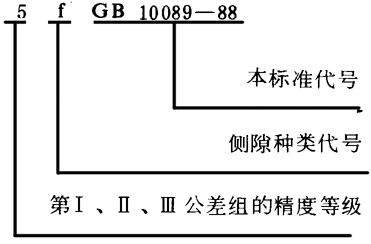

10.1.3蝸輪的第Ⅰ公差組的精度為5級，第Ⅱ、Ⅲ公差組的精度為6級，齒厚極限偏差為標并且準值，相配的側隙種類為f，則標注為
圓柱蝸桿、蝸輪精度圖樣標注
若蝸輪齒厚極限偏差為非標準值，如上偏差為+0.10，下偏差為-0.10，則標注為：
5-6-6（+0.10）GB10089-88
若蝸輪齒厚無公差要求則標注為
5-6-6GB  10089-88
10.2對傳動，應標注出相應的精度等級、側隙種類代號和本標準代號，標注示例如下。

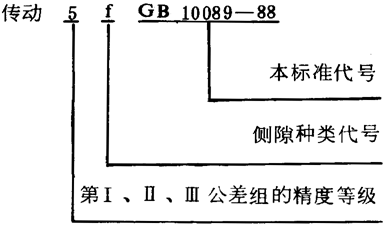

10.2.1傳動的三個公差組的精度同為5級，側隙種類為f，則標注為：
圓柱蝸桿、蝸輪精度圖樣標注

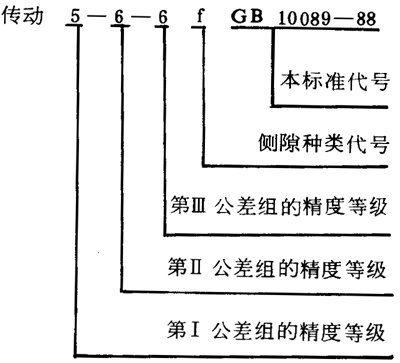

10.2.2傳動的第Ⅰ公差組的精度等級為5級，第Ⅱ、Ⅲ公給的精度為6級，側隙種類為f，則標注為：
圓柱蝸桿、蝸輪精度圖樣標注
若側隙為非標準值時，如jtmin=0.03mm，jtmax=0.06mm，則標注為：
若為法向側隙時，則標注為：
表14傳動的最小法向側隙jnmin值
傳動中心距a
mm
精度等級
1
2
3
4
5
6
7
8
9
10
11
12
≤30
0
9
13
21
33
52
84
130
＞30～50
0
11
16
25
39
62
100
160
＞50～80
0
13
19
30
46
74
120
190
＞80～120
0
15
22
35
54
87
140
220
＞120～180
0
18
25
40
63
100
160
250
＞180～250
0
20
29
46
72
115
185
290
＞250～315
0
23
32
52
81
130
210
320
＞315～400
0
25
36
57
89
140
230
360
＞400～500
0
27
40
63
97
155
250
400
＞500～630
0
30
44
70
110
175
280
440
＞630～800
0
35
50
80
125
200
320
500
＞800～1000
0
40
56
90
140
230
360
560
＞1000～1250
0
46
66
105
165
260
420
660
＞1250～1600
0
54
78
125
195
310
500
780
＞1600～2000
0
65
92
150
230
370
600
920
＞2000～2500
0
77
110
175
280
440
700
1100
注：傳動的最小圓周側隙jtmin≈jnmin/cosγ′·cosαn
式中：γ′——為蝸桿節圓柱量程角；αn——齒蝸桿法向齒形角。
表15蝸桿齒厚公差TS1值
模數m
mm
精度等級
1
2
3
4
5
6
7
8
9
10
11
12
≥1～3.5
12
15
20
25
30
36
45
53
67
95
130
190
＞3.5～6.3
15
20
25
32
38
45
56
71
90
130
180
240
＞6.3～10
20
25
30
40
48
60
71
90
110
16
220
310
＞10～16
25
30
40
50
60
80
95
120
150
210
290
400
＞16～25
-
-
-
-
85
100
130
160
200
280
400
550
注：①精度等級按蝸桿第Ⅱ公差組確定
②對傳動最大法向側隙jnmax無要求時，允許蝸桿齒厚公差TS1增大，最大不超過兩倍。
表16蝸桿齒厚上偏差（Ess1）中的誤差補償部分ESΔ值
精度
等級
模數
m
mm
傳動中心距a，mm
≤30
＞30
～50
＞50
～80
＞80
～120
＞120
～180
＞180
～250
＞250
～315
＞315
～400
＞400
～500
＞500
～630
＞630
～800
＞800
～1000
＞1000
～1250
＞1250
～1600
＞1600
～2000
＞2000
～2500
1
≥1～3.5
3.8
4.2
4.8
5.3
6.5
8.0
9.0
10
11
12
14
16
18
20
25
30
＞3.5～6.3
4.4
4.8
5.3
6.0
6.8
8.0
9.0
10
11
12
14
16
18
20
25
30
＞6.3～10
5.0
5.3
5.6
6.3
7.1
8.0
9.0
10
11
12
14
16
18
20
25
30
＞10～16
-
-
-
7.1
8.0
9.0
10
11
12
14
14
16
18
22
25
30
2
≥1～3.5
6.3
7.1
8.0
9.0
10
11
13
14
15
16
18
20
22
28
32
40
＞3.5～6.3
6.8
8.0
9.0
9.0
10
11
13
14
15
16
18
20
24
28
32
40
＞6.3～10
8
9
10
10
11
12
14
15
16
18
20
22
24
28
32
40
＞10～16
-
-
-
12
12
13
15
16
16
18
20
22
25
28
36
40
3
≥1～3.5
10
10
12
13
15
16
17
19
22
24
26
28
32
40
48
56
＞3.5～6.3
11
11
13
14
15
17
18
20
22
24
26
30
36
40
48
56
＞6.3～10
12
13
14
15
16
18
19
20
22
24
28
30
36
40
48
56
＞10～16
-
-
-
17
18
20
20
22
24
25
28
32
36
40
48
58
4
≥1～3.5
15
16
18
20
22
25
28
30
32
36
40
46
53
63
75
90
＞3.5～6.3
16
18
19
22
24
26
30
32
36
38
42
48
56
63
75
90
＞6.3～10
19
20
22
24
25
28
30
32
36
38
45
50
56
65
80
90
＞10～16
-
-
-
28
30
32
32
36
38
40
45
50
56
65
80
90
5
≥1～3.5
25
25
28
32
36
40
45
48
51
56
63
71
85
100
115
140
＞3.5～6.3
28
28
30
36
38
40
45
50
53
58
65
75
85
100
120
140
＞6.3～10
-
-
-
38
40
45
48
50
56
60
68
75
85
100
120
145
＞10～16
-
-
-
-
45
48
50
56
60
65
71
80
90
105
120
145
6
≥1～3.5
30
30
32
36
40
45
48
50
56
60
65
75
85
100
120
140
＞3.5～6.3
32
36
38
40
45
48
50
56
60
63
70
75
90
100
120
140
＞6.3～10
42
45
45
48
50
52
56
60
63
68
75
80
90
105
120
145
＞10～16
-
-
-
58
60
63
65
68
71
75
80
85
95
110
125
150
＞16～25
-
-
-
-
75
78
80
85
85
90
95
100
110
120
135
160
7
≥1～3.5
45
48
50
56
60
71
75
80
85
95
105
120
135
160
190
225
＞3.5～6.3
50
56
58
63
68
75
80
85
90
100
110
125
140
160
190
225
＞6.3～10
60
63
65
71
75
80
85
90
95
105
115
130
140
165
195
225
＞10～16
-
-
-
80
85
90
95
100
105
110
125
135
150
170
200
230
＞16～25
-
-
-
-
115
120
120
125
130
135
145
155
165
185
210
240
8
≥1～3.5
50
56
58
63
68
75
80
85
90
100
110
125
140
160
190
225
＞3.5～6.3
68
71
75
78
80
85
90
95
100
110
120
130
145
170
195
230
＞6.3～10
80
85
90
90
95
100
100
105
110
120
130
140
150
175
200
235
＞10～16
-
-
-
110
115
115
120
125
130
135
140
155
165
185
210
240
＞16～25
-
-
-
-
150
155
155
160
160
170
175
180
190
210
230
260
9
≥1～3.5
75
80
90
95
100
110
120
130
140
155
170
190
220
260
310
360
＞3.5～6.3
 90
95
100
105
110
120
130
, 140
150
160
180
200
225
260
310
360
＞6.3～10
110
115
120
125
130
140
145
155
160
170
190
210
235
270
320
370
＞10～16
-
-
-
160
165
170
180
185
190
200
220
230
255
290
335
380
＞16～25
-
-
-
-
215
220
225
230
235
245
255
270
290
320
360
400
10
≥1～3.5
100
105
110
115
120
130
140
145
155
165
185
200
230
270
310
360
＞3.5～6.3
120
125
130
135
140
145
155
160
170
180
200
210
240
280
320
370
＞6.3～10
155
160
165
170
175
180
185
190
200
205
220
240
260
290
340
380
＞10～16
-
-
-
210
215
220
225
230
235
240
260
270
290
320
360
400
＞16～25
-
-
-
-
280
285
290
295
300
305
310
320
340
370
400
440
11
≥1～3.5
140
150
160
170
180
190
200
220
240
250
280
310
350
410
480
560
＞3.5～6.3
180
185
190
200
210
220
230
250
260
280
300
330
370
420
490
570
＞6.3～10
220
230
230
240
250
260
270
280
290
310
330
350
390
440
510
590
＞10～16
-
-
-
290
300
310
310
320
340
350
370
390
430
470
530
610
＞16～25
-
-
-
-
400
410
410
420
430
440
450
470
500
540
600
670
12
≥1～3.5
190
190
200
210
220
230
240
250
270
280
310
330
370
430
490
580
＞3.5～6.3
250
250
250
260
270
280
290
300
310
320
340
370
410
460
520
600
＞6.3～10
290
300
300
310
310
320
330
340
350
360
380
400
440
480
540
620
＞10～16
-
-
-
400
400
410
410
420
430
440
450
470
500
540
600
670
＞16～25
-
-
-
-
520
530
530
540
540
550
560
580
600
640
680
750
注：精度等級按蝸桿的第Ⅱ公差組確定。
表17蝸輪齒厚公差TS2值
分度圓直徑d2
mm
模數m
mm
精度等級
1
2
3
4
5
6
7
8
9
10
11
12
≤125
≥1～3.5
30
32
36
45
56
71
90
110
130
160
190
230
＞3.5～6.3
32
36
40
48
63
85
110
130
160
190
230
290
＞6.3～10
32
36
45
50
67
90
120
140
170
210
260
320
＞125～400
≥1～3.5
30
32
38
48
60
80
100
120
140
170
210
260
＞3.5～6.3
32
36
45
50
67
90
120
140
170
210
260
320
＞6.3～10
32
36
45
56
71
100
130
160
190
230
290
350
＞10～16
-
-
-
-
80
110
140
170
210
260
320
390
＞16～25
-
-
-
-
-
130
170
210
260
320
390
470
＞400～800
≥1～3.5
32
36
40
48
63
85
110
130
160
190
230
290
＞3.5～6.3
32
36
45
50
67
90
120
140
170
210
260
320
＞6.3～10
32
36
45
56
71
100
130
160
190
230
290
350
＞10～16
-
-
-
-
85
120
160
190
230
290
350
430
＞16～25
-
-
-
-
-
140
190
230
290
350
430
500
＞800～1600
≥1～3.5
32
36
45
50
67
90
120
140
170
210
260
320
＞3.5～6.3
32
36
45
56
71
100
130
160
190
230
290
350
＞6.3～10
32
36
48
60
80
110
140
170
210
260
320
390
＞10～16
-
-
-
-
85
120
160
190
230
290
350
430
＞16～25
-
-
-
-
-
140
190
230
290
350
430
550
＞1600～2500
≥1～3.5
32
36
45
56
71
100
130
160
190
230
290
350
＞3.5～6.3
32
38
48
60
80
110
140
170
210
260
320
390
＞6.3～10
36
40
50
63
85
120
160
190
230
290
350
430
＞10～16
--
-
-
-
90
130
170
210
260
320
390
490
＞16～25
-
-
-
-
-
160
210
260
320
390
490
610
＞2500～4000
≥1～3.5
32
38
48
60
80
110
140
170
210
260
320
390
＞3.5～6.3
36
40
50
63
85
120
160
190
230
290
350
430
＞6.3～10
36
45
53
67
90
130
170
210
260
320
390
490
＞10～16
-
-
-
-
100
140
190
230
290
350
430
550
＞16～25
-
-
-
-
-
160
210
260
320
390
490
610
注：①精度等級按蝸桿第Ⅱ公差組確定。
    ②在最小法向側隙能保證的條件下，TS2公差帶允許采用對稱分布。

【查看留言】 【大 中 小】【關閉窗口】


經典推薦     相關信息
網友留言
我要留言： 標題：     聯系方式：

　
關于我們 - 聯系方式 - 版權聲明 - 本站宗旨 - 網站地圖 - 廣告服務 - 幫助中心 - 設為首頁 - 加入收藏
全國服務熱線:010-51179040 E-mail:jiansuji001@163.com
Copyright © 2008-2018 By 減速機信息網 All Rights Reserved.
