6基本尺寸參數
6.1錐距

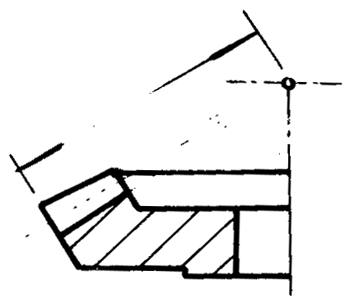

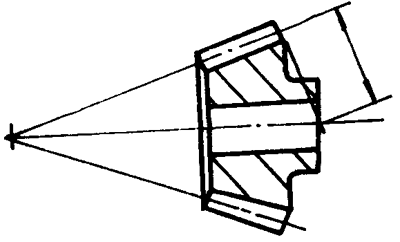

6.1.1外錐距（錐距）
分錐頂點沿分錐母線至背錐的距離。

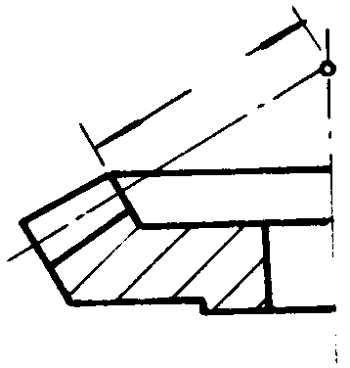

6.1.2內錐距
分錐頂點沿分錐母線至前錐的距離。
6.1.3中點錐距
分低度頂點沿分錐母線至輪齒齒寬中點的距離。

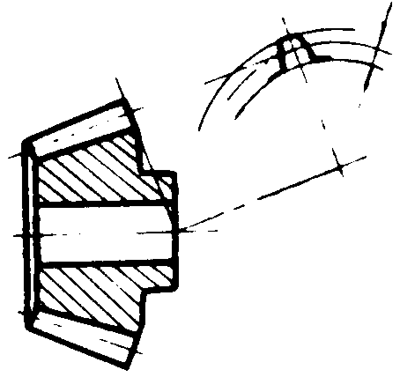

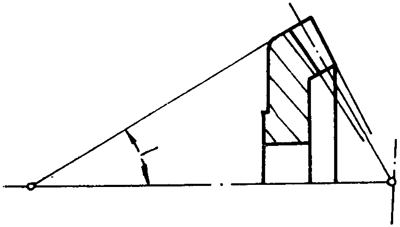

6.1.4背錐距
背錐頂點沿背錐母線至分錐的距離。
6.2直徑

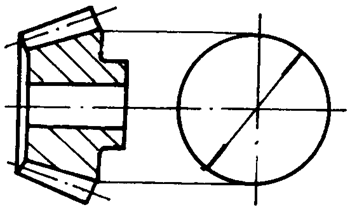

6.2.1分度圓直徑
分度圓的直徑

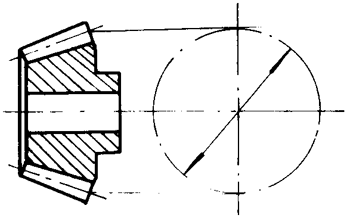

6.2.2齒頂圓直徑（頂圓直徑）
齒頂圓的直徑。

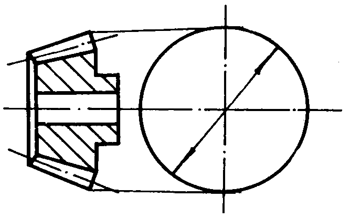

6.2.3齒根圓直徑（根圓直徑）
齒根圓的直徑。
6.2.4節圓直徑
節圓的直徑。
6.3齒高
6.3.1齒離
齒頂圓至齒根圓之間沿背錐母線度量的距離。
6.3.2齒頂高
齒頂圓至分度圓之間沿背錐母線度量的距離。
6.3.3齒根高
分度圓至齒根圓之間沿背錐母線度量的距離。

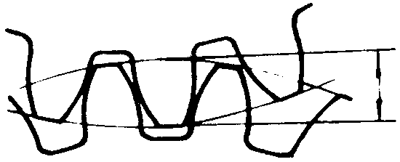

6.3.4工作高度
一對錐齒輪相互嚙合時，兩者的齒頂圓與兩背錐的公共母線各有一個交點，這兩個交點之間沿上述化共母線度量的最短距離。
同義詞 工作齒高
6.4齒距、齒厚和齒寬

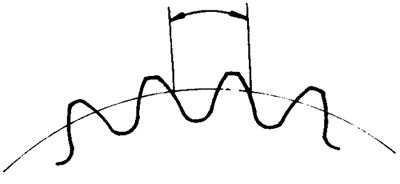

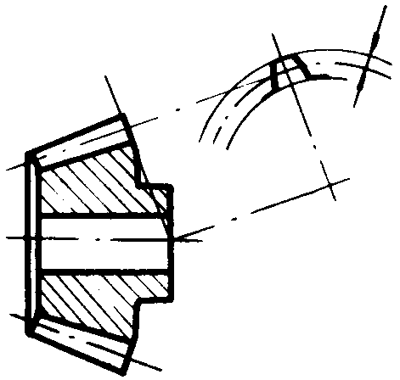

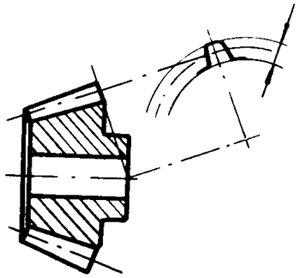

6.4.1齒距
兩個相鄰的同側齒面之間的分度圓弧長。
6.4.2齒厚
一個輪齒的兩側面之間的分度圓弧長。
6.4.3弦齒厚
齒厚所對的弦長。

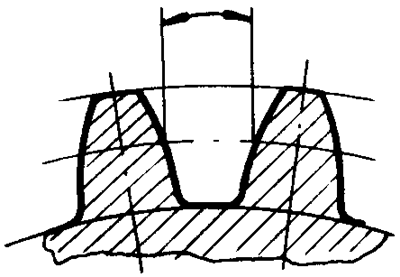

6.4.4齒槽寬（槽寬）
在錐齒輪上，一個齒槽的兩側齒面之間的分度圓弧長。

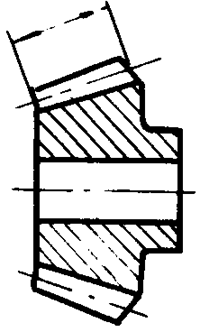

6.4.5齒寬
錐齒輪的輪齒沿分錐母線度量的寬度。
6.5其他線性參數

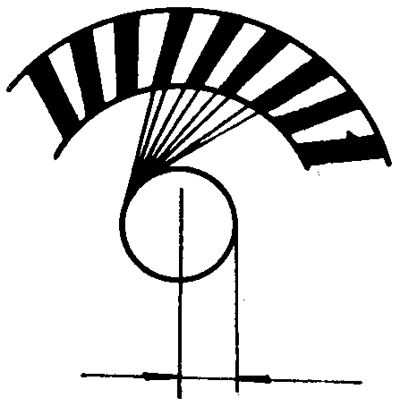

6.5.1齒線偏差量
斜齒錐齒輪的產形冠輪的齒線與錐頂（或冠輪軸線）之間的距離。

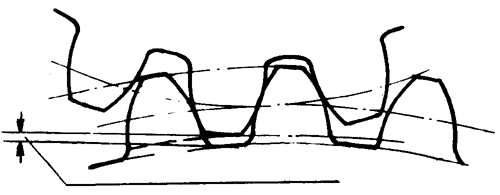

6.5.2頂隙
錐齒傳輸線的齒頂圓錐面與它的配對齒輪齒根圓錐面之間，沿著兩背錐的公共母線度量的距離。
6.5.3側隙
側隙是在工作節圓上，齒槽寬度大于相嚙合輪齒齒厚的量。
6.5.4圓周側隙
在一對相嚙合的錐齒輪中，固定其中一個齒輪，另一個齒輪所能轉過的節圓弧長的最大值。

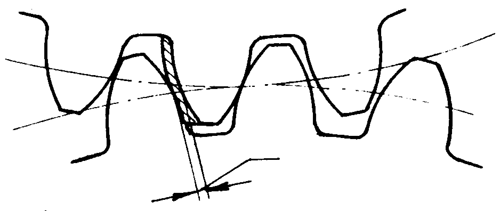

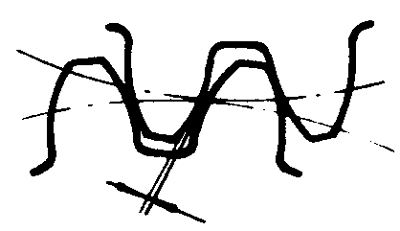

6.5.5法向側隙
兩個錐齒輪，當其一側齒面處于接觸狀態時，另一側齒面之間在背錐上量度的最短距離。
6.6圓錐角

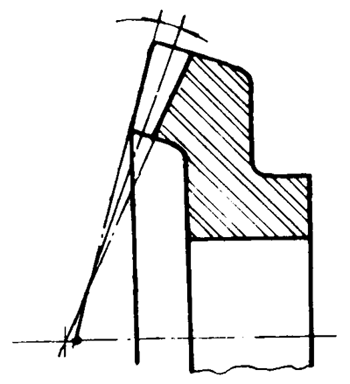

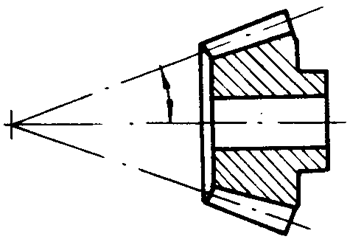

6.6.1分度圓錐角（分錐角）
錐齒輪軸線與分錐母線之間的夾角，根錐母線位于此角之內。
6.6.2節圓錐角
錐齒輪軸線與節錐母線的夾角，根錐母線位于此角之內。

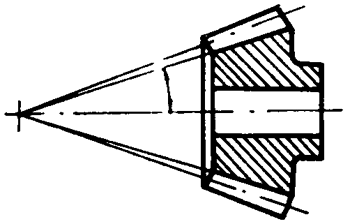

6.6.3頂圓錐角（頂錐角）
錐齒輪軸線與頂錐母線的夾角，輪齒位于頂錐角之內。

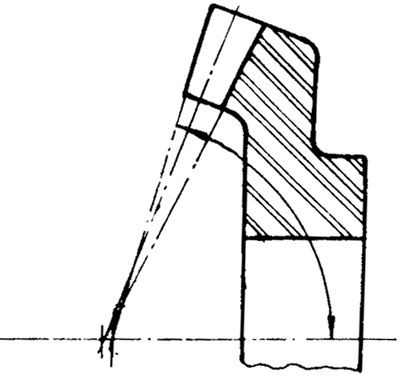

6.6.4根圓錐角（根錐角）
錐齒輪軸線與根錐母線的夾角，輪齒位于根錐角之外。
6.6.5背錐角
錐齒輪軸線與背錐母線之間的夾角，即節錐角的余角。輪齒位于背錐角之內。
6.6.6齒頂角
頂錐角與分錐角之差。
6.6.7齒根角
分錐角與根錐角之差。
6.7其它角參數

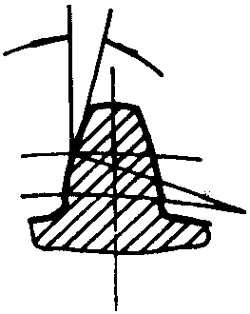

6.7.1任意點壓力角
在直齒錐齒輪上，其齒廓在任意點處的切線與通過該切點并且垂直于分度圓錐面的直線之間所夾的銳角。
6.7.2壓力角
直齒錐齒輪背錐齒廓與分度圓交點處的壓力角。

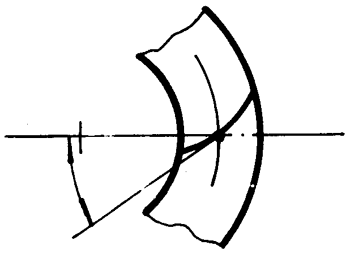

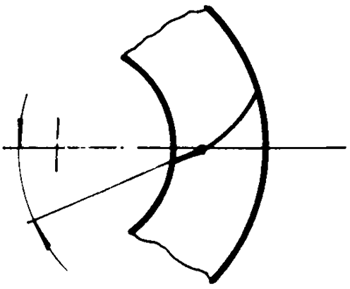

6.7.3任意點螺旋角

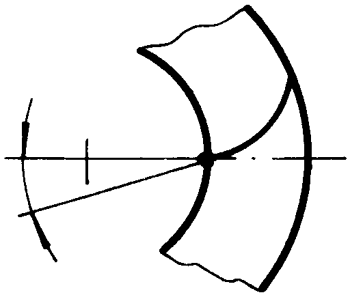

曲線齒錐齒輪上，齒線任意點處的切線與通過該點的分錐母線之間所夾的銳角。
6.7.4中點螺旋角（螺旋角）
錐齒輪的齒線在齒寬中點處的螺旋角。

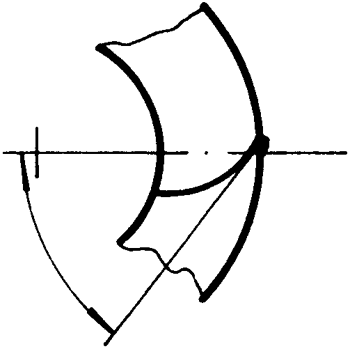

6.7.5大端螺旋角
錐齒輪的齒線在輪齒大端端點的螺旋角。
6.7.6小端螺旋角
錐齒輪的齒線在輪齒小端端點的螺旋角。

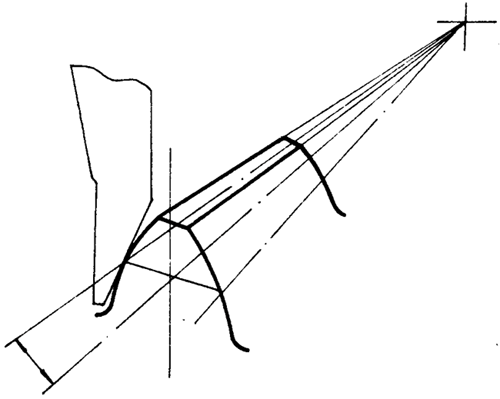

6.7.7齒角
雙刨刀刨齒機上的一個調整角度，其值為一個齒的兩齒面上的節錐母線所對的角度之半。
6.7.8齒厚半角
在直齒錐齒輪的分度圓所在平面上齒厚所對圓心角之半。

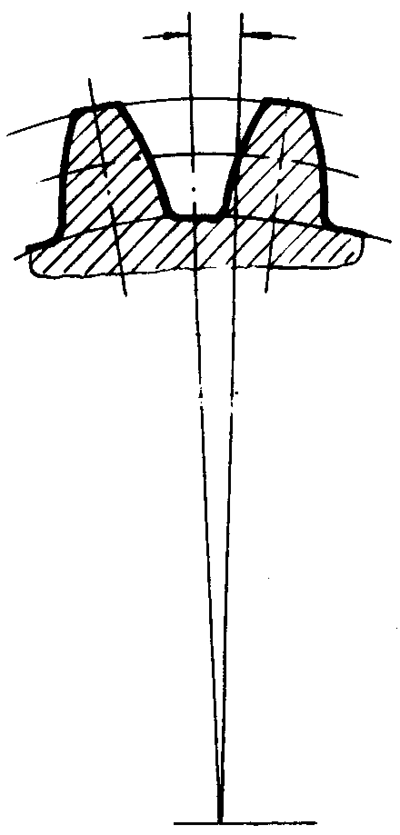

6.7.9齒槽寬半角
在直齒錐齒輪的分度圓所在平面上齒槽寬所對圓心角之半。
