附錄A
齒輪公差關系式與計算式
（補充件）
A1切向綜合公差Fi′、一齒切向綜合公差fi′、軸交角綜合公差FiΣ″、一齒軸交角綜合公差fiΣ″值分別按下列關系式計算確定：
Fi′=FP+1.15fc…………………………（A1）
fi′=0.8(fPt+1.15fc)………………………………（A2）
FiΣ″=0.7FiΣc″…………………………（A3）
fiΣ″=0.7fiΣc″………………………………（A4）
A2齒輪副切向綜合公差Fic′值等于兩齒輪的切向綜合公差（Fi1′、Fi2′）值之各。
當兩齒輪的齒數比為不大于3的整數，且采用選配時，應將Fic′值壓縮25%或更多。
A2.1齒輪副一齒切向綜合公差fic′值等于兩齒輪的一齒切向綜合公差（fi1′、fi2′）值之各。
A2.2當兩齒輪的齒數比為不大于3的整數，且采用選配時，應將表9中Fvj值壓縮25%或更多。
A2.3對縱向有效重合度εβc＞0.45的齒輪副，表11中fzzc′值按以下規定壓縮：
εβc＞0.45～0.58時，表11中數值乘以0.6；
εβc＞0.58～0.67時，表11中數值乘以0.4；
εβc＞0.67時，表11中數值乘以0.3。
縱向有效重合度εβc等于名義縱向重合度εβ乘以齒長方向接觸斑點大小百分比的平均值。
A2.4軸交角公差帶相對零線不對稱時， 數值修正如下：
式中:EΣs——修改后的軸交角上偏差；
EΣi——修改后的軸交角下偏差；
EΣ——表18中數值；
α——齒形角。
A2.5對修形齒輪，允許采用低1級的±fAM值。
當α≠20°時，表16中的數值乘以sin20°/sinα。
A2.6對縱向修形齒輪副允許采用低1級的±fa值。
A2.7非正交齒輪副的±EΣ值不按表18查取，規定不±jnmin/2。
當α≠20°時，表18中的±EΣ值乘以sin20°/sinα。
A3極限偏差及公差與齒輪幾何參數的關系式（見表A1）。

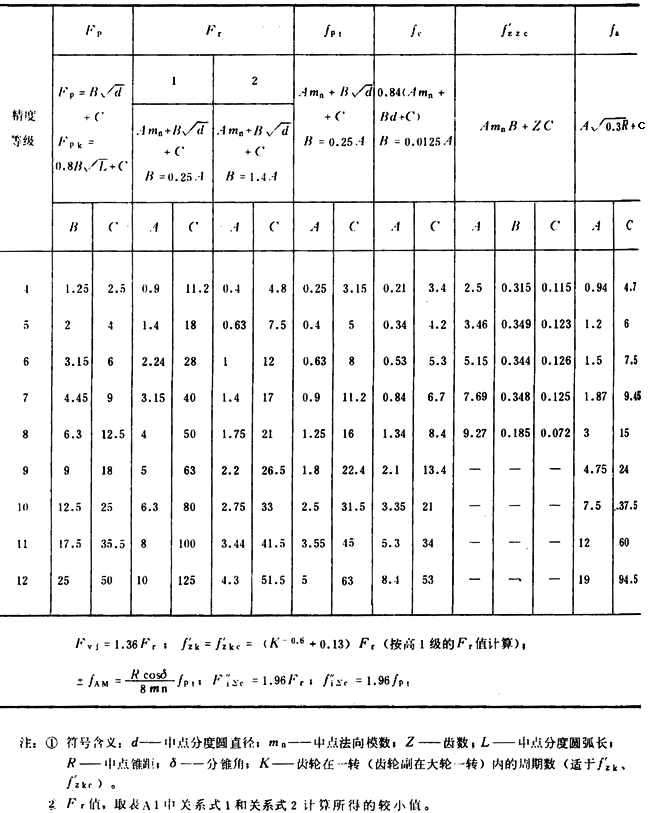

表A1極限偏差及公差與齒輪幾何參數的關系式
