8齒輪副側隙
8.1本標準規定齒輪副的最小法向側隙種類為6種：a、b、c、d、e和h。最小法向側隙值以a為最大，h為零（如下圖所示）。最小法向側隙種類與精度等級無關。
8.2最小法向側隙種類確定后，按表13和表18查取
和±E
Σ8.3最小法向側隙j
nmin按表12規定。有特殊要求時，j
nmin可不按表12所列數值確定。此時，用線性插值法由表13表18計算
和±E
Σ。
8.4最大法向側隙j
nmax按j
nmax=
cosα
n規定。
為制造誤差的補償部分，由表15查取。

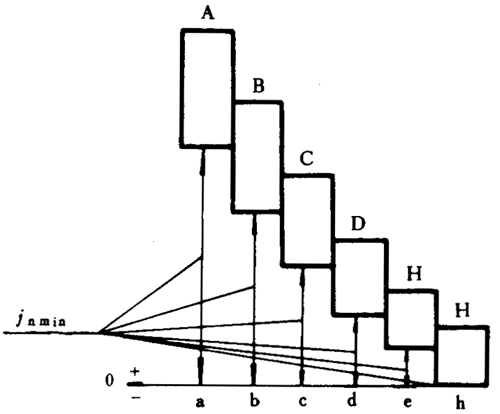

8.5本標準規定齒輪副的法向側隙公差種類為5種：A、B、C、D和H。法向側隙公差種類與精度等級有關。允許不同種類的法向側隙公差和最小法向側隙組合。在一般情況下，推薦法向側隙公差種類與最小法向側隙種類的對應關系如圖所示。
8.6齒厚公差
按表14規定。
