小模數錐齒輪精度附錄（GB10225-88）
  詳細介紹：
發布時間：2007-6-12 16:56:50
 分享到：

附錄A
齒坯公差
（參考件）
本標準推薦采用的齒坯公差見表A1～表A4。
表A1齒坯尺寸公差                  μm
精度等級
4
5
6
7
8
9
10
11
12
孔
IT4
IT5
IT6
IT7
IT8
軸
IT4
IT5
IT6
IT7
IT8
外徑
h7
h8
h9
h10
注：IT值為標準公差，按GB1800-79《公差與配合總論 標準公差與基本偏差》的規定確定。
表A2齒坯頂錐斜向圓跳動公差和基準端面圓跳動公差                  μm
精度等級
4
5
6
7
8
9
10
11
12
頂錐斜向
圓跳動公差
外徑
mm
≤12
3
4
6
9
12
15
19
24
30
＞12～20
3
5
7
10
13
17
21
27
33
＞20～32
4
5
8
11
15
19
24
30
37
＞32～50
4
6
9
13
17
21
27
33
42
＞50～80
5
7
10
15
19
24
30
38
48
＞80～125
5
8
12
17
22
28
34
43
55
＞125～200
6
9
14
20
25
32
40
50
62
基準端面圓跳動公差
IT4
IT5
IT6
IT7
表A3齒坯輪冠距極限偏差                  ±μm
精度等級
4
5
6
7
8
9
10
11
12
外徑
mm
≤12
4
5
6
8
10
12
14
16
19
＞12～32
4
5
7
9
11
13
16
19
23
＞32～80
5
6
8
10
13
16
19
23
29
＞80～200
6
8
10
12
16
20
24
29
36
表A4齒坯頂錐角極限偏差                  ±(′)
精度等級
4～5
6
7
8
9
10～12
齒寬mm
≤5
5
7
10
14
20
26
＞5～10
3
4
6
8
11
16
＞10
2
3
3
3
3
3
附錄B
公差或極限偏差計算及公比
（參考件）
B1公差計算式（7級）
式中系數A、C見表B1。
表B1
精度等級
A
C
4～5
1
4.7
6～7
1.5
7.5
8～9
3.0
15
10～12
6.0
30
B2公差關系式
a.Fi′=FP+ff
b.fi′=|fPt|+ff
c.FiΣc″=1.96Fr
d.1.4fi″(fi″按GB2363取值)
e.Fvj=1.36Fr
f.FiΣ″=0.7FiΣc″
g.fiΣ″=0.7fiΣc″
h.Fit′=Fi1′+Fi2′

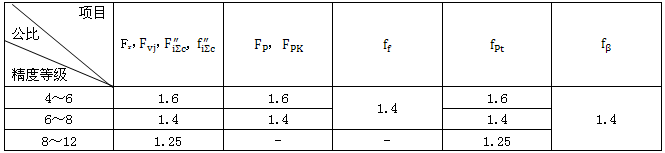

B3公比
級間公比按表B2規定。
表B2
B4側隙
B4.1jnmin采用的IT值見表B3。
表B3
側隙種類
h
g
f
e
d
jnmin
0
IT5
IT6
IT7
IT8
附錄C
接觸斑點，軸間距極限偏差（±fa）及軸交角極限偏差（±EΣ）
（參考件）
C1接觸斑點大小與精度對應關系數見表C1。
表C1接觸斑點
精度等級
4～5
6～7
8～9
10～12
接觸斑點
沿齒寬方向，%不小于
60
50
40
30
沿齒高方向，%不小于
70
60
50
35
C2軸間距極限偏差（±fa）值，見表C2。
表C2±fa
精度等級
中點錐距Rm(mm)
≤12
＞12～20
＞20～32
＞32～50
＞50～80
＞80～125
＞125～200
4～5
7
7
8
8
9
10
12
6～7
10
11
12
13
14
16
18
8～9
20
22
24
26
28
32
36
10～12
40
44
48
52
56
64
72
C3軸交角極限偏差（±EΣ）值，見表C3。
表C3±EΣ
中點錐距
（Rm）mm
小輪分錐角
（δ1）（°）
側隙種類
h,g
f
e
d
≤12
≤5
2
3
5
7
＞5～25
3
4
6
9
＞25
3
5
8
11
＞12～20
≤5
3
4
6
9
＞5～25
3
5
8
11
＞25
4
6
9
14
＞20～32
≤5
3
5
8
11
＞5～25
4
6
9
14
＞25
5
7
11
17
＞32～50
≤5
4
6
9
14
＞5～25
5
7
11
17
＞25
6
8
13
20
＞50～80
≤5
5
7
11
17
＞5～25
6
8
13
20
＞25
7
10
15
23
＞80～125
≤5
6
8
13
20
＞5～25
7
10
15
23
＞25
8
11
18
27
注：此表EΣ數值供設計箱體時參考。其值按計算。
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七八六廠、哈爾濱工業大學、機械電子工業部電子標準化研究所等單位負責起草。本標準主要起草人張之鳴、曹彬、成熙治、劉法權、秦菊梅、五樂忠、李化民、強山安、詹愛嫦、趙雨生。
