一、概述
YTD系列電梯用三相異步電動機可用作各種類型電梯驅動之用，適用于干燥、通風、灰塵少的場所。
該電動機具有較高的堵轉轉矩、較低的堵轉電流和噪聲低等優點，是交流客梯、貨梯等各類電梯的理想牽引動力，尤其是YTD160中心高更適合家庭住宅交流客、貨梯上使用。
電動機的額定電壓為380V，額定頻率為50Hz，冷卻空氣最高容許溫度不超過40℃，海拔不超過1000m能正常運行。
電動機的工作定額為短時工作制：6極為30min，24極為3min。該單繞組雙速電動機（6/24）：定子有6個出線端，以2U、2V、2W和1U、1V1W標明，分別供6極、24極接線之用。接線圖（見圖1）。

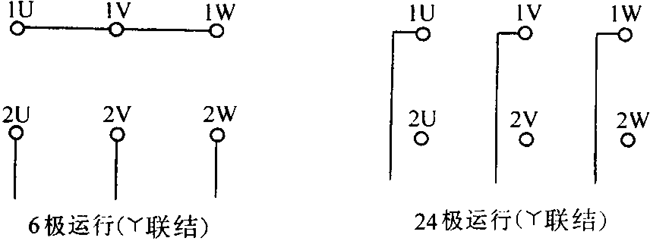

圖1 YTD系列雙速電梯用電動機接線圖
二、結構簡介
YTD系列電梯用電動機為籠型開啟式，外殼防護等級為IP01。
電動機的軸承H225mm，采用滾動軸承；H250mm采用滑動軸承。
電動機的機座和端蓋由鑄鐵制成，定子有兩套繞組，24極僅供電梯平層時使用，絕緣等級為B級。
電動機有主軸伸和附加軸伸兩個軸伸，附加軸伸供安裝控制器件和飛輪用。電動機的安裝型式有IMB3（臥式，機座帶底腳，端蓋無凸緣）、IMB5（有凸緣）兩種。
YTD335電梯電動機外殼防護等級為IP01；冷卻方式為獨立的鼓風機強迫通風，符合IPC06的規定；安裝結構型式為臥式，凸緣安裝IM3002。
YTD335電梯電動機適用于調壓調速電梯，能滿足每小時180次頻繁起制動的使用工況。
電動機的絕緣等級為F級，電動機的繞組中埋置有熱敏電阻，其引出線接入出線盒內
