一、概述
YR系列（IP23）異步電動機為一般用途繞線轉子三相異步電動機，符合IEC標準，功率等級和安裝尺寸的對應關系與德國DIN42678標準相同。
該電動機具有效率高、過載能力強、結構可靠、外形美觀等優點。特別是電動機的轉子參數全國統一，給用戶配磁互換帶來方便。
電動機能在較小的起動電流下，提供較大的起動轉矩，并能在一定的范圍內調速。
電動機可以廣泛地使用壓縮機、榨油機、紡織機、拔比機、傳輸帶、印刷機等機械。
電動機外殼防護等級IP23，適合用于不含易燃易爆或腐蝕氣體而較為清潔的自然場所中。
電動機與YR系列（IP44）比較，具有體積小，而容量大。
電動機的額定頻率為50Hz，額定電壓為380V，定子為△聯結，轉子為Y聯結。
電動機的起動方法，是在轉子回路中串接起動電阻或頻敏變阻器等起動裝置。

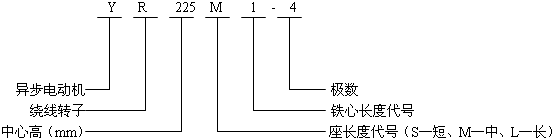

型號含義
二、結構簡介
YR系列為繞線轉子電動機，外殼防護等級為IP23，定、轉子繞組的絕緣等極均為B級，安裝結構型式為IMB3；機座帶底腳，端蓋上無凸緣。
電動機機座為鑄鐵制成，出風口有防護柵。端蓋也為鑄鐵制成，進風口也有防護柵。定子鐵心用優質沖片疊成。
YR系列定子繞組用高強度聚酯漆包圓銅線，使用DMD絕緣材料，繞組的機械強度和絕緣強度高。轉子的零件，如電刷為金屬石墨電刷。集電環的結構基本上達到全國統一，實現了標準化，提高了易損件的互換性，便于維護和修理。
電動機的軸承采用專用軸承。軸伸為單軸伸。
YR系列的出線盒，從軸伸端看，位于電動機的右側，如用戶要求，也可置于左側。出線盒座的位置可以改裝成水平或垂直方向出線。接線板上有六個出線端，盒內有接地標志。
