TFK減速機空心軸用收縮盤聯接的連接尺寸

詳細介紹：

發布時間：2007/11/19 10:50:43

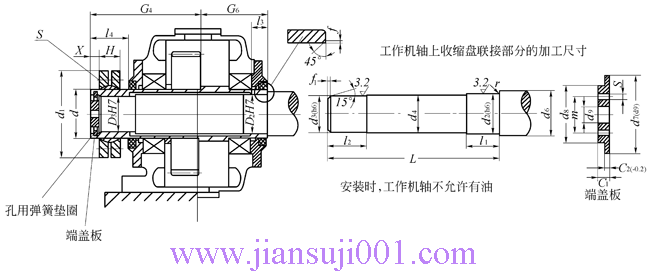

TFK減速器空心軸用收縮盤聯接的連接尺寸

TF、TFK圓錐、圓柱齒輪減速器

表16

軸羰尺寸和固定件
減速器型號	工作機軸									端蓋板								孔用彈簧墊圈
TFK	d₂	d₃	d₄	d₆	f₁	L	I₁	I₂	r	c₁	c₂	d₇	d₈	d₉	m	螺栓
規格	d₂	d₃	d₄	d₆	f₁	L	I₁	I₂	r	c₁	c₂	d₇	d₈	d₉	m	s	數量
480 545 610	150 170 180	140 160 170	145 165 175	160 180 190	6 6 6	542 602 662	92 117 122	100 125 130	2 2 2	23 23 23	10 10 10	150 170 180	110 120 120	33 33 33	70 80 80	M12 M12 M16	2 2 2	150×4 170×4 180×4
680 770 860	200 230 260	190 220 245	195 225 255	210 240 280	6 8 8	742 822 898	127 152 158	140 170 170	2 2 3	23 28 32	10 14 15	200 230 260	130 150 170	33 33 39	90 100 120	M16 M20 M20	2 2 2	200×4 230×5 260×5
960 1080 1210	300 340 370	285 325 355	295 335 365	320 360 390	8 8 8	993 1100 1220	178 205 230	190 225 250	3 3 3	32 40 40	15 19 19	300 340 370	200 240 280	39 45 45	140 160 180	M24 M24 M30	2 2 2	300×5 340×6 370×6
1360	410	395	405	430	8	1380	230	250	3	50	25	410	320	45	200	M30	2	410×7

軸羰尺寸和固定件
減速器型號	空心軸							收縮盤			螺栓
TFK	D₂	D₃	f	G₆	G₄	I₃	I₄	型號 d	d₁	H	S₁	TA 1)
規格	D₂	D₃	f	G₆	G₄	I₃	I₄	型號 d	d₁	H	S₁	TA 1)
480 545 610	150 170 180	140 160 170	2 2 2	230 250 280	335 375 405	55 55 65	115 140 145	190 220 240	350 370 405	85 103 107	M16 M16 M20	240 240 470
680 770 860	200 230 260	190 220 245	2 2 3	315 345 380	450 505 550	70 80 90	150 180 190	260 300 340	430 485 570	119 140 155	M20 M20 M20	470 470 470
960 1080 1210	300 340 370	285 325 355	3 3 3	425 470 530	600 670 730	95 105 115	210 245 270	380 420 460	645 690 770	163 184 192	M24 M24 M24	820 820 820
1360	410	395	3	605	825	125	280	500	850	213	M24	820

注：1)收縮盤的螺栓擰緊力矩。
